激光位移傳感器以其廣泛的環境適應性，超高的檢測頻率和精度，被廣泛應用于手機檢測，機械加工，汽車制造，精密儀器，點膠機，鐵路鐵軌檢測以及科研教學等領域。



激光測量原理是一種非接觸式測量原理。這種類型的傳感器特別適合測量快速的位移變化，且無需在被測物體上施加外力。而非接觸測量對于被測表面不允許接觸的情況，或者需要傳感器有超長壽命的應用領用意義重大。

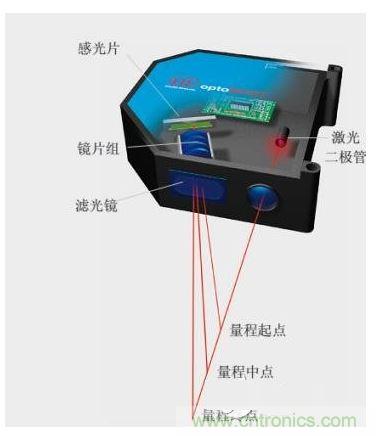

激光三角反射式測量原理基于簡單的幾何關系。激光二極管發出的激光束被照射到被測物體表面。反射回來的光線通過一組透鏡，投射到感光元件矩陣上，感光元件可以是CCD/CMOS或者是PSD元件。反射光線的強度取決于被測物體的表面特性。為此，模擬元件PSD的敏感度需要進行調節。而對數字元件CCD傳感器，使用德國米銥公司提供的實時表面補光技術（RTSC，RealTImeSurfaceCompensaTIon）可以瞬時改變接收光強。



傳感器探頭到被測物體的距離可以由三角計算法則精確得到。采用這種方法能夠得到微米級的分辨率。根據不同型號，測量得到的數據會由外置或內置控制器通過多種接口進行評估。



點激光傳感器投射到被測物體上形成一個可見光斑，通過這個光斑可以非常簡便的安裝調試探頭，因此點激光傳感器被應用到非常多的領域，成為精密距離測量的熱門選擇。根據不同設計，光學測量原理最大允許測量距離達到1m。根據測量任務的需要，可以選擇非常小的量程，但是具有極高測量精度。或者選擇大量程，但是測量精度會有所下降。目前市面上有很多傳感器型號可以快速補償反射光的光強，但只有德國米銥公司的激光傳感器成功實現了實時光強補償。

激光位移傳感器




1）注意被測物結構和材料，通常激光位移傳感器測量需要完整的三角光路。

被測物如果有深槽或復雜表面，可能會導致三角光路被遮擋，從而無法測量。還有一些吸光材料，如黑色橡膠等材料，大部分光強會被吸收，這時需要合理調節曝光時間以獲得足夠測量信號。另外反光很強，或鏡面反射被測物，可能會導致光線垂直返回而沒有形成漫反射，也會導致測量效果不佳。所以使用激光位移傳感器時，一定要先與廠家充分溝通，不要想當然人為可以測，結果卻不好。目前國際上的主流激光位移傳感器品牌，如德國米銥和日本基恩士，都會要求客戶在選用激光位移傳感器時，預先告知被測物表面結構和反光特性。如果是特殊被測材料，如玻璃，橡膠和表面有暗紋的情況，可能就需要用戶提供樣片進行試測，確保達到測量要求后才會訂貨。

2）參數選擇，很多廠家都提供多個級別的激光位移傳感器供客戶選擇。

常用于選擇激光位移傳感器的指標包括傳感器的精度，該參數也有其他稱呼，如線性度、絕對誤差等。指的是傳感器的測量值偏離理論真實值的偏差程度。這個參數直接反應測得準不準。第二個就是分辨率，這個參數指傳感器做出示數變化所需要的最小位移變化量，通常分辨率參數值要小于精度。第三個是測量速度，以德國米銥optoNCDT為例，其測量速度可以達到49kHz，測量速度直接決定測量是否可以跟得上被測物的變化速度，能否完整反應位移變化的全過程。對測量速度要求高的場合常見于振動測量。當然除此以外，還有很多參數可以決定傳感器的性能，包括能夠承受環境溫度指標，能夠承受的振動和沖擊指標等等。為什么要選擇合適的指標呢？因為越高的技術參數一定意味著制造工藝的復雜和難度提升，也必然價格昂貴。所以各位制定測量要求時，一定不要憑空想象，提一個超高的測量要求。我見過有的傳感器使用單位，動輒要幾個微米，甚至納米級別的測量精度，測量速度還超高，問其真的有必要提這么高的要求嗎？回答卻往往是不必要，或者要求高余量大。但是大家要記住，沒有無代價的指標提升，每一個高指標背后都是真金白銀的付出。另外選擇激光位移傳感器時，要特別注意一點，各家廠商對參數的標注標準是不一樣的。如德國品牌，通常標注的是真實參數，甚至是保守參數。而日系品牌，在標注時，會以平均后的結果為準。看參數表時，要仔細看看下面的小字，日系品牌超高的參數往往源自多次平均后的結果。光學測量會產生一些毛刺，通過平均的方法可以大大平滑測量結果。



3）品牌的選擇，在諸多測量原理的位移傳感器中，激光位移傳感器市場最為混亂，品牌最為參差不齊。

甚至有商家明明只是代理國外某個品牌，卻聲稱自己是原廠生產，等出了問題以后，由于前期技術方案已經定型，就只能硬著頭皮采用，而這樣又往往會帶來后續更大的問題。辨別一個品牌是否為原廠產品，除了常見的原廠證明外（這個也可以假冒），最直接就是看其中文網址，國外品牌通常會把自己品牌名稱作為網址，如果你看到某個牌子的網址是中文加英文的混合體，就不太可能是正規廠家了。另外正規進口品牌的中文網址，一定可以在其國外母公司網頁中找到，找不到的一定不是子公司。品牌的選擇特別關鍵，因為理論上講，激光位移傳感器結構并不復雜，國內的小廠也能做出來，但是精度和重復性與大牌子比較起來，就有天壤之別了。除此以外，使用壽命，溫度漂移等，也會大大影響客戶的使用效果。我見過有的使用廠家，為了幾百塊差價，從進口品牌換成國內品牌，結果過去3年都不會壞一個的傳感器，一年內壞了4次，算下來更貴不算，還大大影響了使用環節，生產線停一次，可不是幾百塊的成本節省可以補償的。
