    你的位置:首頁 > 電源管理 > 正文

    分析隔離電源與非隔離電源的優缺點

    發布時間:2018-10-24 責任編輯:lina

    【導讀】對于常用的電源拓撲而言,非隔離電源主要有:Buck、Boost、Buck-Boost等;而隔離電源主要有各種帶隔離變壓器的反激、正激、半橋、LLC等拓撲。

    分析隔離電源與非隔離電源的優缺點

    對于常用的電源拓撲而言,非隔離電源主要有:Buck、Boost、Buck-Boost等;而隔離電源主要有各種帶隔離變壓器的反激、正激、半橋、LLC等拓撲。

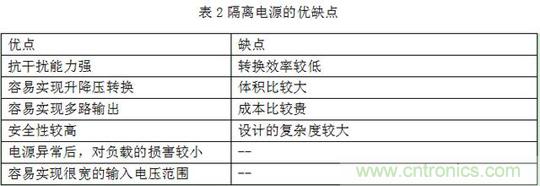

    結合常用的隔離與非隔離電源,我們從直觀上就可得出它們的一些優缺點,如表1和表2所示,兩者的優缺點幾乎是相反的。

    分析隔離電源與非隔離電源的優缺點

    分析隔離電源與非隔離電源的優缺點

    對于上述的優缺點,大部分我們都很好理解,由于電源發生異常后,電源隔離與否對負載的危害大小,我們以Buck和它對應的隔離電路即正激電路來簡單分析,如下列圖示。

    分析隔離電源與非隔離電源的優缺點

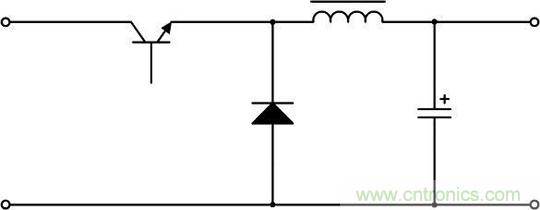

    圖3 Buck電路

    分析隔離電源與非隔離電源的優缺點

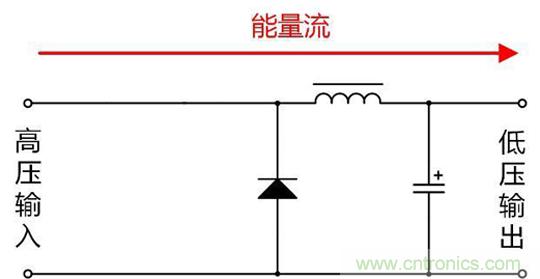

    圖4 Buck開關管擊穿后的電能量走向

    隔離電源與非隔離電源的優缺點

    分析隔離電源與非隔離電源的優缺點

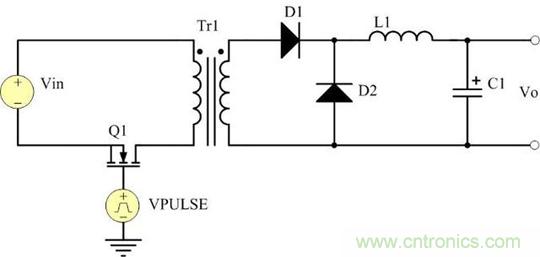

    圖5 正激電路

    分析隔離電源與非隔離電源的優缺點

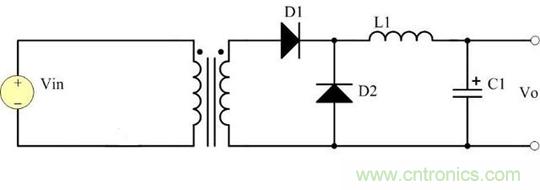

    圖6 正激電路的開關管擊穿后示意圖

    由圖3和圖4可知,對于Buck電路而言,若開關管擊穿短路,由于沒隔離,輸入端較高的電壓,直接通過電感作用在負載端,負載很可能因為過壓燒毀。

    由圖5和圖6可知,對于正激電路而言,同樣開關管擊穿短路,對負載而言,只是失去了供電的電源而斷電,不會對負載本身造成其它影響。
