    你的位置:首頁 > 電源管理 > 正文

    CAN一致性測試隔離和非隔離供電的電路區別

    發布時間:2019-02-25 責任編輯:wenwei

    【導讀】汽車電子中有隔離和非隔離DUT,根據DUT類型,CANDT設計兩種供電模式,隔離供電與非隔離供電,本文與讀者淺談隔離與非隔離電路原理和接線方式的區別,以及其對測試的影響。

    都知道汽車電子中有隔離和非隔離DUT,常用于在與發動機、BMS等容易產生瞬時高壓的設備部分會采用隔離的通訊連接,隔離DUT的目的是為防止電磁干擾影響DUT通信信號以及瞬時高壓脈沖損壞DUT;而非隔離DUT,則常用于與低壓車載電子設備的通信。下面就讓我們來深度了解一下這兩類CAN設備。

    常見的CAN設備分為隔離和非隔離兩類:

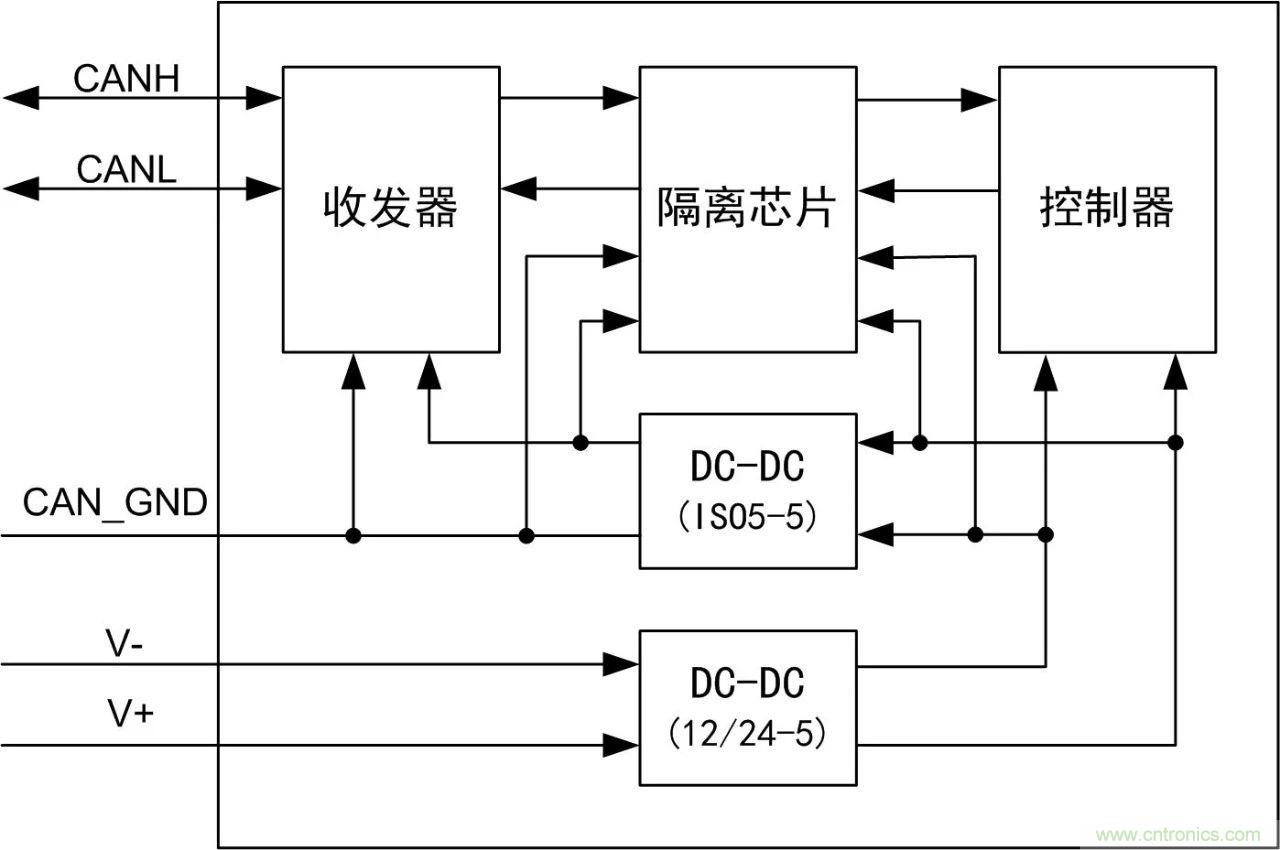

    1、隔離供電DUT設備

    隔離ECU內部的收發器和控制器之間有隔離模塊(包括數字隔離芯片和隔離DC-DC芯片),用于防止汽車等設備內的BMS、發動機等設備產生的瞬時高壓損壞芯片。

    CAN一致性測試隔離和非隔離供電的電路區別

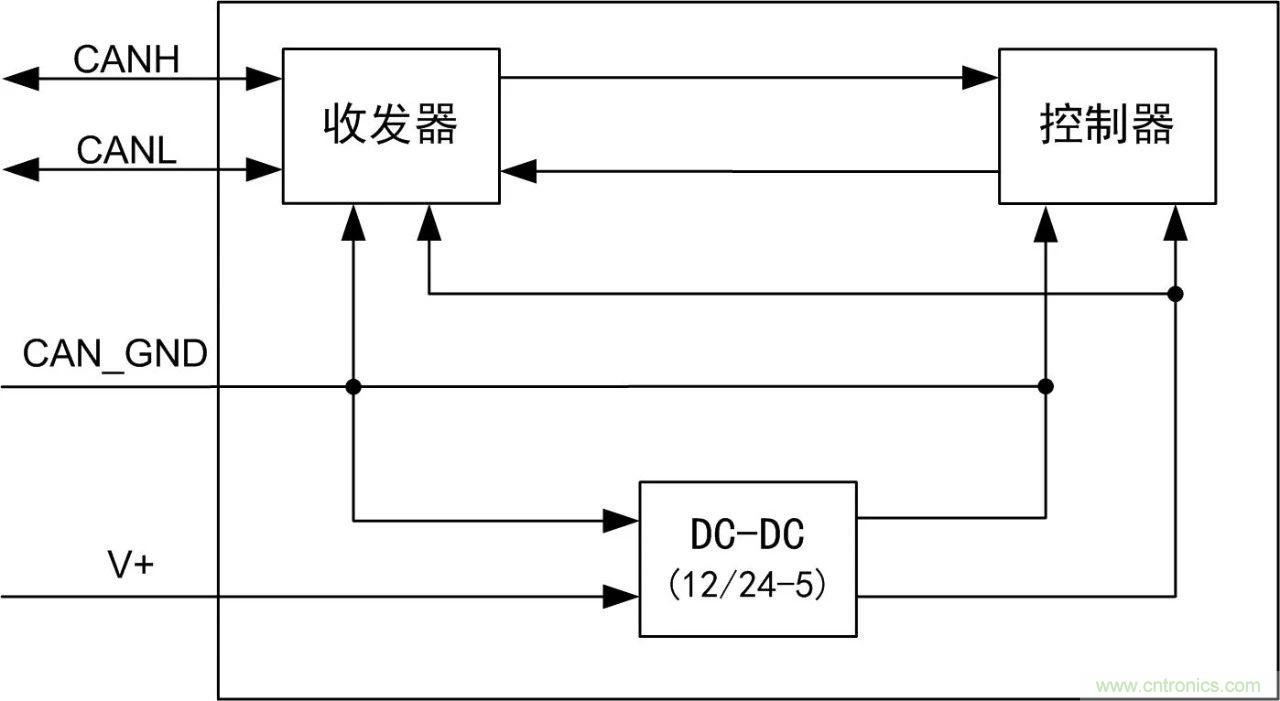

    2、非隔離供電DUT設備

    非隔離類ECU內部收發器和控制器之間沒有磁偶,常用于周圍環境電磁環境良好或者沒有產生瞬時脈沖干擾的環境,比如實驗室中使用的CAN卡、傳統的汽車電子。

    CAN一致性測試隔離和非隔離供電的電路區別

    通過隔離與非隔離DUT設備原理圖對比,可以發現兩者主要區別是收發器與控制器之間是否存在隔離模塊,CAN_GND與功率地是否連在一起。

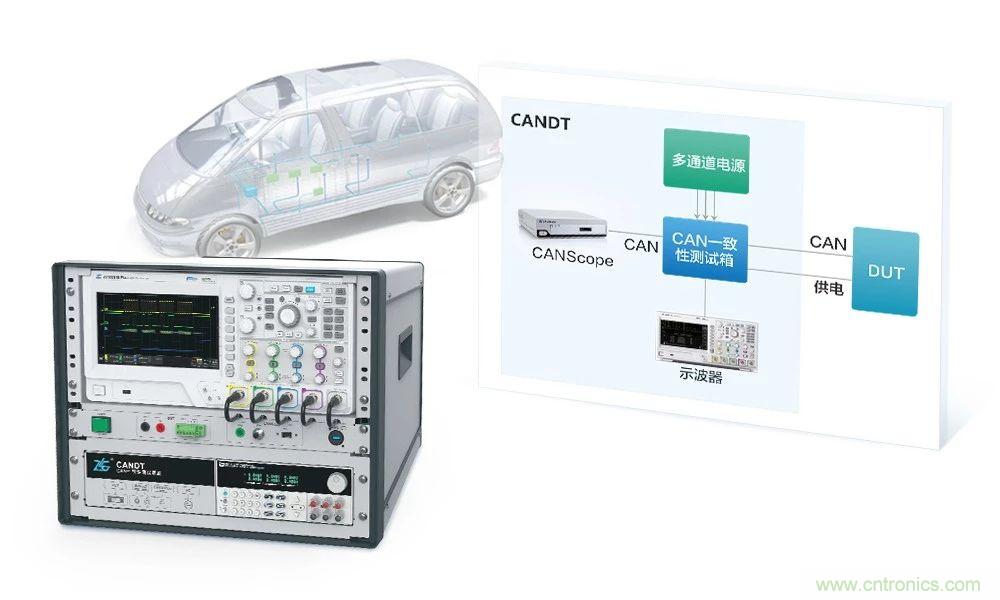

    了解了隔離與非隔離DUT設備區別后,我們通過以下圖片了解CANDT系統中隔離與非隔離的接線區別以及其對測試的影響。

    CAN一致性測試隔離和非隔離供電的電路區別
    隔離供電電路連接圖

    CAN一致性測試隔離和非隔離供電的電路區別

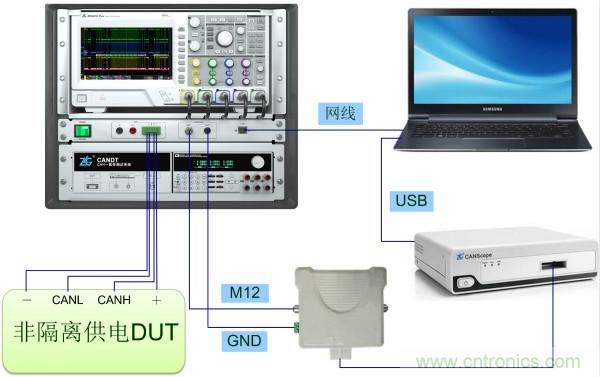

    非隔離供電電路連接圖

    CAN一致性測試隔離和非隔離供電的電路區別

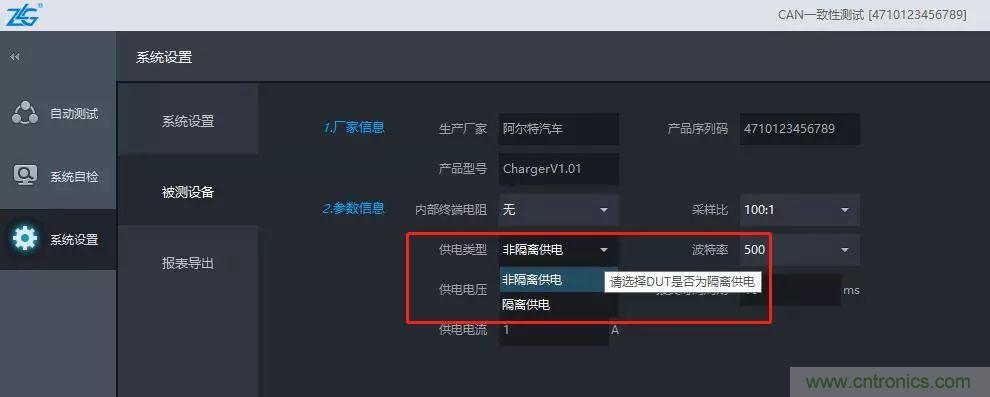

    軟件設置供電類型

    隔離與非隔離對測試的影響,四種測試情況:

    ● 被測件隔離供電,選用隔離供電測試;

    DUT接入隔離供電端口,系統設置中被測設備設置為隔離供電,測試可正確進行;

    ● 被測件非隔離供電,選用非隔離供電測試;

    DUT接入非隔離供電端口,系統設置中供電類型選擇非隔離供電,測試可正確進行;

    ● 被測件隔離供電,選用非隔離供電測試;

    DUT接入隔離供電端口,系統設置中供電類型選擇非隔離供電,此時無法形成供電回路,DUT無法正常工作。

    ● 被測件非隔離供電,選用隔離供電測試;

    DUT接入非隔離供電端口,系統設置中供電類型選擇隔離供電,此時無法形成供電回路,DUT無法正常工作。

    綜上所述,在使用CANDT進行測試時,了解被測設備供電方式,軟件中選擇正確的相同的供電方式是非常重要的,直接影響測試結果和測試進程。
