【導讀】電磁兼容試驗中的重要內容就是騷擾發射試驗。因此，控制騷擾發射是一項重要的設計內容。為了控制騷擾發射，首先要找到騷擾源，然后采取措施消除它，或者截?cái)嗨l(fā)射騷擾能量的路徑。
EMI騷擾源有啥特征呢？
以往廣泛流傳的是：高電壓，大電流就是騷擾源。這種說法其實很片面。單純的一個很高的電壓，或者一個很大的電流，并不一定會對其它設備產生干擾。
產生干擾的重要條件是：變化的電壓或者電流，即du/dt≠0，或者di/dt≠0。
所以，那些包含電壓，電流劇烈變化的電路就是我們需要關注的騷擾源。
為何du/dt和di/dt是產生騷擾的條件？

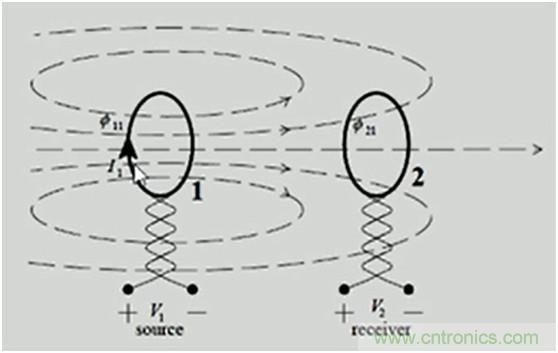

先看上圖，有兩個閉合的回路。當回路1中有個變化的電流I1，其會產生一個變化的磁場，當磁場穿過回路2的時候，回路2中就有了一個變化的磁場。根據電磁感應定律，回路2中會有一個感應電動勢，即回路1對回路2產生了干擾。
如果回路1中的電流是不變化的，那么回路2中磁場也不會變化，也不會產生感應電動勢，即回路1回路2沒有干擾。
上圖是電路1和電路2之間通過雜散電容產生相互影響的情況。
電路1在工作的時候，它的導線上面會有一個電壓，這個電壓如果是交變的，它就會通過一個雜散電容Cs耦合到電路2上去，即電路1對對路2產生了干擾。如果電壓是不動的，那么便不會起到耦合的作用。

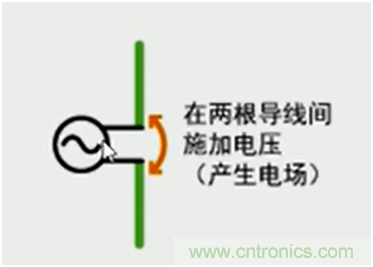

上圖是電磁波的輻射天線，它是在兩個導體之間有一個電壓，如果電壓是直流的，那么顯然，因?yàn)閮蓚€導體之間是開路的，那么導體上面便不會有電流。
如果上面的電壓是交流的，那么因?yàn)檫@兩個導體之間存在雜散電容，就會產生一個電流，這種電流叫位移電流，它是產生電磁波的重要條件。

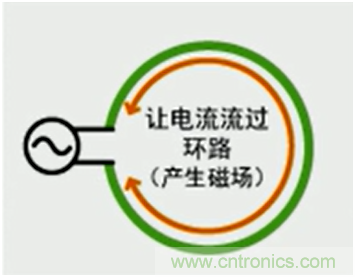

上面是一個環路天線，顯然，如果加到上面的電壓是直流電壓，這個電流只能產生一個靜磁場，這個磁場是沒有輻射的。
而如果加到上面的電壓是交流電壓，那么會在上面產生交變的電流，由交變的電流產生交變的磁場，就會產生輻射。

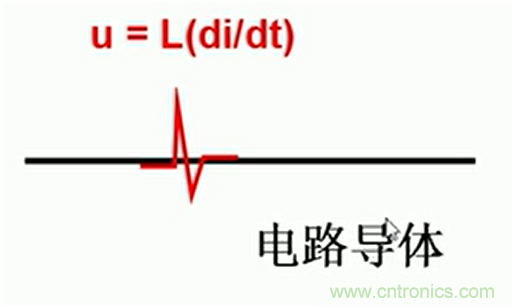

上圖是一個電路導體，它可以是電源線，也可以是地線，也可以是信號線。當上面有一個變化的電流的時候，由于導體本身有電感，因此會出現一個感應電動勢，這個感應電動勢就是導體上面的電磁噪聲。如果di/dt是0，那么u就是0，就沒有電磁干擾。
典型的電磁騷擾源
開關電源是幾乎所有電子設備都有的，開關電源在工作的時候，電路里面有劇烈的du/dt，di/dt，因此其是一種強的騷擾源。
數字電路的電壓和電流都是脈沖狀的，因此也有較多的du/dt，di/dt。實際上，就是由于數字電路的出現，我們才更加關心EMC的問題。
逆變電路也是一種典型的電磁騷擾源，逆變電路把直流變成交流，其在工作的時候，也是有劇烈的du/dt，di/dt。
最主要的自然騷擾源—雷電

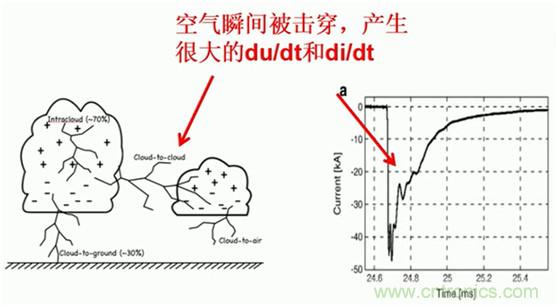

一個云團上面有電荷，它的周圍形成一個很強的電場。當它和另外一個云團之間的電場強度超過一定值的時候，就會擊穿空氣，產生劇烈的放電，這個時候伴隨著巨大的du/dt和di/dt。
右側是一個雷電發生的時候的一個電流波形，di/dt很大，因此，它是一個很強的電磁騷擾源。
以往我們在雷電進行防護的時候，需要使用避雷針，實際上，避雷針使雷電定點放電，因此，有了避雷針以后，可以對其它的設備起到保護作用。但是，當避雷針起作用的時候，避雷針的周圍會有很強的電磁場，這對于我們的電子設備是一個巨大的威脅。
識別潛在電磁騷擾源的關鍵是，看有沒有電壓，電流的突變，如果有電壓和電流的突變，就有騷擾源。
通常騷擾的強度與電壓，電流的變化率有關。電壓和電流的變化率越高，產生的騷擾越強。
