    老工程師說,60%的EMI問題都可以用這個來解決

    發布時間:2020-02-19 責任編輯:wenwei

    【導讀】隨著信號上升沿時間的減小,信號頻率的提高,電子產品的EMI問題,也來越受到電子工程師的重視。高速pcb設計的成功,對EMI的貢獻越來越受到重視,幾乎60%的EMI問題可以通過高速PCB來控制解決。

    1 高速信號走線屏蔽規則

    http://www.77uud.com/art/artinfo/id/80037673

    如上圖所示:在高速的PCB設計中,時鐘等關鍵的高速信號線,則需要進行屏蔽處理,如果沒有屏蔽或只屏蔽了部分,都是會造成EMI的泄漏。建議屏蔽線,每1000mil,打孔接地。

    2 高速信號的走線閉環規則

    由于PCB板的密度越來越高,很多PCB layout工程師在走線的過程中,很容易出現這種失誤,如下圖所示:

    http://www.77uud.com/art/artinfo/id/80037673

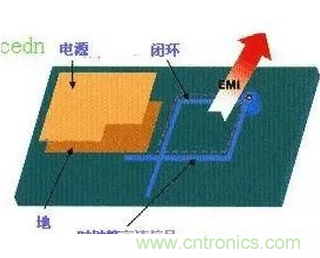

    時鐘信號等高速信號網絡,在多層的PCB走線的時候產生了閉環的結果,這樣的閉環結果將產生環形天線,增加EMI的輻射強度。

    3 高速信號的走線開環規則

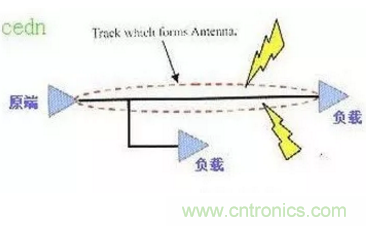

    規則二提到高速信號的閉環會造成EMI輻射,同樣的開環同樣會造成EMI輻射,如下圖所示:

    http://www.77uud.com/art/artinfo/id/80037673

    時鐘信號等高速信號網絡,在多層的PCB走線的時候產生了開環的結果,這樣的開環結果將產生線形天線,增加EMI的輻射強度。在設計中我們也要避免。

    4 高速信號的特性阻抗連續規則

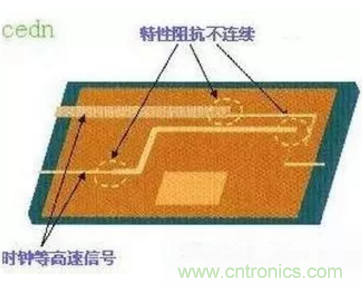

    高速信號,在層與層之間切換的時候必須保證特性阻抗的連續,否則會增加EMI的輻射,如下圖:

    http://www.77uud.com/art/artinfo/id/80037673

    也就是:同層的布線的寬度必須連續,不同層的走線阻抗必須連續。

    5 高速PCB設計的布線方向規則

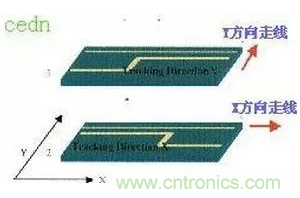

    相鄰兩層間的走線必須遵循垂直走線的原則,否則會造成線間的串?dāng)_,增加EMI輻射,如下圖:

    http://www.77uud.com/art/artinfo/id/80037673

    相鄰的布線層遵循橫平豎垂的布線方向,垂直的布線可以抑制線間的串?dāng)_。

    6 高速PCB設計中的拓?fù)浣Y(jié)構規則

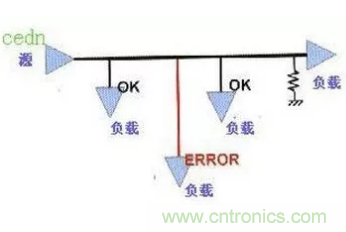

    在高速PCB設計中有兩個最為重要的內容,就是線路板特性阻抗的控制和多負載情況下的拓?fù)浣Y(jié)構的設計。在高速的情況下,可以說拓?fù)浣Y(jié)構的是否合理直接決定,產品的成功還是失敗。

    http://www.77uud.com/art/artinfo/id/80037673

    如上圖所示,就是我們經常用到的菊花鏈?zhǔn)酵負浣Y(jié)構。這種拓?fù)浣Y(jié)構一般用于幾Mhz的情況下為益。高速的拓?fù)浣Y(jié)構我們建議使用后端的星形對稱結構。

    7 走線長度的諧振規則

    http://www.77uud.com/art/artinfo/id/80037673

    檢查信號線的長度和信號的頻率是否構成諧振,即當布線長度為信號波長1/4的時候的整數倍時,此布線將產生諧振,而諧振就會輻射電磁波,產生干擾。

    8 回流路徑規則

    http://www.77uud.com/art/artinfo/id/80037673

    所有的高速信號必須有良好的回流路徑。盡可能的保證時鐘等高速信號的回流路徑最小。否則會極大的增加輻射,并且輻射的大小和信號路徑和回流路徑所包圍的面積成正比。

    9 器件的退耦電容擺放規則

    http://www.77uud.com/art/artinfo/id/80037673

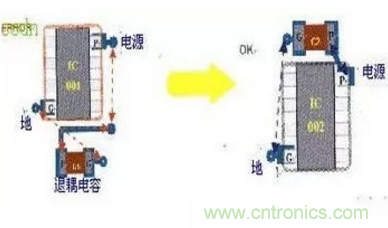

    退耦電容的擺放的位置非常的重要。不合理的擺放位置,是根本起不到退耦的效果。退耦電容的擺放的原則是:靠近電源的管腳,并且電容的電源走線和地線所包圍的面積最小。
