    如何拓寬控制器的輸出電壓范圍

    發布時間:2021-01-06 責任編輯:wenwei

    【導讀】控制器能夠調節最高輸出電壓:例如,LM5140-Q1能調節的最高輸出電壓是15V。但在很多應用中(如在一種工業應用中,為可編程邏輯控制器(PLC)和工廠自動化設備供電的標準運行總線為24V),設計工程師需要調節更高的電壓。

    在本文中,我將介紹如何使用LM5140-Q1為具有24V輸出電壓、3A負載電流的工業應用提供電源。LM5140-Q1專為需要調節8V以下輸出電壓的汽車應用而設計。增加一些外部組件后,您可以將LM5140-Q1用于工業應用。

    開始設計前,應考慮以下事項:

    ●     LM5140-Q1需要一個連接VCCX的外部5V偏置電源。

    ●     需要對緩沖放大器進行OR’d二極管配置,以確保啟動時的功能運行。

    ●     VCCX絕對最高電壓是6.5V。

    ●     VOUT引腳需要較低的阻抗輸入。阻抗足夠低的電阻分壓器可吸走大量電流,從而影響系統的效率。

    ●     LM5140-Q1內部斜率補償會控制電感器和RSENSE的選擇。

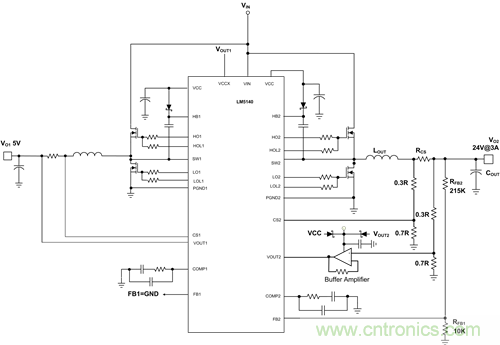

    圖1所示為如何對LM5140-Q1進行配置,使其能夠調節15V以上的電壓。將VO1設為5V并連接至VCCX。這樣會禁用LM5140-Q1的內部調節器,減少控制器的功率耗散。

    如何拓寬控制器的輸出電壓范圍
    圖1:帶輸出范圍更寬的外部組件的LM5140-Q1圖解

    您可以使用反饋電阻器,為L(zhǎng)M5140-Q1配置可調輸出電壓,或不使用反饋電阻器,為L(zhǎng)M5140-Q1配置兩個固定輸出電壓。請參閱LM5140-Q1數據表了解更多詳情。

    使用方程1將輸出電壓設為24V:

    如何拓寬控制器的輸出電壓范圍

    其中:VREF = 1.2V。參見圖1中的圖解。

    我建議將RFB1的起點電阻設在10k?-20k?之間(方程2):

    如何拓寬控制器的輸出電壓范圍

    218 k?并非標準的1%電阻值,因此使用:215k?

    您需要使用兩個相同的分壓器來感測電流傳感電阻器RCS和VO2之間的差分電壓。緩沖放大器的輸入是高輸入阻抗,不會影響電源效率,而放大器的輸出是低輸入阻抗,可以驅動LM5140-Q1的VOUT2引腳。

    LM5140-Q1 CS引腳的絕對最高額定電壓為5V。為避免違反絕對最高額定電壓值,您應使用電阻分壓器網絡來降低CS引腳處的電壓。使用相同的分壓器比率來降低在緩沖放大器輸入端感測的電壓,以確保在VO2處感測到的電壓相同。緩沖放大器的共模電壓需要高于在其地面輸入端看到的電壓。這種情況下,共模電壓需要高于(0.7R/1R) x 24V = 16.8V。

    VO1或VO2 – 或二者,可使用所述的外部電路。使用外部偏置電源為L(zhǎng)M5140-Q1VCCX引腳供電。

    要計算輸出電感器LOUT,使用以下設計步驟,以方程3開始,該方程假設30%的電感脈動電流:

    如何拓寬控制器的輸出電壓范圍

    其中,LX是1.0 +/-0.25,F(xiàn)SW 是LM5140-Q1的振蕩器頻率(440kHz)。

    因此,我為該應用選擇了55µH的電感器。

    電感器數值較低時會增加峰間電感器電流,最大限度減小尺寸、降低成本并提高瞬態響應。但是電感器數值較低時,由于均方根(RMS)電流較高,因此會降低效率。

    電感器數值較高時會降低峰間電感器電流,并提高效率。您可能需要使用更大的輸出電容器來滿足既定的瞬態響應要求。

    如何拓寬控制器的輸出電壓范圍

    電流傳感電阻器

    要計算電流傳感電阻器的值,需要將最大輸出電流(IOUT)乘以120%,以確保電流限制不影響滿負荷運轉:3.248安培峰值(Apk)的120%是3.89Apk。

    分壓器會減弱CS引腳和VOUT引腳之間的差分電壓,從而影響內部斜率補償和電流限制設定值。輸出電壓為24V時,分壓器中使用的外部電阻器的比率是0.7。方程7解釋了出現這種減弱的原因:

    如何拓寬控制器的輸出電壓范圍

    其中,VCS是電流限制設定值,LM5140-Q1的VCS是75mV,A是電阻分壓器網絡衰減系數,為0.7。

    LM5140-Q1專為需要調節8V以下輸出電壓的汽車應用而設計。加裝一些外部組件后,使用本博文中詳述的設計方法,可以將LM5140-Q1控制器用于需要輸出電壓超過CS引腳和VOUT引腳絕對最高額定電壓的工業應用。
