器件和主機的數量仍然相對較少，但正不斷增加。隨著USB Type-C器件的普及，消費者也希望在家中、移動辦公時使用它們，尤其是在汽車上。



汽車系統有一套獨特的要求和設計障礙，超出了USB供電的要求。表1所示為汽車系統中的典型電壓。

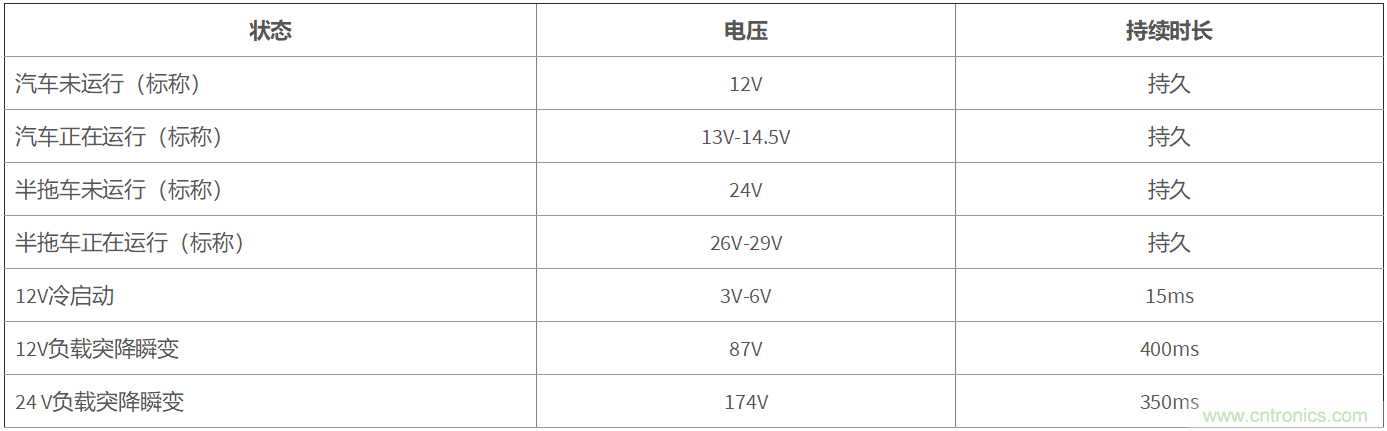

表1 汽車系統中的典型電壓



汽車系統將對輸入使用保護和/或調節，以限制負載的電壓。該電壓通常限于高出卡車電壓或為電池電壓的兩倍，但低于40V。輸入保護功能可使輸入電壓介于3-40V之間。



USB Type-A器件僅在5V條件下工作，因此降壓轉換器可以創建充電或通信端口。然而，在起動條件下，USB Type-A系統不起作用。過去，這并不是一個很大的問題，因為車輛駕駛員只將車輛起動一次，而且起動只需要很短的時間。但是隨著停止起動怠速的采用，這種中斷逐漸成為了一個嚴重的問題。想像您坐在車中聽著手機播放的音樂，每次車輛起動和停止時，音樂就會中斷。USB供電允許電壓介于5V-20V之間，為負載提供適當?shù)碾妷菏且粋€真正存在的問題。



簡單的降壓轉換器不再能夠執行電源轉換。在特定的輸入和輸出電壓范圍內，一個簡單的升壓轉換器也不夠。汽車系統設計人員需要一臺可以根據工況降壓或升壓的轉換器。



一些拓?fù)浣Y(jié)構符合這些標準，包括單端初級電感轉換器（SEPIC）、反激式或非反向降壓-升壓。非反向降壓-升壓類別還包括雙開關或四開關的選項。圖1所示為每個拓?fù)涞暮喕韴D。

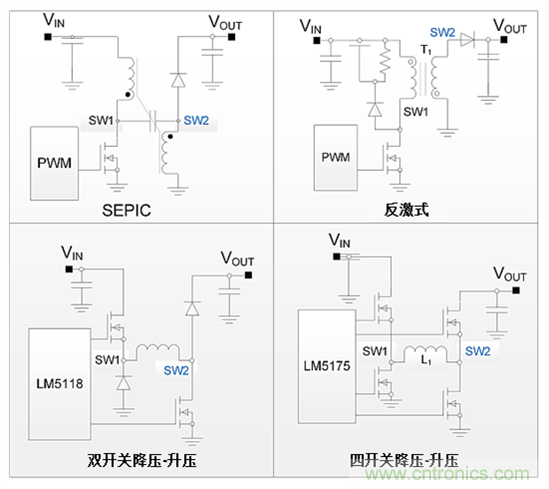

圖1 非反向降壓-升壓拓?fù)浣Y(jié)構的簡化原理圖



這些拓?fù)渲械拿恳粋€都包含權衡，如表2所列。



表2選擇非反向降壓-升壓拓?fù)浣Y(jié)構時的權衡



SEPIC和反激式轉換器所具有的性能高度相似；然而，SEPIC的鉗位輸入電壓和現成的電感使其對汽車應用更具吸引力。雙開關降壓-升壓在功率上受限，其范圍與SEPIC類似，但對雙開關降壓-升壓控制器來說，可用選項很少。因此，只能將SEPIC用于低功耗應用（5-50W），而將四開關降壓-升壓用于高功率應用（30-100W）。



汽車環境中的許多應用可以從USB供電中受益，其中包括：



●     車輛（5, 9, 15或20V）中可達100W的充電端口。

●     從便攜式設備充電和接受數據的信息娛樂端口。

●     信息娛樂輸出端口——例如，連接到車輛后部監視器并通過同一根電纜提供電源和數據的端口。

●     可從汽車提供電源和數據的診斷端口。



USB Type-C尚未應用于車輛，但很快就會得到應用。目前還有許多電源障礙需要解決，以確保獲得無故障的用戶體驗。輸入和輸出電壓的變化使得非反向降壓-升壓電源成為理想的選擇。對于低成本和低功耗解決方案來說，SEPIC可能是合適的選擇。對功率和效率更高的設計來說，四開關降壓-升壓法可以提供一個非常有吸引力的解決方案。在汽車環境中通過USB 供電的應用數量只會增加不會減少，這意味著電源設計的機遇將會更加多元。





其他信息



1. Singh, Atul 汽車背光LED電源負載突降和起動保護，TI應用報告（SNVA681），2015年3月。



2. 下載LM5175和LM5118數據表。數據表。
