【導讀】隨著電子產品的交互體驗的更新迭代，電容觸摸按鍵正扮演 著重要的角色，尤其是在家用電器領域，諸如遙控器、開關、電磁爐、電飯鍋、洗衣機 等此類電器設備。電容觸摸按鍵相對于傳統的機械式按鍵，不會因環境條件的改變或長 期使用發生性能變化，具有可穿透、抗干擾能力、防水能力、易于清洗、高靈敏度、高 可靠性以及低成本等明顯優勢。
實際應用中，要實現高穩定性能的電容觸摸按鍵，需要觸摸芯片以及硬件電路設計具有一定的高穩定性。觸摸芯片必須滿足用戶在復雜應用中對穩定性、靈敏度、功耗、響應速度、防水、帶水操作、抗震動、抗電磁干擾等方面的高體驗要求，以保證對環境變化具有靈敏的自動識別和跟蹤功能。另外，觸摸芯片的軟件程序開發對于觸摸靈敏度的調整也相對復雜。瑞薩電子集成全新的觸摸按鍵功能外設的RX100/RX200系列微控制器產品可以克服上述問題，新觸摸按鍵同時支持電容自感應和電容互感應方式，其高靈敏度硬件特性配合軟件開發工具，將帶來的全新的電容觸摸按鍵設計理念。
高靈敏度和抗噪聲干擾能力

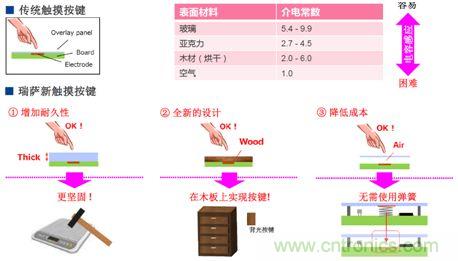

相對于傳統觸摸按鍵，新的觸摸功能按鍵可以透過10mm厚度的亞克力材料或者木板進行感應，具有更加堅固的耐久性，無需使用觸摸感應彈簧。它與輕觸按鍵相比，耐久性增強，并且具有抗污防水能力，可以大大降低按鍵的錯誤率。
新的電容觸摸功能按鍵可以實現無縫隙面板，這樣在污漬清洗時，通過簡單的擦拭即可，非常容易清潔，省時又省力。另外，它還可以實現300mm范圍的接近感應，抗干擾度通過了IEC61000 4-3/4-6 Level 3 的測試。
支持電容自感和電容互感方式
新的觸摸功能按鍵支持電容自感應方式和電容互感方式兩種工作方式，互感方式可以通
過按鍵矩陣增加觸摸按鍵的數量，以及增強觸摸按鍵的防水能力。

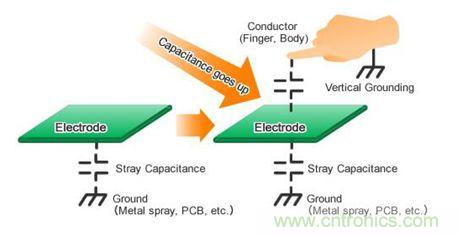

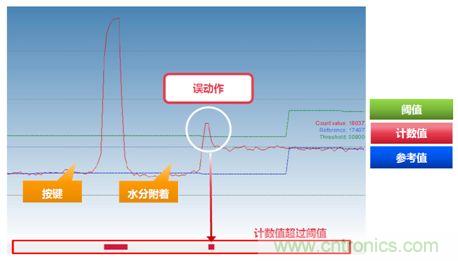

如上圖所示，為電容自感應方式，自感應方式是檢測電容量的增加，當按下鍵時，電容量將增加。潮濕的表面也會增加電容率，造成按鍵誤觸，如下圖所示。

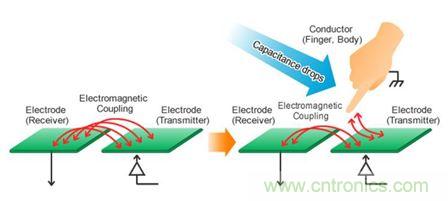

如下圖所示，在電容互感方式下，是檢測電容量的減少，來判斷按鍵是否按下。

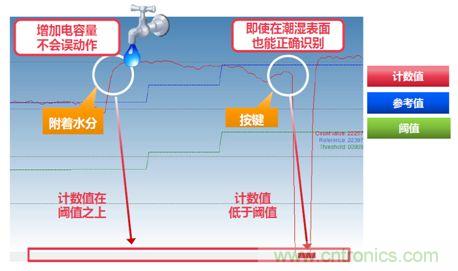

由于潮濕的表面，會增加電容量。即使在潮濕的表面，也能正確識別按鍵，從而避免了電容自感方式下的觸摸誤動作。
開發更加容易

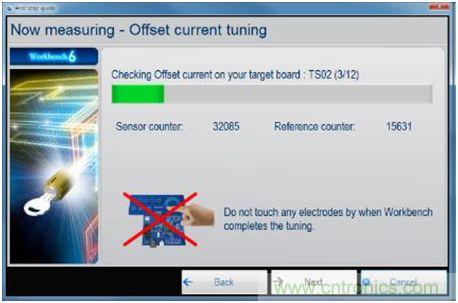

微控制器的集成一體化使硬件設計更加簡潔，易于使用的自動調整觸摸靈敏度的開發工
具，即使沒有專業知識或開發經驗的用戶也可以實現電容式觸摸傳感系統。
電容觸摸按鍵的應用

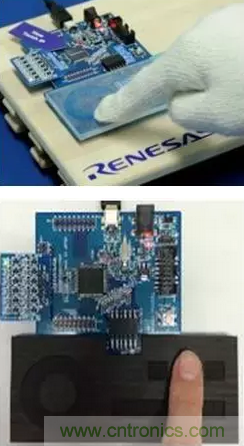

由于全新的電容觸摸外設可以透過10mm厚度的亞克力、木板或者其他材料進行感應，客戶可以更自由的選擇表面覆蓋材料，比如更厚的材料，也可以透過手套使用等等，實現應用于諸多產品的解決方案。

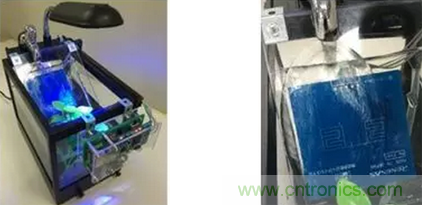

其次，在電容互感方式下，可以提高觸摸按鍵的防水性能，從而可以設計更加復雜的應用于潮濕表面的觸摸按鍵界面。

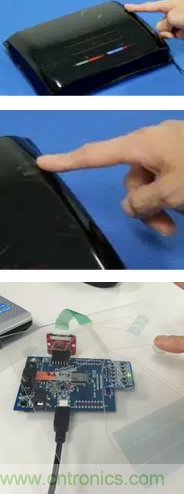

另外，新的觸摸按鍵也可以做成薄膜型，因此在彎曲的表面上也能實現觸摸按鍵。

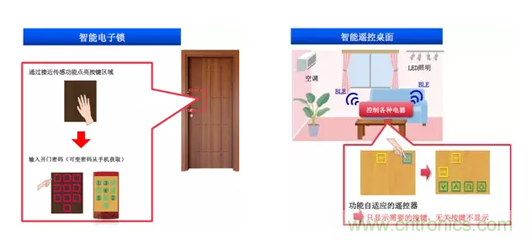

通過上面的一些解決方案，觸摸按鍵可以應用在許多智能設備中，諸如智能電子鎖、智能遙控桌面等等。RX100/RX200系列微控制器全新的電容觸摸外設可以減少產品元器件，無需實體按鍵，顯著降低產品成本，可用于各種復雜的設計。
新電容觸摸按鍵產品組合

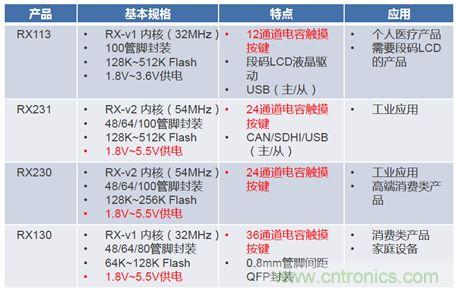

瑞薩電子提供4個產品系列，來適用于不同的應場合，分別為RX113、RX130、RX230、RX231。
