    鋁殼電阻技術解析:原理、優勢與產業生態全景

    發布時間:2025-05-23 責任編輯:lina

    【導讀】鋁殼電阻是以鋁合金為外殼封裝的大功率電阻器件,其核心由電阻合金絲(如鎳鉻合金)繞制于陶瓷或金屬骨架上,通過高導熱絕緣材料灌封而成。其工作原理基于焦耳定律(P=I2RP=I2R),將電能轉化為熱能,并通過鋁合金外殼的散熱結構快速釋放熱量,從而維持電路穩定性


    一、定義與工作原理


    鋁殼電阻是以鋁合金為外殼封裝的大功率電阻器件,其核心由電阻合金絲(如鎳鉻合金)繞制于陶瓷或金屬骨架上,通過高導熱絕緣材料灌封而成。其工作原理基于焦耳定律(P=I2RP=I2R),將電能轉化為熱能,并通過鋁合金外殼的散熱結構快速釋放熱量,從而維持電路穩定性。

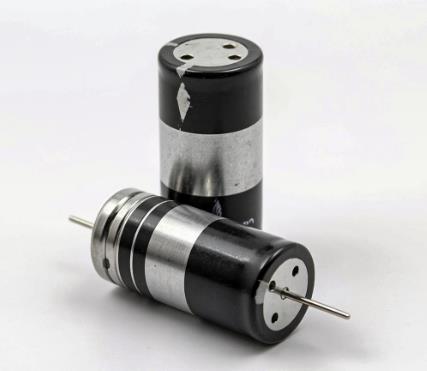

    鋁殼電阻技術解析:原理、優勢與產業生態全景


    技術特性

    ● 耐高溫:工作溫度范圍可達-55℃~+350℃,瞬時耐溫達400℃;

    ● 抗沖擊:機械強度較傳統電阻提升50%以上,耐受振動頻率≤55Hz、加速度≤10g的工況;

    ● 低電感設計:采用無感繞法或波紋電阻絲結構,寄生電感量低于10μH,適用于高頻場景。

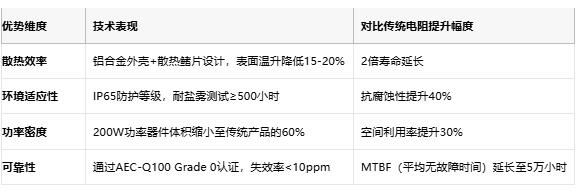

    二、核心優勢分析


    鋁殼電阻技術解析:原理、優勢與產業生態全景


    三、應用場景與成本結構


    1. 典型應用領域

    ●  工業控制:變頻器制動電阻(占比35%),用于消耗電機再生電能,保護電路48;

    ●  新能源:氫燃料電池汽車充電樁,耐受瞬間1500A脈沖電流1;

    ●  電力系統:電網限流裝置,單機功率可達5000W7;

    ●  高端設備:醫療CT機X射線管穩壓電路,精度達±1%10。


    2. 成本構成


    鋁殼電阻技術解析:原理、優勢與產業生態全景


    四、選型要則與頭部原廠對比


    1. 選型關鍵參數

    ● 功率裕量:實際使用功率≤額定功率的50%,避免長期滿負荷運行8;

    ● 阻值匹配:根據制動能量公式 R=Vdc2/(0.7×Pmotor)R=Vdc2/(0.7×Pmotor) 計算最佳阻值4;

    ● 散熱設計:安裝間距≥20mm,強制風冷條件下散熱效率提升40%6。

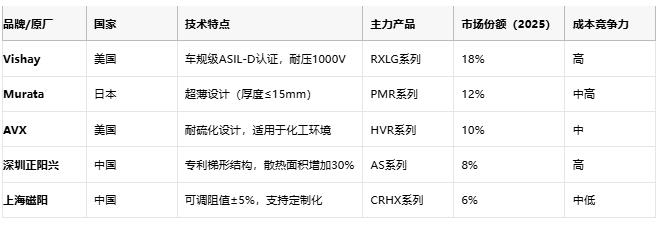

    2. 國際與國內頭部原廠對比


    鋁殼電阻技術解析:原理、優勢與產業生態全景


    五、產業趨勢與挑戰


    1. 技術迭代:2025年全球鋁殼電阻市場規模預計達21.5億元,復合增長率6.2%,高頻低感(≤5μH)產品需求激增10;

    2. 國產替代加速:國內廠商通過材料創新(如納米氧化鋁涂層)將成本降低20%,但在車規級認證覆蓋率仍不足30%710;

    3. 環保壓力:歐盟RoHS 3.0新規要求鎘含量≤0.01%,推動無鉛焊接工藝普及6。

    結語


    鋁殼電阻作為高可靠性功率器件的代表,其技術演進與新能源、工業4.0的發展深度綁定。在選型過程中,需綜合考量應用場景的電氣特性與環境適應性,同時關注原廠的技術儲備與成本控制能力。隨著國內廠商在細分領域的突破,全球市場格局或將迎來新一輪洗牌。
