產品特性：

• 電容及插入損耗低
• 具有低弧光電壓的過壓保護器件
• 較高精度的放電電壓，適用于高精密設計

適用范圍：

• 電信
• 工業及消費電子產品

TE Connectivity電路保護GDT(氣體放電管)并聯在電源線、電信線、信號線和數據傳輸線等敏感通訊設備的前端，進而保護它們免受因閃電和設備開關操作引起的瞬間浪涌電壓的破壞。正常情況下，這些器件并不會影響信號的正常工作。在過壓情況下，GDT可轉換到低阻狀態，使能量離開敏感的設備。

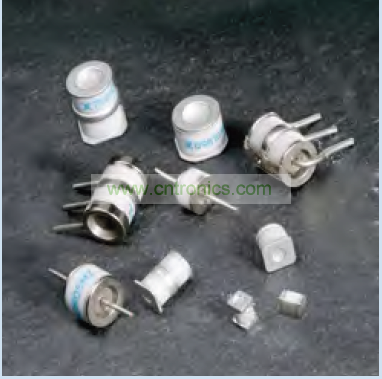

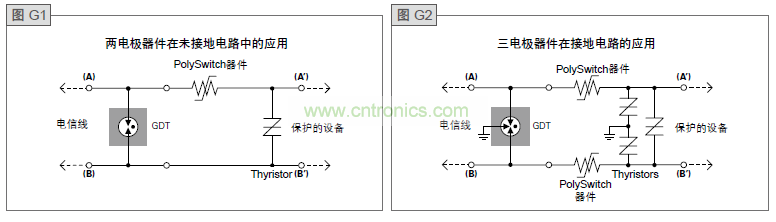

TE Connectivity氣體放電管提供高水準的浪涌保護，具有多種電壓、低電容和形狀，包括新型的表面貼裝式器件，適用于MDF(主配線架) 模組、高速數據電信(例如ADSL、VDSL)，以及電源線的浪涌保護等應用。在與PolySwitch自復式器件配合使用的綜合電路保護方案中，它們能幫助設備廠家符合最嚴格的安全標準。

優點

有助于提供過壓故障保護，防止能量浪涌
極佳的脈沖擊穿性能，適用于敏感設備
適用于高頻應用
可靠性高
新型表面貼裝式器件適用于自動裝配

特性

符合RoHS 規范
無鹵素器件(溴≤900ppm,氯≤900ppm,溴+氯≤1500ppm)
多種電壓選擇((75V-4000V)
外形多樣化(3mm, 5mm, 6mm, 7mm, 8mm直徑)
電容及插入損耗低
具有低弧光電壓的過壓保護器件
較高精度的放電電壓，適用于高精密設計
依據ITU K.12測試

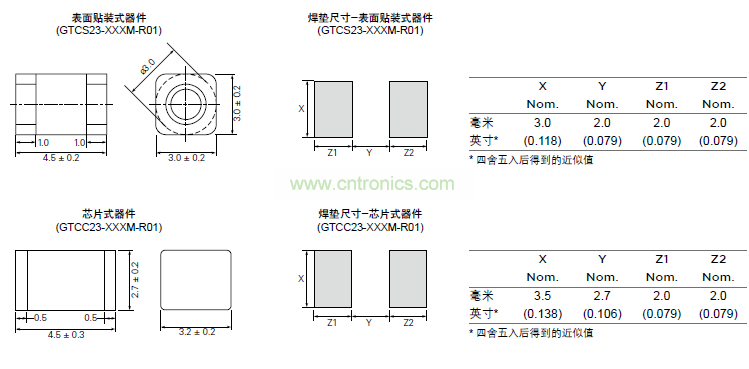

不同引線形狀和表面貼裝式選擇
可選擇失效保護機構
無放射性材料
符合UL497B和UL1449認證

應用

電信
- MDF模組、xDSL設備、RF系統、天線、基站保護

工業及消費電子產品，例如
- 電源、浪涌保護器、報警系統
[page]
[page]
失效保護機構

失效保護機構(FS)

失效保護機構是安裝在位于氣體放電管中心電極焊塊上的短路簧片。如圖G12所示，在正常的工作條件下，焊塊使得彈簧片浮在外側電極之上。當長時間放電使氣體放電管溫度達到焊塊的熔點時，焊塊就會被軟化，促使短路彈片被激活，并與兩個外側電極搭接。這個過程導致三個電極之間永久短路，建立起一條低阻抗路徑，將故障電流引到地面，而不會產生顯著的熱量。
失效保護機構(FT)

失效保護機構是焊接在中心電極上帶塑料薄片的短路簧片。在正常的工作條件下，塑料薄片與兩個外側電極隔離，如圖G13。當長時間放電使氣體放電管溫度達到塑料薄片的熔點時，塑料薄片就會被軟化，促使短路彈片被激活，并與兩個外側電極搭接。這個過程導致三個電極之間永久短路，建立起一條低阻抗路徑，將故障電流引到地面，而不會產生顯著的熱量。
氣體放電管溫度

工作溫度范圍
無失效保護機構器件：-40℃/+90℃
有失效保護機構器件：-20℃/+65℃

儲存溫度范圍
無失效保護機構器件：-40℃/+90℃
有失效保護機構器件：-20℃/+65℃
