    淺析電路板設計中元器件布局的七大原則

    發布時間:2018-12-06 責任編輯:lina

    【導讀】元器件是電子電路中的獨立個體,電流通過它能產生頻率幅度變化或改變流向的個體零件叫器件,否則就叫元件。在半導體電路中晶體管(三極管、二極管、可控硅等)是器件,而電阻、電容、電感是元件,合起來稱元器件。本文將會介紹的是電路板設計中器件的布局原則。

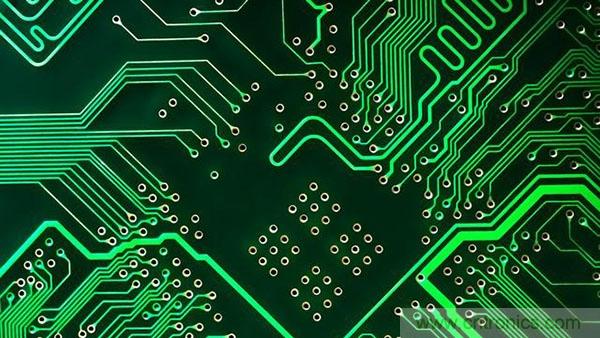

    淺析電路板設計中元器件布局的七大原則

    元器件是電子電路中的獨立個體,電流通過它能產生頻率幅度變化或改變流向的個體零件叫器件,否則就叫元件。在半導體電路中晶體管(三極管、二極管、可控硅等)是器件,而電阻、電容、電感是元件,合起來稱元器件。本文將會介紹的是電路板設計中器件的布局原則。

    一、方便原則

    在電路板的設計中經常會應用到電位器,可調電容,按鍵開關,可調電感等調節器件,這類器件我們?cè)谠O(shè)計好整塊電路板后可能要對他們進行調節,有的器件如按鍵還有可能成為電路板的開啟按鍵因此這類器件在設計的時候要將他們放在電路板的邊緣或者其他易于接觸的地方。

    二、應力原則

    在設計如各種USB接口,仿真下載器接口或者是其他的插拔類器件時,由于其需要較大的力進行插拔,為防止應力集中對電路板造成不可修復的風險,通常將這類器件布置在電路板的中心對稱軸上。

    三、大功率器件散熱原則

    在電路板的布局中如果遇到易于發熱元件應該將這些元件放在電路板的邊緣或者其他元器件少的區域,有時還要為其加上散熱片等措施。同時將對溫度敏感型器件遠離發熱元件,以免影響系統的精度和穩定性。

    四、隔離原則

    1.電路中如果同時存在模擬電路和數字電路應該將兩塊電路采用隔離器件隔離并且分模塊區域化布局。

    2.在電路中同時存在低頻電路和高頻電路時,在不影響高頻電路的基礎上,對高低頻電路進行隔離。

    3.電路中出現強弱電信號時同樣需要將兩個信號進行隔離,如光耦隔離,變壓器隔離等,以防止強電對弱電的干擾。

    五、就近原則

    1. 在電路板上經常會存在10uf電容并接104電容這樣的防止電壓軌道塌陷電路,這兩個器件要近可能的挨著相應元器件的電源端口。

    2.盡可能將兩個高頻器件的連線保持最短。

    3.EMI濾波器要與EMI源盡可能保持最近。

    六、美觀與可制造原則

    美觀性是指整塊電路板的設計應保持疏密得當,核心控制器在中央其余的子電路勻稱分布其周圍。可制造性是指所設計出的電路板應當充分考慮代工廠的加工能力,和你在焊接裝配時元器件的位置應合適并且能與外殼匹配。

    七、易于替換性原則

    易于替換性原則通常是指后期維修時易于維護,將晶振等易于損壞的器件在布局時應考慮其易于拆卸。
