不良表現的表現方式主要有以下幾種：



1、組裝偏移

2、磁芯崩缺

3、磁芯下限

4、印刷不良

5、感量高



對于每一種都有相對應的解決方法，可以提高產品的合格率！



1、組裝偏移

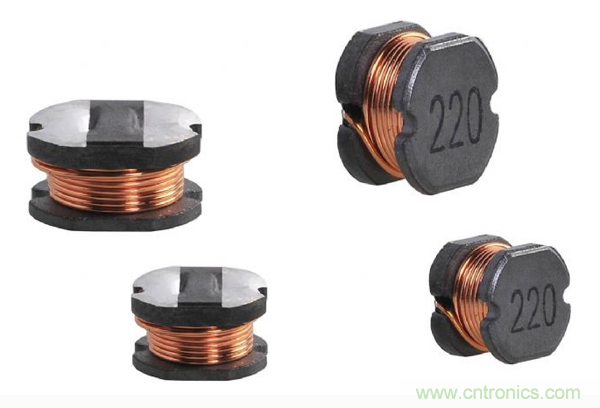

由于貼片功率電感由磁芯、磁罩、與BASE配合組裝成型的。在公差與配合協調不是很到位的情況下，便會產生一定的組裝位移，因為磁芯、磁罩、BASE均有不同的公差范圍，如果均能夠取中心值那么便會杜絕掉組裝偏移的產生。



2、磁芯崩缺



磁芯采用鐵粉在高溫下燒結而成，抗沖擊強度不高，在組裝過程中高溫膠水在烤箱穩定的作用下，產生一定的粘接強度。如果此時產品排列太密集或者使用膠量過多，從產品中溢出來的膠水將附著在附近的產品上，使產品相互粘連著，在用力去下產品時將會拉掉附著膠。水部位的磁芯，產品磁芯崩缺現象，杜絕方法有：適度使用膠量同時產品排列密度控制。



3、磁芯傾斜



磁芯傾斜，通常也會叫做組裝不良。確實磁芯下限是因為組裝過程中造成的不良。由于磁芯、磁環均有固定的卡槽位，如果磁芯放入磁環時位放入卡槽位，放在了輪廓上，將會產生一邊高一邊低的現象，磁芯便會傾斜著。由此產生不良，杜絕不良產生的方法必須對準相應的卡槽位。



4、印刷不良



從印刷不良可分為：印字短字、印字模糊、印字印反等。造成這些不良現象基本上是網版清洗度不夠，印字的力度不夠，印字網版對位不準等。



5、感量高



一般是生產功率電感的過程中造成的。如線圈圈數不準，磁芯成分的問題，已經繞線的排線平整度，以及封裝的密閉性，同時組裝的配合也會關聯到電感量的不良。在電感這個行業，對電感量偏差控制稍稍不夠精致，便導致大量的不良產生。
