在陶瓷電容選型時，溫度系數代碼的含義是一個常見的問題，這些代碼表示在一定的范圍內，電容容值隨溫度的變化而變化規律。理解這些代碼首先要知道代碼所遵循的標準和等級分類。

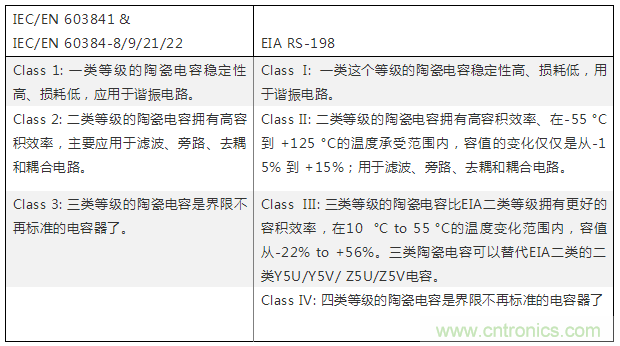

這些代碼主要被分為國際電工技術委員會（IEC）和美國電子工業聯合會（EIA）標準。下面是兩種不同等級的分類和定義。





關于溫度等級的分類的理解，可以參考溫度系數的詳細參數。

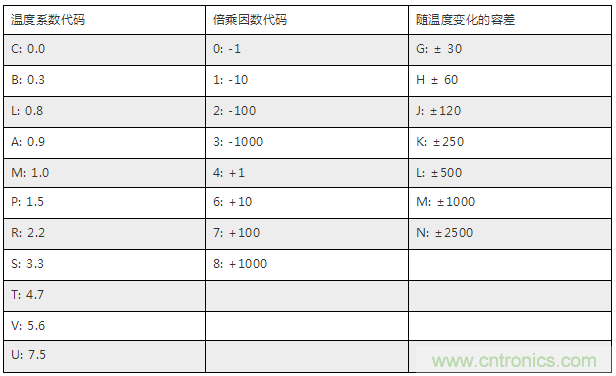

一類等級IEC/EN 60384-8/21 和 EIA-RS-198

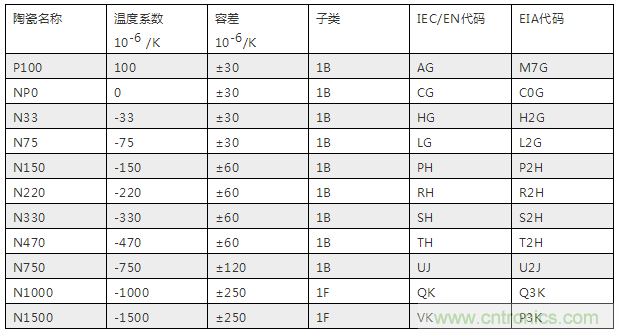

一類等級IEC/EN 60384-8/21 和EIA-RS-198。





根據上面的表可以看出，一個“NP0”電容和“C0G”電容的漂移都為0，容差都為±30 ppm/K；一個“N1500” 電容和“P3K”電容的漂移都為−1500ppm/K，最大容差都為±250 ppm/°C。



請注意到IEC和EIA標準的電容代碼為工業電容代碼，這不同于軍用電容代碼。

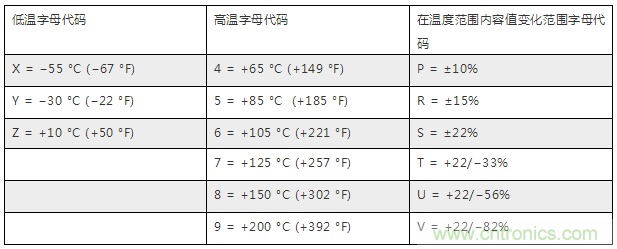

二類等級參照IEC/EN 60384-9/22標準





舉個列子，一個代碼為Z5U的電容工作溫度范圍為+10°C 到 +85 °C，容差為+22% 到 -56%；一個X7R的電容的工作溫度為-55°C 到 +125 °C，容差為±15%。



下面是一些常見二類等級的工作溫度和容差參數：

X8R (-55/+150, ΔC/C0 = ±15%)

X7R (-55/+125 °C, ΔC/C0 = ±15%)

X6R (-55/+105 °C, ΔC/C0 = ±15%)

X5R (-55/+85 °C, ΔC/C0 = ±15%)

X7S (-55/+125, ΔC/C0 = ±22%)

Z5U (+10/+85 °C, ΔC/C0 = +22/−56%)

Y5V (-30/+85 °C, ΔC/C0 = +22/−82%)

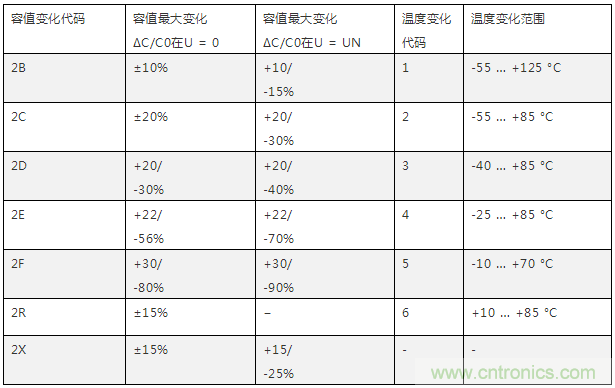

二類等級參照IEC/EN 60384-9/22標準。





在一些情況下，EIA代碼跟IEC/EN代碼可以對應起來的，可能會有些微小的變化，但一般可以接受。下面是一些對應：

X7R 與2X1相似；

Z5U 與2E6相似；

Y5V 與2F4相似；區別: Y5V（ΔC/C0 = +30/-80%），2F4（ΔC/C0 = +30/-80%）

X7S 與2C1相似；區別: X7S（ΔC/C0 = ±20%），2C1（ΔC/C0= ±22%）

X8R 沒有與之相似的IEC/EN 代碼。



來源：Digi-Key
