半導體



半導體( semiconductor)，指常溫下導電性能介于絕緣體(insulator)與導體(conductor)之間的材料。人們通常把導電性差的材料，如煤、人工晶體、琥珀、陶瓷等稱為絕緣體。而把導電性比較好的金屬如金、銀、銅、鐵、錫、鋁等稱為導體。



與導體和絕緣體相比，半導體材料的發現是最晚的，直到20世紀30年代，當材料的提純技術改進以后，半導體才得到工業界的重視。常見的半導體材料有硅、鍺、砷化鎵等，而硅則是各種半導體材料中，在商業應用上最具有影響力的一種。



芯片



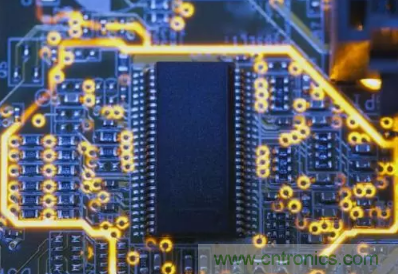

芯片，又稱微芯片(microchip)、集成電路(integrated circuit， IC)。是指內含集成電路的硅片，體積很小。一般而言，芯片(IC)泛指所有的半導體元器件，是在硅板上集合多種電子元器件實現某種特定功能的電路模塊。它是電子設備中最重要的部分，承擔著運算和存儲的功能。廣泛應用于軍工、民用等幾乎所有的電子設備。



講到這里你大概對于半導體和芯片有個簡單了解了，接下來我們來聊聊半導體芯片。



半導體芯片是什么？



一般情況下，半導體、集成電路、芯片這三個東東是可以劃等號的，因?yàn)橹v的其實是同一個事情。





半導體是一種材料，分為表格中四類，由于集成電路的占比非常高，超過80%，行業習慣把半導體行業稱為集成電路行業。而芯片就是集成電路的載體，廣義上我們就將芯片等同于了集成電路。



所以對于小白來說，只需要記住，當芯片、集成電路、半導體出現的時候，別慌，是同一碼事兒。



半導體芯片內部結構



半導體芯片雖然個頭很小。但是內部結構非常復雜，尤其是其最核心的微型單元——成千上萬個晶體管。我們就來為大家詳解一下半導體芯片集成電路的內部結構。一般的，我們用從大到小的結構層級來認識集成電路，這樣會更好理解。



1系統級



我們還是以手機為例，整個手機是一個復雜的電路系統，它可以玩游戲、可以打電話、可以聽音樂... ...



它的內部結構是由多個半導體芯片以及電阻、電感、電容相互連接組成的，稱為系統級。(當然，隨著技術的發展，將一整個系統做在一個芯片上的技術也已經出現多年——SoC技術)



2模塊級



在整個系統中分為很多功能模塊各司其職。有的管理電源，有的負責通信，有的負責顯示，有的負責發聲，有的負責統領全局的計算，等等 —— 我們稱為模塊級，這里面每一個模塊都是一個宏大的領域。





3寄存器傳輸級(RTL)



那么每個模塊都是由什么組成的呢？以占整個系統較大比例的數字電路模塊(它專門負責進行邏輯運算，處理的電信號都是離散的0和1)為例。它是由寄存器和組合邏輯電路組成的。



寄存器是一個能夠暫時存儲邏輯值的電路結構，它需要一個時鐘信號來控制邏輯值存儲的時間長短。



實際應用中，我們需要時鐘來衡量時間長短，電路中也需要時鐘信號來統籌安排。時鐘信號是一個周期穩定的矩形波?，F(xiàn)實中秒鐘動一下是我們的一個基本時間尺度，電路中矩形波震蕩一個周期是它們世界的一個時間尺度。電路元件們根據這個時間尺度相應地做出動作，履行義務。



什么是組合邏輯呢，就是由很多“與(AND)、或(OR)、非(NOT)”邏輯門構成的組合。比如兩個串聯的燈泡，各帶一個開關，只有兩個開關都打開，燈才會亮，這叫做與邏輯。



一個復雜的功能模塊正是由這許許多多的寄存器和組合邏輯組成的。把這一層級叫做寄存器傳輸級。



4門級



寄存器傳輸級中的寄存器其實也是由與或非邏輯構成的，把它再細分為與、或、非邏輯，便到達了門級(它們就像一扇扇門一樣，阻擋/允許電信號的進出，因而得名)。



5晶體管級



無論是數字電路還是模擬電路，到最底層都是晶體管級了。所有的邏輯門(與、或、非、與非、或非、異或、同或等等)都是由一個個晶體管構成的。因此集成電路從宏觀到微觀，達到最底層，滿眼望去其實全是晶體管以及連接它們的導線。



雙極性晶體管(BJT)在早期的時候用的比較多，俗稱三極管。它連上電阻、電源、電容，本身就具有放大信號的作用。



像堆積木一樣，可以用它構成各種各樣的電路，比如開關、電壓/電流源電路、上面提到的邏輯門電路、濾波器、比較器、加法器甚至積分器等等。由BJT構建的電路我們稱為T(mén)TL(Transistor-TransistorLogic)電路。BJT的電路符號長這個樣子：



　



但是后來金屬-氧化物半導體場效應晶體管(MOSFET)的出現，以優良的電學特性、超低的功耗橫掃IC領域。除了模擬電路中BJT還有身影外，基本上現在的集成電路都是由MOS管組成的了。



同樣的，由它也可以搭起來成千上萬種電路。而且它本身也可以經過適當連接用來作電阻、電容等基本電路元件。MOSFET的電路符號如下：





綜上所述，在實際工業生產中，芯片的制造，實際上就是成千上萬個晶體管的制造過程。只不過現實中制造芯片的層級順序正好反過來了，是從最底層的晶體管開始一層層向上搭建。



也就是說，按照“晶體管->芯片->電路板”的順序，我們最終可以得到電子產品的核心部件——電路板。
