    晶振不起振怎么辦?看這波操作如何自救!

    發布時間:2020-02-10 責任編輯:lina

    【導讀】晶振在現代器件中隨處可見,因此晶振的重要性不言而喻。但在晶振使用過程中,常常出現一些意料之外的晶振故障,如為何晶振不起振。

    晶振在現代器件中隨處可見,因此晶振的重要性不言而喻。但在晶振使用過程中,常常出現一些意料之外的晶振故障,如為何晶振不起振。

    本文中,首先將為大家介紹晶振不起振的原因以及解決方案,其次將闡述 CH340 晶振不起振的應對措施以供大家參考。如果你對本文即將討論的問題存在一定興趣,不妨繼續往下閱讀哦。

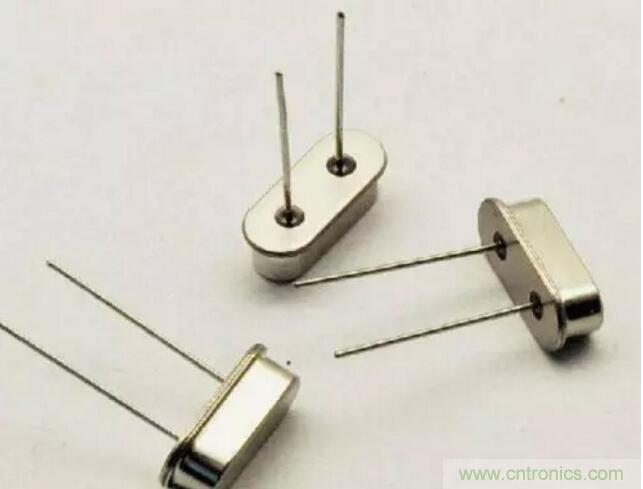

     晶振不起振怎么辦?看這波操作如何自救!


    遇到單片機晶振不起振是常見現象,那么引起晶振不起振的原因有哪些呢?讓我們一起來看看吧。

    一、晶振不起振的原因
    (1)PCB 板布線錯誤;

    (2)單片機質量有問題;

    (3)晶振質量有問題;

    (4)負載電容或匹配電容與晶振不匹配或者電容質量有問題;

    (5)PCB 板受潮,導致阻抗失配而不能起振;

    (6)晶振電路的走線過長;

    (7)晶振兩腳之間有走線;

    (8)外圍電路的影響。

    二、解決方案
    (1)排除電路錯誤的可能性,因此你可以用相應型號單片機的推薦電路進行比較。

    (2)排除外圍元件不良的可能性,因?yàn)橥鈬慵o(wú)非為電阻,電容,你很容易鑒別是否為良品。

    (3)排除晶振為停振品的可能性,因?yàn)槟悴粫?huì)只試了一二個晶振。

    (4)試著改換晶體兩端的電容,也許晶振就能起振了,電容的大小請參考晶振的使用說明。

    (5)在 PCB 布線時晶振電路的走線應盡量短且盡可能靠近 IC,杜絕在晶振兩腳間走線。

    三、無源晶體與有源晶振的區別、應用范圍及用法

    1、無源晶體——無源晶體需要用 DSP 片內的振蕩器,在 datasheet 上有建議的連接方法。無源晶體沒有電壓的問題,信號電平是可變的,也就是說是根據起振電路來決定的,同樣的晶體可以適用于多種電壓,可用于多種不同時鐘信號電壓要求的 DSP,而且價格通常也較低,因此對于一般的應用如果條件許可建議用晶體,這尤其適合于產品線豐富批量大的生產者。無源晶體相對于晶振而言其缺陷是信號質量較差,通常需要精確匹配外圍電路(用于信號匹配的電容、電感、電阻等),更換不同頻率的晶體時周邊配置電路需要做相應的調整。建議采用精度較高的石英晶體,盡可能不要采用精度低的陶瓷警惕。

    2、有源晶振——有源晶振不需要 DSP 的內部振蕩器,信號質量好,比較穩定,而且連接方式相對簡單(主要是做好電源濾波,通常使用一個電容和電感構成的 PI 型濾波網絡,輸出端用一個小阻值的電阻過濾信號即可),不需要復雜的配置電路。有源晶振通常的用法:一腳懸空,二腳接地,三腳接輸出,四腳接電壓。相對于無源晶體,有源晶振的缺陷是其信號電平是固定的,需要選擇好合適輸出電平,靈活性較差,而且價格高。對于時序要求敏感的應用,個人認為還是有源的晶振好,因?yàn)榭梢赃x用比較精密的晶振,甚至是高檔的溫度補償晶振。有些 DSP 內部沒有起振電路,只能使用有源的晶振,如 TI 的 6000 系列等。有源晶振相比于無源晶體通常體積較大,但現在許多有源晶振是表貼的,體積和晶體相當,有的甚至比許多晶體還要小。

    四、CH340 晶振不起振的現象及解決方法

    晶振不起振怎么辦?看這波操作如何自救!

    現象:
    連接電腦后,能夠發現設備。(CH340,COM),但是打了個嘆號。提示“由于 Windows 無法加載這個設備所需的驅動程序,導致這個設備工作異常。(代碼 31)”
    用示波器觀察,發現晶體沒有起振。

    排查過程:

    1、先更換晶體;不行

    2、然后對照數據手冊檢查原理圖,發現 V3 引腳應該接 0.01uF 電容,而我用了 0.1uF,換,發現還是不行。

    3、更換芯片,不行。

    4、更換 USB 線,不行。

    5、后來在官方 BBS 上也有晶體不起振的情況,具體是上電瞬間晶體起振,稍后即為高電平。

    用示波器測發現我的也是。但是他那個是因?yàn)樾盘?hào)線 D+D- 沒有加屏蔽導致。雖然沒解決問題,但既有啟示也有進展。

    此外還得到另外一個信息,如果 CH340 和電腦通信異常,那么芯片會進入睡眠狀態,此時晶體是不起振的。也就是說晶體不起振未必是設備硬件的問題。還和上位機有關。

    6、從官網下載了最新的驅動程序,還是不行。

    7、最后還是要感謝度娘,搜索上面的提示“由于 Windows 無法加載這個設備所需的驅動程序,導致這個設備工作異常。(代碼 31)”,有個解答如下“從設備管理器中手動刪除這個硬件信息,再掃描硬件改動就應該可以發現這個硬件信息,不需要系統自動搜索驅動,而是手動指向驅動所在的文件夾,(如果沒有驅動的話,可以事先下載并解壓好。)這樣就可以重新安裝它的驅動程序了。”

    按照操作,就能夠正常識別了。
