在現代系統集成控制當中，大型的信號切換系統都是各種場所必不可少的，目前主流的信號切換系統包括CREATOR快捷等大型切換系統產品，其中有AV信號切換系統、RGB信號切換系統、DVI信號切換系統以及HDMI信號切換系統等等。但就目前而言，各種環境的差異特別是周邊電磁干擾的影響，都會對各種信號切換系統造成一定程度上的影響，因此，各個廠家在自己信號切換系統中，都采用了EMI/EMC抑制等技術。下面，我簡單介紹一些相關問題：

產品的種類和測試機構不同，EMI/EMC的測試要求也不同。但還是可以將EMI/EMC測試大致分為兩類：
　　
輻射：該測試限定了某產品輻射或傳導的信號幅度和頻率，從而使其不會對其它產品產生干擾。
　　
敏感度(也稱為抗擾度)：該測試通過限定會干擾設備正常工作的輻射和傳導信號的幅度和頻率，說明產品的輻射抑制能力。

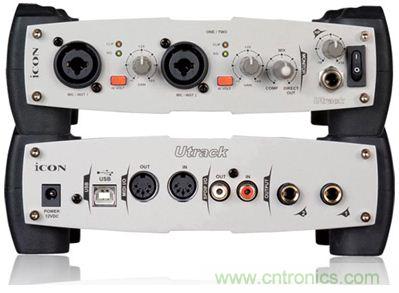

圖題：音頻接口

EMI/EMC測試失敗通常發生在產品設計中最薄弱的環節（信號和干擾)從這個環節進入或離開經過屏蔽和濾波的裝置。在音頻/視頻接口中，最薄弱的地方就是連接設備的電纜，它們相當于天線。對于電腦來說，將顯示器和揚聲器連接至電腦的電纜是最薄弱的環節，它常常會引起EMI/EMC問題。我們可能會認為只有高帶寬的視頻接口才會產生這種問題，而低頻音頻接口不會有這種問題。所有放大器都采用A類音頻放大器時確實是這樣。然而，目前所采用的高效D類放大器都具有高頻開關信號，如果不進行適當?shù)臑V波和屏蔽，也會存在EMI問題。
　　
計算機普遍采用的視頻格式，也就是我們所說的“圖形”，和電視的視頻形式是不一樣的。計算機視頻包括紅、綠和藍色(R、G、B)模擬視頻信號，以及行、場同步和DDC5組成的邏輯信號，所有這些信號都具有快速上升/下降時間。視頻連接器通常采用高密度超微D型連接器，用來連接顯示器和電腦。雖然這個方案結合了視頻信號屏蔽(同軸)和共模扼流圈(CMC)等措施來降低輻射和傳導EMI，但還是需要增加濾波環節，才能夠確保滿足EMI要求。在廣播視頻應用中，采用類似的濾波措施來消除電視圖像中的混疊瑕疵。然而在圖形視頻中卻不能這么做，因?yàn)閳D形視頻的目的是在盡可能高的分辨率下重現“開”、“關”像素的棋盤狀圖案。因此，為實現最佳的顯示性能，我們希望帶寬越大越好。但在實際應用中，必須權衡考慮EMI和視頻性能，因此只好犧牲視頻帶寬。對于多信號視頻接口，多種因素需要權衡考慮。
　　
音頻接口要在不產生EMI的情況下獲得效率和性能，要解決一系列不同的問題。在便攜式應用中，我們想要最大限度延長電池壽命，而不期望效率低下的設計產生熱量，因此D類放大器得到了廣泛應用。問題是D類放大器使用PWM來實現高效率，這與開關電源很相似。使用非屏蔽揚聲器連線接至輸出端時，連線會像天線一樣輻射EMI。盡管時鐘頻率(典型值為300kHz至1MHz)高于音頻頻譜，但它是一個具有大量諧波分量的方波。用來濾除該諧波分量的濾波器尺寸比較大，而且成本又高。在膝上型電腦等便攜應用中，由于尺寸原因，這不是一個可行的解決方案。
　　
在諸多的EMI/EMC抑制技術當中，MAX9511和MAX9705代表了EMI/EMC控制的先進技術，因此被逐漸的應用到具體產品當中。將這些器件應用于產品當中可以有效降低EMI。不必像以前那樣依靠大尺寸外部濾波器和屏蔽等會增加成本和尺寸的方法，這些器件采用了當今最先進的技術，有效保證了電磁兼容性和性能。
