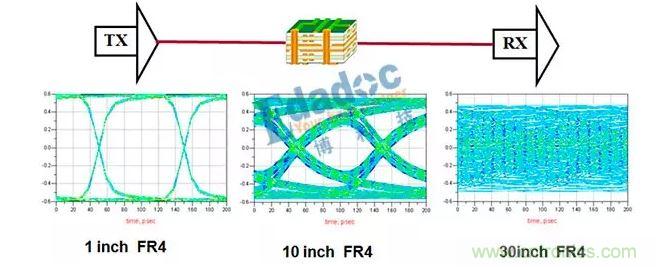

【導讀】關于損耗的現象，大家看的最多的應該是類似于下面這幅圖了，走線越長眼圖閉合度越高，直至完全沒有眼睛。
這張圖描述的是損耗過大的現象。不過如果只是單單說一個眼圖閉合并不能精確的描述它。的確，眼高從1100mV左右到了后面的沒有眼睛，但是還需要注意它的峰峰值從1200mV只衰減到了1000mV。眼圖閉合的原因是高頻分量過多的衰減。下面這張圖能從頻域中更直觀的看出衰減的情況：
右邊的兩幅頻譜圖相除就是我們S參數中的插損了。
要避免這樣的情況出現，最最簡單的方法就是縮短我們的傳輸距離，但是為了詩與遠方，信號的長距離傳輸不可避免，那么我們必須使用其他的方法，向這樣的頻率選擇性衰減宣戰了。
第一個方法，減小信號的帶寬，使用較集中的頻譜傳輸信號，1GHz跟10GHz的衰減相差十萬八千里，4999MHz跟5001MHz差別總不大了吧。無線通信就是這么干的，可是帶寬窄意味著傳輸?shù)男畔⒘可伲獋鬏敻嗟男畔⒖刹荒軉蜗虻倪@么干。
第二個方法，使用更好的材料，板材，銅箔，玻纖布等等。下圖是當前主流高中低損耗板材，在傳輸同樣距離情況下的眼圖對比：
效果立竿見影，同樣價格也立竿見影
第三種方法，用光纖傳輸。這個也是很多人想的方向，當前的光傳輸方案還是無法避免在板上引出較長的走線。在板上埋入光纖的話成本比上一中方法更不可能接受。不過在將來有什么技術革新的話倒還是喜聞樂見的。
方法還有很多，但是上面例舉的方法都是想著如何減小頻率選擇性衰減，有沒有什么辦法能讓我們看著這些損耗說“他強任他強，清風撫山崗，他橫由他橫，明月照大江”呢？

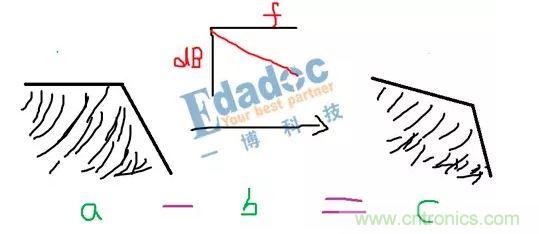

當然有，那就是預加重與均衡。我們知道信號由初始的頻譜a，經過一個有損耗的通道損耗了頻譜b，到接收端的時候變成頻譜c，

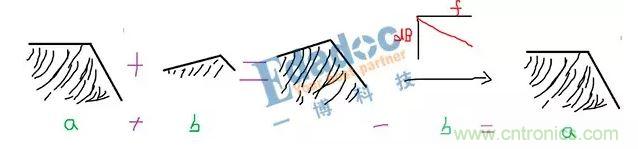

頻譜c構成的信號不能滿足我們正確接收信號的要求，那我們能不能在發送端發送之前先加上損耗b，使得在接收端得到的為a+b-b=a呢？
顯然是可以的，這就是預加重均衡的基本思路。
