高速差分過孔間的串?dāng)_



對于板厚較厚的PCB來說，板厚有可能達到2.4mm或者3mm。以3mm的單板為例，此時一個通孔在PCB上Z方向的長度可以達到將近118mil。如果PCB上有0.8mm pitch的BGA的話，BGA器件的扇出過孔間距只有大約31.5mil。



如圖1所示，兩對相鄰差分過孔之間Z方向的并行長度H大于100mil，而兩對差分過孔在水平方向的間距S=31.5mil。在過孔之間Z方向的并行距離遠大于水平方向的間距時，就要考慮高速信號差分過孔之間的串?dāng)_問題。順便提一下，高速PCB設計的時候應該盡可能最小化過孔stub的長度，以減少對信號的影響。如下圖所1示，靠近Bottom層走線這樣Stub會比較短。或者可以采用背鉆的方式。

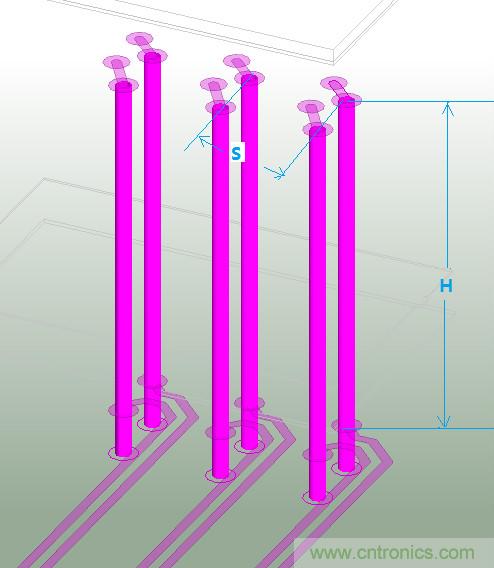

圖1：高速差分過孔產生串?dāng)_的情況（H>100mil, S=31.5mil ）



差分過孔間串?dāng)_的仿真分析



下面是對一個板厚為3mm，0.8mm BGA扇出過孔pitch為31.5mil，過孔并行距離H=112mil的設計實例進行的仿真。

如圖2所示，我們根據走線將4對差分對定義成8個差分端口。

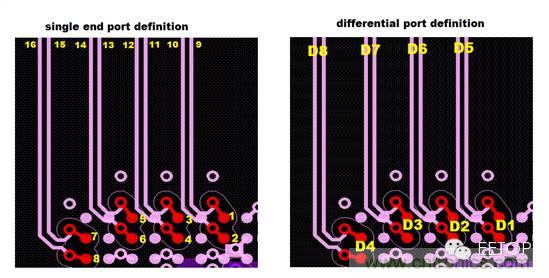

圖2：串?dāng)_仿真端口定義



假設差分端口D1—D4是芯片的接收端，我們通過觀察D5、D7、D8端口對D2端口的遠端串?dāng)_來分析相鄰?fù)ǖ赖拇當_情況。由圖3所示的結果我們可以看到距離較近的兩個通道，通道間的遠端串?dāng)_可以達到-37dB@5GHz和-32dB@10GHz，需要進一步優化設計來減小串?dāng)_。

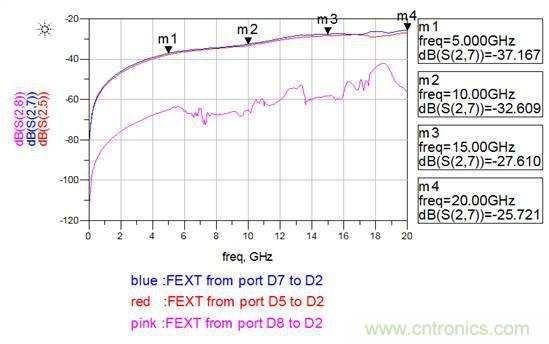

圖3：差分對間的串?dāng)_仿真結果



也許讀到這里您會產生疑問：如何判定是差分過孔引起的串?dāng)_而不是差分走線引起的串?dāng)_呢？



為了說明這個問題，我們將上述的實例分成BGA扇出區域和差分走線兩部分分別進行仿真。仿真結果如圖4所示：



圖4：BGA扇出區域和差分走線串?dāng)_仿真結果



從圖4右側的仿真結果可以看出差分走線間的串?dāng)_都在-50dB以下，在10GHz頻段下甚至達到了 -60dB以下。而BGA扇出區域的串?dāng)_和原來整體仿真的串?dāng)_數值比較接近。從圖4中的仿真結果我們可以得出在上述實例中差分過孔間的串?dāng)_起主要作用。



差分過孔間串?dāng)_的優化



了解了此類問題產生串?dāng)_的根源，優化差分過孔之間串?dāng)_的方法就比較明確了。增加差分過孔之間的間距是簡單易行并且十分有效的方法。我們在實例原設計的基礎上將差分過孔位置進行了優化，使得每對差分過孔之間的間距大于75mil。從圖5所示的仿真結果以及表1的數據對比可以看出，優化后的遠端串?dāng)_比原設計在15GHz頻帶內有15~20dB的改善，在15~20GHz頻帶內有10dB的改善。



圖5：優化差分過孔間距后串?dāng)_仿真結果



表1：優化差分過孔間距前后串?dāng)_仿真數據對比



TI公司推出的應用于25/28Gbps接口速率的DS280BR810芯片在PCB設計上可以使用這種降低串?dāng)_的扇出方法。DS280BR810是一個8通道28Gbps低功耗線性均衡器。
