    日本Mectron開發出可保持立體形狀的柔性底板

    發布時間:2010-06-11 來源:技術在線

    產品特性:
    • 能夠實現可伸縮的底板和立體布線
    • 所用液晶聚合物經得住260℃的回焊
    • 易于封裝并可有效利用縫隙
    應用范圍:
    • 封裝


    日本Mectron可立體成型的柔性底板“立體成型FPC”在“JPCA Show 2010”(2010年6月2~4日)上參考展出。該底板由熱可塑性液晶聚合物和銅箔構成,形成希望的構造并加熱后冷卻,可以保持其形狀。預定在2010年度內完成技術開發,2011年度開始量產。

    立體成型FPC的特點是能夠實現可伸縮的底板和立體布線。例如,將其折疊成多褶并形成螺旋狀,便可以制成可伸縮的底板。估計Mectron會將其用于機器人的關節部分等。

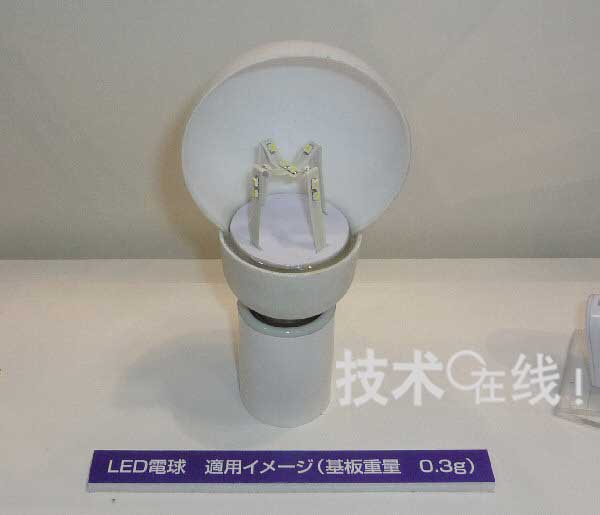

    作為應用立體布線的例子,Mectron還展出了LED燈泡的試制品。通過在立體底板上封裝朝向多個方向的LED模塊,可以擴大光照射范圍。如果在布線層之外再加上散熱用厚銅箔,則LED模塊散熱也會變得很容易。

    此外,還展示了將底板制成與設備縫隙一致的形狀,從而易于封裝并可有效利用縫隙的實例。展出了將封入了天線的底板切成圓形,以及與手機外殼形狀相同的底板。

    立體成型FPC上使用的液晶聚合物,與普通柔性底板中使用的聚酰亞胺相同,也可以經得住260℃的回焊(Reflow)。導熱率方面,聚酰亞胺為0.2W/m·K,液晶聚合物為0.5W/m·K。聚酰亞胺的吸水率為1.5%,液晶聚合物不到0.04%,介電損耗因數前者的為0.009,后者為0.0025。

    可伸縮底板的實例

    可擴大光發射范圍
