    在礦井環境下把PLC應用在饋電開關中

    發布時間:2013-06-08 責任編輯:lynn

    【導讀】在礦井環境中,怎樣能把PLC成功的應用在礦用隔爆型真空饋電開關中,怎樣能更好的簡化配置、降低成本并對程序作出優化設計。本文采用的模塊可以實現過壓、過載、短路、漏電、三相不平衡等功能,具有零序電壓和零序電流采集功能。

    一、系統概述

    礦用隔爆型真空饋電開關(以下簡稱饋電開關)主要用于煤礦井下,在交流50Hz、電壓至1140V,額定電流分別為400A、500A、630A、800A的線路中,作為供電系統的總開關、分支開關,或作為礦用隔爆型移動變電站用饋電開關(打開后蓋板與移動變電站對接),也可作為大容量電動機不頻繁起動之用。具有過載、短路、欠壓、漏電保護(選擇性漏電保護)及漏電閉鎖等功能。產品可應用在礦用隔爆型真空饋電開關等煤礦安全用電監測系統中。

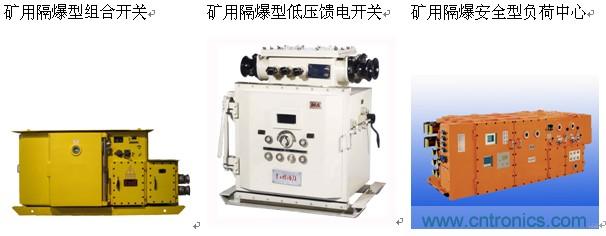

    圖1:PLC應用
    圖1:PLC應用

    圖1-1:PLC應用
    圖1-1:PLC應用

    二、系統配置與功能實現

    1、KBZ630Z控制系統硬件配置

    顯示屏:                   防護等級達到IP65的4行漢字文本顯示屏                一塊,
    可編程控制器:        UN200系列CPU224Q UN 214-1AF23-0XB0           一塊,
    擴展模塊:               三相交流電及漏電監測模塊UN 231-0BH22-0XA0   一塊。
    (注:KBZ800Z型需要兩塊三相交流電及漏電監測模塊)

    2、系統架構

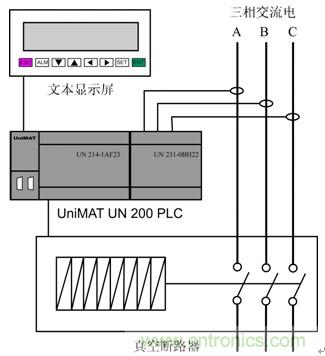

    該系統由一套UniMAT PLC+文本屏構成的控制系統和真空斷路器構成的執行系統構成。如圖所示。其中CPU進行一些邏輯控制,礦用模塊主要是采集AC電壓、電流和漏電電阻等信號,從而實現系統監測監控并完成漏電閉鎖、過載、短路、斷相、欠壓和過壓等保護功能,具有智能化程度高、性能穩定、動作可靠等優點。
    圖2:CPU進行一些邏輯控制
    圖2:CPU進行一些邏輯控制

    [page]
    3、系統難點

    系統主要是要保證漏電保護動作時間小于50ms和短路保護動作的時間小于100ms,所以要保證CPU的采集處理運行速度很快,UniMAT PLC采用高頻微處理器,指令處理速度比普通PLC提升3-10倍,采用UniMAT UN200 PLC的采集與控制周期時間是12ms,加上外圍的設備時間30ms,共42ms,達到了設備的標準要求。

    4、監控功能設計

    采用文本顯示屏,配合UniMAT UN200系列小型PLC,實現對饋電開關的工作狀態、參數和故障類型顯示和記憶,并可對具體參數進行修改調整,友好的用戶界面,具有良好的人機對話功能,可大大提高判斷故障和排除故障的效率。

    所有模擬信號全部處理為數字信號,具有抗干擾能力強、接線簡潔、信息量大、控制可靠準確等特點。

    具有完備的自檢、自診斷和故障模擬實驗功能,可方便地檢查保護和控制系統正常與否。

    5、系統功能實現

    該饋電開關充分考慮煤礦井下的工作環境,集機械制造、自動化、測控技術與儀器儀表、計算機應用科學技術等學科于一身,其主要技術指標如下:

    電壓等級:1140V/660V;頻率:50HZ;
    總額定電流:800A、1200A,單臺工作電流可達到400A;
    漏電閉鎖保護:附加直流檢測,1140V-40K歐、660V-22K歐;
    漏電保護動作:1140V-20K歐、660V-11K歐;
    短路保護:為額定電流的3-10倍;
    過壓和欠壓保護:0.75Ue<U<1.15Ue;
    超溫保護和超限保護;
    開關設備有漏電試驗和過流試驗按鈕,可隨時檢測饋電開關保護功能;
    :

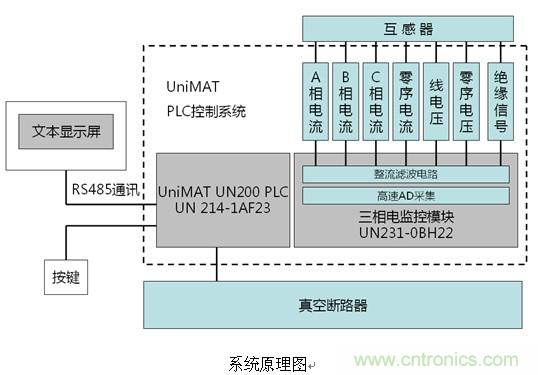

    圖3:系統原理圖

    目前國內大多數饋電開關采用西門子+變送器+漏 電保護器控制的方案,盡管該方案能達到系統要求,但是在控制功能上有很大局限性。采用此方案替代上述方案后可以對整個饋電開關的工藝參數如電流、電壓等參 數進行在線檢測。降低了客戶的成本,保證了工藝條件的穩定、提高了產品的響應速度。采用文本顯示屏,利用顯示屏反應出來的報警信息,工作人員很容易排除故 障。提高了生產效率。

    [page]

    6、系統亮點

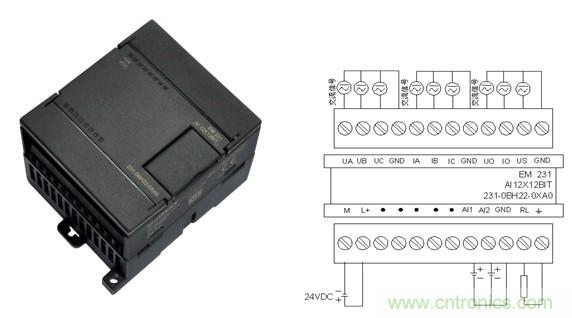

    該系統所采用的三相交流電及漏電監測模塊UN 231-0BH22-0XA0是一大亮點,該模塊通過交流互感器能夠?qū)崿F(xiàn)對交流電信息的采集,配合CPU的運算和控制,可以實現過壓、欠壓、過載、短路、漏電、三相不平衡保護等功能;能夠?qū)﹄娋W(wǎng)絕緣電阻進行監測;具有零序電壓和零序電流采集功能。該產品是UN200PLC的一個擴展模塊,具體見下圖和接線圖:
    圖4:UN200PLC的一個擴展模塊
    圖4:UN200PLC的一個擴展模塊

    該模塊技術指標如下表示:
    圖5:模塊技術指標
    圖5:模塊技術指標

    該模塊還可以應用于多種電源監測控制類產品上去,比如各種電氣控制的配電系統監測,小型變電站的監測系統以及其他組合開關等。

    三、使用效果分析

    本控制系統在饋電開關系統中實現了預期目的,根據饋電開關系統在實用中的重要程度選擇UN200系列PLC和三相交流電及漏電監測模塊,提高了系統穩定性,達到了系統的響應要求,簡化了配線施工,降低了維護難度,由于該系列PLC和S7-200PLC完全兼容,降低了工程師的開發難度,又在一定程度上節省了系統成本。該系統在投入運行后狀態良好,還應用于多條自動化控制系統的電源屏監控,有較好的行業應用前景。
