LED單元板的好壞應該是LED顯示屏商家比較關心的問題吧，為何呢？因為單元板的質量直接影響LED顯示屏的整體品質和性能。那么如何辨別LED單元板的好壞呢？有什么快速的檢查方法嗎？這里分享給大家一些經驗之談，教你來辨別LED單元板的好壞。
第一 LED單元板板材：有些LED單元板廠家為了低價競爭，采用廉價的阻燃紙質板或者是單面纖維板作為LED燈的PCB線路板。因為，全玻纖PCB板太貴了。剛開始效果上看不出差別，幸運的話還能撐個半年、八個月的，一般情況下不出一年就會因為受潮、紫外線破壞、氧化等原因而斷裂，導致整個LED單元板報廢。高品質的LED單元板必須用雙面全玻纖PCB板，雖然成本高，但質量有保障。
第二 IC：觀察所用IC器件的品牌是否具有一致性。用什么型號的IC，以及用多少個IC足以影響著板子的質量。有一些商家，為了節約成本，在生產單元板的時候會故意減少IC的數量，或者夾雜一些其他牌子的IC。IC不同，怎么能保證板子性能的穩定性呢？
第三 燈珠和芯片：光看肉眼，是無法分辨燈珠的好壞的。只能靠長時間的測試，也就是行家說的老化測試。一般小作坊的做法是，出廠前通電，檢查LED顯示屏是不是能夠正常運作，是不會經過長時間的老化測試的。因為他們花不起這個時間成本和人力成本。
如何分辨LED單元板的好壞？具體檢查方法介紹。
第四 ： 檢查所選材料的外觀品質
①PCB板材和加工質量；
②IC器件品牌和一致性；
③發光點陣品質；

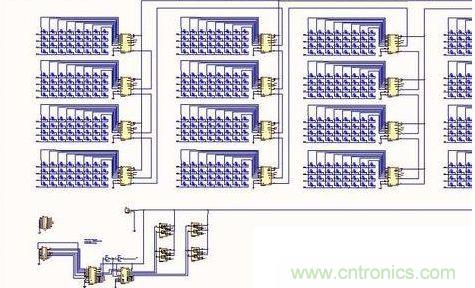

第五 檢查電路設計電路設計規范，PCB布線符合LED顯示技術要求
第六 檢查焊接質量
檢查貼片是否有元件漏貼、錯貼現象，是否有元件管腳毛刺短路的現象。檢查直插件焊點是否光滑圓潤，板面是否清潔整齊，無虛焊漏焊。檢查發光點陣的插裝平整度和油墨顏色的一致性。
第七 通電測試
①通電測試發光點陣的一致性；
②通電測試對行驅動管CEM4953是否有效保護；
③通電測試信號傳輸能力。
