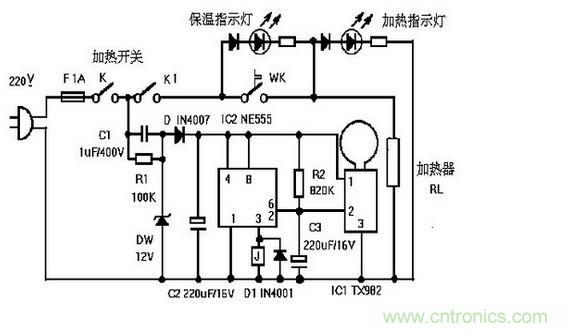

電路原理：圖中新增加的元件有電源部分由Cl、C2、Rl、DW、D組成典型的電容降壓電路，向TX982和555時基電路提供穩定的llV直流電壓。TX982是微波感應控制器，內含微處理器利用微波多普勒效應，在一定的空間內建立微電場，當有人或活動物體進入電場時會反射回波，經電子線路混頻后檢測出極微弱的移頻信號，此信號經智能處理后，可輸出控制信號。TX982的有效監控半徑1～7米。這里沒有采用熱釋電傳感器的原因主要是考慮改裝方便，而且熱釋電傳感器對熱源特別敏感，容易誤動。微波感應控制器只要安裝在飲水機塑料面板后面就能進行探測，不會破壞飲水機外觀。TX982的輸出端采用集電極開路輸出，當微波電路檢測到有人在監控范圍內活動時內部三極管導通10秒，將C3上的電荷泄放掉。555電路組成單穩延時電路，當第2腳低于1/3電源電壓時，第3腳輸出高電平，繼電器吸合，Kl接通加熱器進行加熱，R2和C3組成的延時時間為3分鐘，延時時間設定得比較短，如果人員只是短暫經過，飲水機加熱3分鐘后就會自動停止，如果房間內一直有人，TX982 就會在延時時間內多次觸發單穩電路工作，飲水機就會持續加熱直至達到設定溫度。

如果要進一步提高節能效果，需要對飲水機的加熱罐柞一些小改造，大多數飲水機的保溫措施很簡單，僅僅采用兩片預成型的泡沫塑料將加熱罐圍住而已，所以散熱很快。最好能用聚氨脂材料（一般制造太陽能熱水器的廠家有）在加熱罐四周進行現場發泡填充，這樣處理可以使保溫材科和加熱罐之間沒有間隙，減少空氣流動可以大大提高保溫效果。
