病人的監測數據經過加密，每隔幾分鐘就自動上載至醫院、護理機構或養護機構中的現場采集分析系統。病人可以在預定的時間（每天或每周）到醫生辦公室或診所上載信息，而無需移除監視儀或重新放置電極。無線心電圖監視儀還可以安裝存儲卡，通過手機或局域網進行數據傳輸。除了性能、可靠性、低功耗以及成本等因素，無線心電圖監視儀設計必須支持專用的遙測頻段，以使監視儀的心電圖數據可以迅速、準確、安全的傳輸至數據采集器進行評估。

在北美地區，無線醫療遙測服務（WMTS）頻段以及其它免授權的工業、科學和醫用（ISM）頻段提供專用的頻譜，以確保數據傳輸?shù)臒o干擾、可靠連接。 ADI公司的ADF7021高性能、窄帶ISM收發器IC支持WMTS頻段以及433 MHz、868 MHz與915 MHz的ISM頻段。

ADF7021具有同類最佳的接收機靈敏度，在1 kbps時為-123 dBm，內置T/R開關、VCO tank、RF/IF濾波器、全自動化的自動頻率控制（AFC）與自動增益控制（AGC）電路。為了延長電池壽命，ADF7021可以設置在功耗極低的休眠模式，使電流消耗下降至不足0.1 μA。ADF7021與低功耗微控制器一起使用時，平均待機電流不足2 μA。WMTS優化的無線電電臺參考設計（EVAL-ADF7021DBZ6）包括原理圖與布局，可供用戶作為無線心電圖監視儀設計的參考。

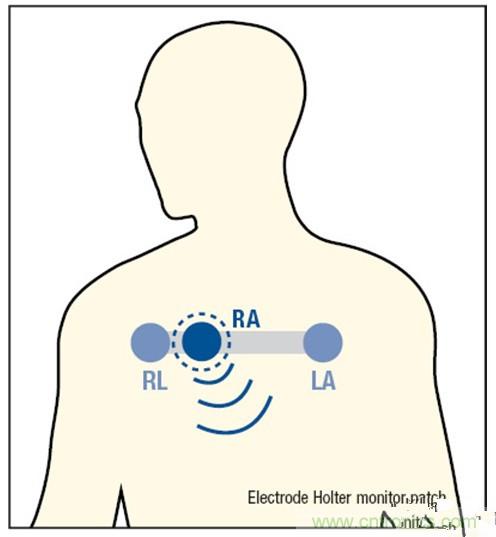

無線動態心電監護儀尺寸極小，足以安裝在心電電極的背面，因為大大減少了噪聲和干擾，其信號精確度優于傳統設計。該電路價格低廉，并能提供診斷級單導 聯心電圖。 由于存在驅動腿，因而無需60 Hz陷波濾波器。 收發器（如下所示的ADF702x）及其外圍電路隨其所使用的頻帶而變化。 由于所有電路可以穿戴在衣物中，極大提升了患者的舒適度和私密性。

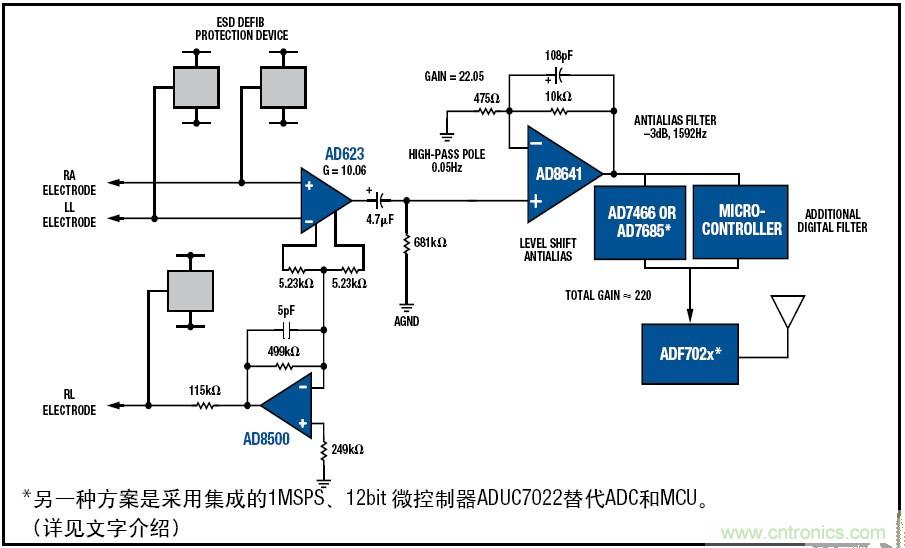

功能框圖

AD623是一款集成單電源儀表放大器，提供軌對軌輸出擺幅和低功耗（3 V電壓功耗為1.5 mW）。其中心節點用于訪問殘留共模信號。

AD8500低功耗、高精密CMOS運算放大器的最大電源電流是1 μA，最大偏置電壓1 mV，典型輸入偏移電流1 pA，提供軌對軌輸入和輸出，采用1.8 V ～ 5.5 V單電源或±0.9 V ～ ±2.75 V雙電源供電。

AD8641低功耗、軌對軌輸出結型場效應晶體管（JFET）放大器具有高輸入阻抗、高精密性能以及低成本，輸入阻抗大于681 kΩ。

AD7466是一款12-bit ADC，采用小型封裝，且功耗極低，3.6 V/50 kSPS時，功耗為480 μW。它采用6引腳SOT-23封裝。對于要求更寬動態范圍和更高信噪比的設計來說，AD7685 PulSAR? ADC可以提供16-bit分辨率，在2.5 V/100 kSPS時，功耗為1.35 mW，它采用3 mm × 3 mm QFN （LFCSP）封裝。

另一種實現此信號鏈的方案是采用ADuC7022 取代ADC和MCU。功能框圖如下。ADuC7022內置16-bit/32-bit MCU，它在單芯片上集成了一個性能高達1 MSPS的ADC。ADC提供必要的動態范圍，以滿足醫用標準，檢測微弱的心電圖波形變化。ARM7架構包括32-bit寄存器，使它能夠?qū)π碾妶D信號進行實時FIR濾波。

功能框圖

ADuC70xx系列均為完全集成的1 MSPS、12位數據采集系統，在單芯片內集成高性能多通道ADC、16位/32位MCU和閃存/EE存儲器。
