【導讀】三極管的知識是每個電子工程師必須知道和熟練掌握的基礎性知識，本著服務廣大網友的意思，小編這里為大家總結了下三極管的一些特性和使用注意事項的相關知識，值得大家收藏！
1、概況

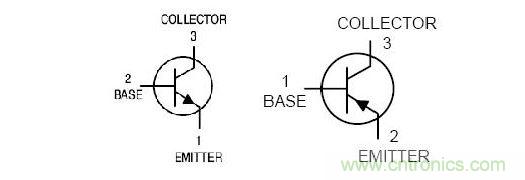

分為PNP和NPN兩種類型：

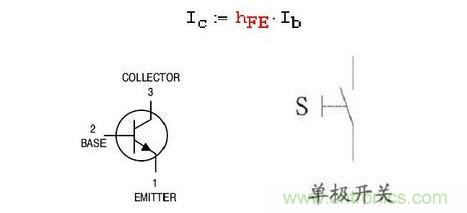

2、電流控制型器件
三極管是電流控制型器件，即較小的Ib通過放大，可以實現對大一些電流Ic的開關控制。

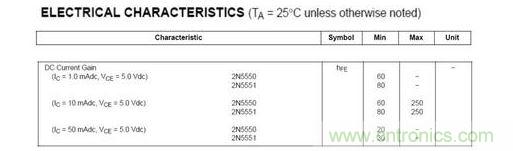

Datasheet中放大倍數如下所示：
常溫下，max值還可以，但是min值就很小了（由于個體差異造成）。
而且Ic=1mA、10mA、50mA時，就持續地變小。

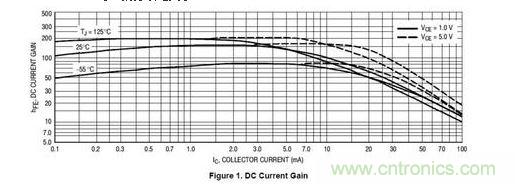

不幸的是上圖顯示低溫（汽車中要低至-40℃）時，還會繼續在常溫的基礎上再變小。
[page]

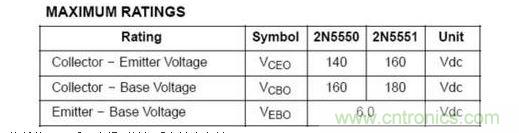

3、耐壓值
上文表述的情況，顯得放大倍數也太小了。究其原因主要是由于2N5551是耐高一些電壓的三極管。
耐電壓值高的三極管，放大倍數就小一些。
Vebo耐壓值低些6V，后面會提到其與反向放大有關。
Vceo耐壓值高，主要是為了滿足汽車ISO7637等瞬態試驗的需求。

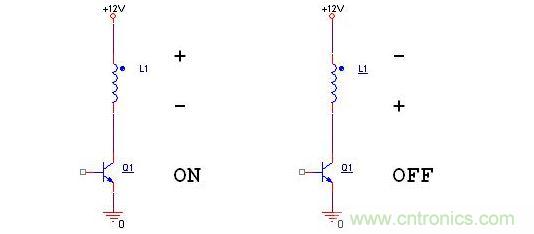

除此之外，感性負載切斷時瞬態高壓，如下圖所示：
從ON到OFF時，L1下端出現瞬態正電壓，正電壓過高就會損壞Q1的c-e。
4、功率

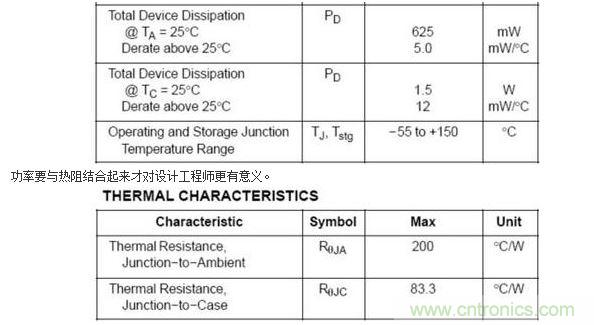

通過熱阻可以計算出三極管的結溫：
從這里也可以看出，由于結溫約束需要<150℃，則Pd=625mW@Ta=25℃
[page]
5、倒置放大
三極管反向連接，也是可以工作的，只是放大倍數很小，也就區區十幾倍。
在這種狀態下，集電結正向偏置、發射結反向偏置來使用稱為“反向連接工作”，也稱作“倒置工作”。
此時，基極電流由基區流向集電區，發射極電流則是由發射區流向集電區。

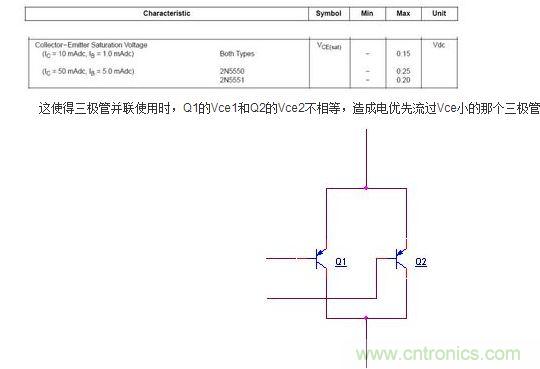

6、三極管能并聯工作嗎？
三極管c-e間壓降在不同個體之間是存在差異的，即容差。下圖顯示Vce的max值0.2V：

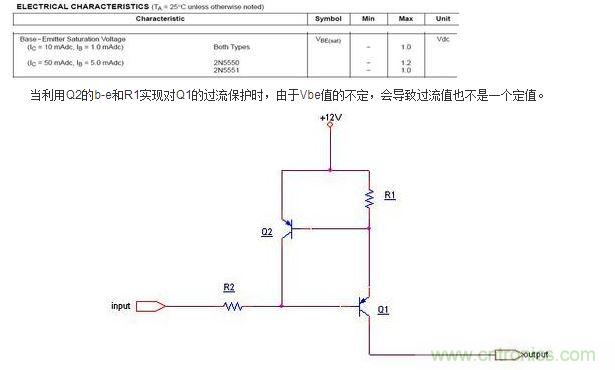

7、Vbe的容差
同樣，Vbe也存在個體之間的差異，導致Vbe不是恒定的0.7V：
