【導讀】恩智浦的NFC控制器解決方案專為當今的緊湊型系統而設計，能夠采用更少的元件實現更高的集成度，因?yàn)樗鼈兘Y(jié)合了NFC前端與先進的32位微控制器。這些選項包括適合簡單、標準化接口的集成固件，或可自由編程的微控制器，能夠加載完全定制的應用。
方案概述

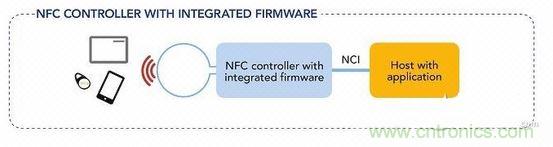

具有集成固件的NFC控制器
借助具有集成固件的NFC控制器， 在Linux、Windows或Android環境工作的設計師可以領先開發他們的系統。PN71xxx系列（PN7120、PN7150）就是即插即用的NFC，它可預裝嵌入式NFC固件，并使用NFC Forum的NCI接口，也是使用一個完整操作系統的設計所需的。因此，設計人員可以專注于系統優化和差分化。

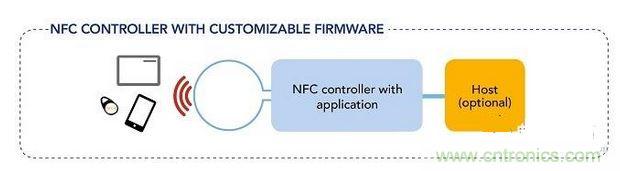

具有定制固件的NFC控制器
對于希望采用自己專用開發軟件的設計師，我們提供具有定制固件的NFC控制器，如PN7462系列。PN7462是最先進的單芯片讀卡器解決方案，它搭載32位ARM Cortex M0內核，支持接觸式、免接觸式、NFC接口和整個MIFARE®系列，可輕松創建完全定制、獨一無二的應用。
部分參考部件
1、PN7150
恩智浦PN7150 NFC解決方案適用于快速設計，完全符合NFC Forum，包括Linux®、Android™和WinIoT驅動程序并支持NCI 1.0主機通信。
PN7150既是PN7120的高性能版本，也是即插即用的NFC解決方案，可輕松整合到任何操作系統環境，以降低物料清單（BOM）尺寸和成本。PN71xx控制器非常適合網關等家庭自動化應用，并與NFC互聯標簽無縫運行。
這些NFC控制器支持Raspberry Pi®和BeagleBone® Black等最受歡迎的平臺，以及具有Arduino®可堆疊接頭的任何電路板，包括KineTIs®、LPCXpresso和i.MX電路板。

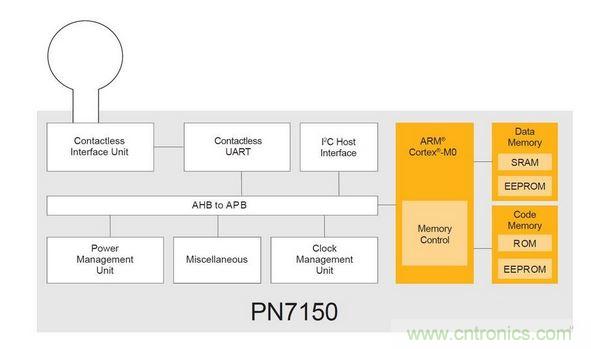

結構框圖
2、PN7462
PN7462系列是基于ARM Cortex-M0的32位NFC系列微控制器。這些最先進的器件是單芯片解決方案，適合免接觸式、接觸式（可選）和NFC操作，并可加載完全定制的應用。優化的天線操作和低功耗模式可實現同級別最佳性能。

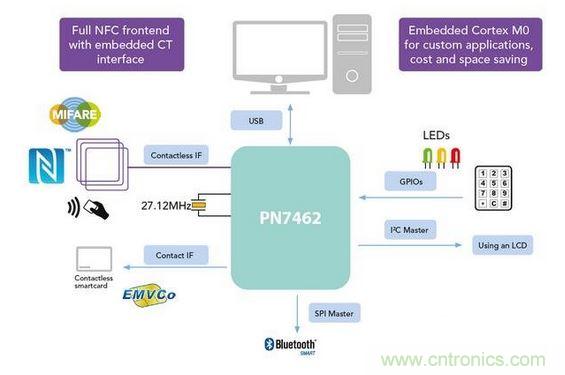

PN7462 功能框圖
方案特性
廣泛的產品組合，從具有集成固件的讀卡器到具有定制固件的讀卡器
支持多個協議，如 ISO/IEC 14443 A & B、ISO/IEC 15693、FeliCa、ISO/NFC 18092和NFC-IP1對等協議（被無源啟動器模式）
支持所有智能卡標準以及NFC器件和NFC標簽
通過專用開發板和軟件庫實現輕松設計
目標應用
支持NFC的門禁應用，適用于酒店、公司門禁或私人住宅門禁管理
安全身份驗證
游戲配件
家庭網關
機頂盒
