    大功率LED設計的簡化

    發布時間:2011-01-07

    中心議題:
    • 大功率LED設計的簡化
    解決方案:
    • 恒流PWM調光
    • 高電壓、大電流保護
    • 通過獨立調節紅色、綠色、藍色LED的亮度,創造多種顏色
    高亮度(HB)和超高亮度LED通常充當LCDTFT背光,應用在高檔電視、工業照明和投影儀中。另一個廣泛應用的領域是許多轎車和卡車的儀表盤背光、內部照明和剎車燈。

    高亮度(HB)和超高亮度LED通常充當LCDTFT背光,應用在高檔電視、工業照明和投影儀中。另一個廣泛應用的領域是許多轎車和卡車的儀表盤背光、內部照明和剎車燈。高級轎車制造商越來越多地采用固態LED照明的最新技術,通過這些更輕巧、更小型、更耐用的內部和外部照明器件來增加其2007-2008年新型汽車的美感。相對諸如HID(高密度放電)和鹵素等用于頂燈的燈泡,及其他用于內部照明的白光燈泡,在眾多的優勢之外,LED還具有更低的長期成本和更長的使用壽命。

    在高電流情況下驅動LED要求有一個DC/DC控制器,以精確地調整電流,確保一致的光密度和顏色的統一性,并保護LED。此外,一個巨大的挑戰是利用電池電壓為一或幾串LED供電,電池電壓可以小于、等于或大于其負載電壓。另一個考慮是要有效地對大調光比率的LED進行調光,同時維持其在低和高亮度水平上的色彩特性。此外,DC/DC驅動器的有效運行是一個關鍵因素,特別是在驅動高亮度LED時,因為所有沒有用來照明的功率將成為熱損耗。

    凌特公司新型的LTC3783是一款電流模式多拓撲結構轉換器,具有恒流PWM調光功能,可驅動大功率LED串和群集。專有技術可提供極其快速、真實PWM的負載切換,而沒有瞬態欠壓或過壓問題:可以數字化地實現3000:1的調光范圍(在100Hz條件下),利用TrueColorPWM調光保證白色和RGBLED顏色的一致。LTC3783可使用模擬控制實現額外的100:1調光比率。

    這是一個重要的標準,因為人的眼睛對環境光細小的變化都非常敏感。這個通用的控制器可以用作升壓、降壓、降壓-升壓、SEPIC或反激轉換器,以及作為恒流/恒壓調節器。無電感器(NoRSENSE)的運行可使用一個MOSFET導通電阻,以省去電流感測電阻和提高效率。LTC3783的應用包括高壓LED陣列和LED背光照明,以及電信、汽車、工業控制系統中的穩壓器。

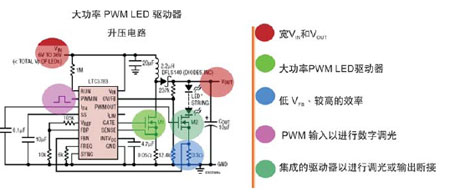

    圖1為一個采用升壓配置的典型LTC3783電路圖,可用來驅動一串大功率LED。其主要性能特點在1-5中有所說明。


    圖1LTC3783集成強大的MOSFET驅動器,為LED群集提供大輸出功率。

    LTC3783性能和優勢

    大電流:提供大電流(1.5A),LTC3783可驅動一個外置N溝道MOSFET,為高亮度和超高亮度LED提供電源。

    高電壓:依據外置電源組件的不同選擇,LTC3783的3V至36V輸入運行和輸出電壓可以擴展,可輕松驅動LED串(串聯系列)或LED群集(串聯+并聯)。

    保護:該IC集成了必要的精確電流和輸出電壓調節,以保護高亮度LED。其他保護包括過壓、過流和軟啟動等。

    調光:通過TrueColor?PWM3000:1數字調光,可在寬調光比率下保持LED的恒定顏色。另外,LTC3783還具有其他模擬100:1的調光功能。

    調光功能在高亮度LED應用中有三個用途:

    1)調節LED的亮度

    2)當LED太熱時,通過調光來保護LED

    3)通過獨立調節紅色、綠色、藍色LED的亮度,創造多種顏色

    多拓撲結構:LTC3783可以根據許多LED安排設置成降壓、升壓、降壓-升壓或反激模式。利用一個集成電路就可以滿足眾多系統的要求,不受輸入-輸出電壓比的限制。

    結語:要可靠地驅動高亮度或超高亮度LED串或群集,驅動控制器必須具備精確的電流和電壓調節、保護電路和調光能力。這些LED可用作大型LCDTFT背光,應用在汽車、筆記本電腦、電視和監視器、工業照明、投影儀、用于車內和車外照明等。這些系統可能需要16V/5A電源。

    LTC3783具有特殊的電路,使之成為眾多拓撲結構中驅動LED的理想選擇。LTC3783的一個主要優勢在于其簡單的單電感器型降壓-升壓拓撲。此外,LTC3783的數字PWM輸入可以用數據方式調節LED的亮度。該集成電路還具有一個PWM控制器,可驅動第二個MOSFET進行亮度調節。
