中心議題：

• LT3755 技術特性
• LT3755 LED驅動器的汽車前燈應用設計

解決方案：

• 采用 LT3755 的 50W 前燈電路設計

目前，照明系統設計師的最大挑戰之一是如何充分利用最新一代 LED 的所有優勢。因為它們一般需要一個準確的直流電流源，還需要調光，因此 LED 驅動器集成電路必須設計成能滿足各種不同應用的需求。電源解決方案必須高效率、功能可靠，而且與往常一樣，要非常緊湊和經濟。有理由認為，最苛刻的 LED 驅動應用之一是在汽車應用中，其中包括基于LED 的內部照明、LCD 顯示器背光照明、剎車/轉向信號指示燈，還包括前燈。本文將分析介紹凌力爾特公司的LT3755LED驅動器的汽車前燈應用設計技術。

LT3755技術特性

• 3000:1 True Color PWM 調光
• 寬輸入電壓范圍：4.5V 至 40V
• 高達 75V 的輸出電壓
• 恒定電流和恒定電壓調節
• 100mV 高端電流檢測
• 可以采用升壓、降壓、降壓-升壓、SEPIC 或反激式拓撲結構來驅動 LED
• 可調頻率范圍：100kHz 至 1MHz
• 開路 LED 保護
• 具遲滯的可編程欠壓閉鎖
• 開路 LED 狀態引腳 (LT3755)
• 頻率同步 (LT3755-1)
• PWM 斷接開關驅動器
• CTRL 引腳提供了模擬調光功能
• 低停機電流：<1μA
• 可編程軟起動
• 耐熱增強型 16 引腳 QFN (3mm x 3mm) 和 MSOP 封裝

汽車LED照明的設計參數

表 1：大電流白光 LED 的正向壓降與驅動電流。

為確保最佳性能和更長的使用壽命，LED 需要一個有效的驅動電路。這些驅動電路必須能夠適應條件非常苛刻的汽車電源總線，而且要既經濟又節省空間。為了保證更長的使用壽命，首要的是不超過 LED 的電流和溫度限制。表 1 給出了大電流白光 LED 的典型正向電壓與驅動電流。

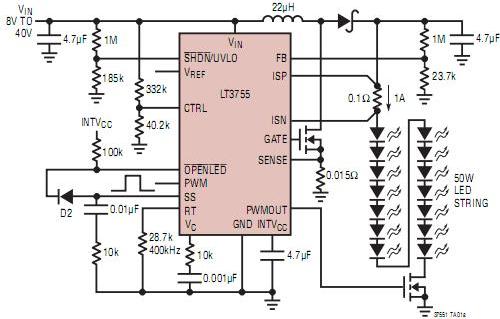

大多數前燈應用需要約 50W LED 電流。凌力爾特公司的 LT3755 設計成服務于這種類型的應用。它可以將汽車總線電壓（標稱值為 12V）提高到 60V，以驅動多達 14 個串聯連接的 1A LED，如圖1所示。
圖2 說明LT3755 的效率可高達 93%。這一點是非常重要，因為這消除了所有電源組件的散熱需求，從而可組成一個占板面積非常緊湊的解決方案。盡管圖 1 所示電路是一種升壓型拓撲，但是 LT3755 獨特的高壓側電流檢測設計使其能夠根據應用的具體要求，配置為升壓模式、降壓模式、降壓-升壓模式或反激式拓撲。LT3755 用穩定的內部 7V 電源驅動外部低端 N 溝道 MOSFET。固定頻率、電流模式架構允許在寬電源和輸出電壓范圍內穩定和準確地工作。LT3755 提供一個恒定電流源，這對 LED 驅動器集成電路在輸入電壓不穩定時實現恒定 LED 亮度非常重要，而且在汽車應用中尤其重要，因為在冷車發動和負載突降等情況下遭遇瞬態后，輸入電壓可能有極大的擺動。LT3755 的最高輸入電壓為 40V，使其能夠在主汽車總線遭遇 40V 瞬態時穩定 LED 電流和電壓，40V 瞬態在負載突降情況下是常見的。

以地為基準的電壓反饋引腳用作很多 LED 保護電路的輸入，如 LED 開路保護，而且還使轉換器有可能用作恒定電壓源。頻率調節引腳允許用戶在 100kHz 至1MHz 范圍內對頻率編程，以優化效率和性能，同時最大限度減小外部組件尺寸。如果需要外部同步，LT3755-1 版本在 100kHz 至 1MHz 的整個頻率范圍內還可以同步至外部時鐘。

LT3755 的真彩 PWM 調光實現了高達 3000:1 的調光比，調光時所發光的顏色沒有改變，從而能夠持續調節 LED 前燈，以適應多種環境條件。因為凌力爾特公司的大電流 LED 驅動器是電流模式穩壓器，因此它們不直接調制電源開關的占空比，而是由反饋環路控制每個周期的開關峰值電流。與電壓模式控制相比，電流模式控制改進了環路動態特性，并實現了逐周期限流。

結論
在當前和未來的汽車中，LED 照明應用將前所未有地加速增長，這已經導致對大電流 LED 汽車應用中的 LED 驅動器集成電路產生了很多非常具體的性能要求。這些應用從前燈到內部照明，種類很多。另外，在汽車市場之外的大量商用和工業環境中也有很多 LED 應用，汽車應用中的大多數高性能要求在這些應用中也需要。這些 LED 驅動器必須提供恒定電流，以在輸入電壓或 LED 正向電壓變化時保持一致的亮度，而且必須以高效率工作。它們還必須能夠承受汽車電源總線嚴酷的電氣特性。這些應用還要求非常緊湊的、高熱效率解決方案。凌力爾特公司已經注意到了這些汽車設計需求，而且為滿足汽車和多種通用 LED 照明應用需求，已經開發出一系列大電流 LED 驅動器產品。照明系統設計師現在有了一個非常方便的 LED 驅動器來源，可以進行具有挑戰性的照明設計了。
