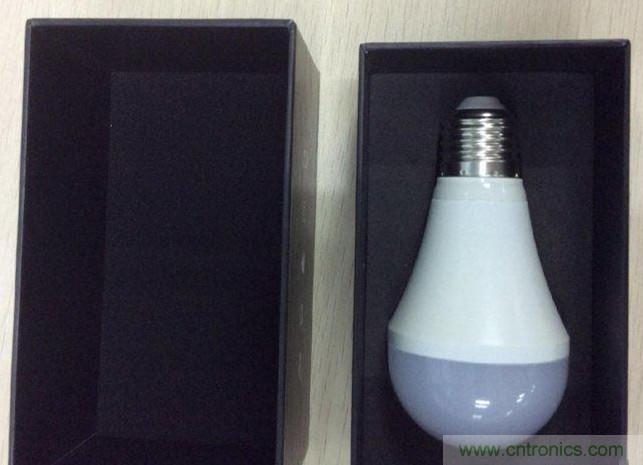

最近也從國內的智能照明廠商手上拿到了一款情景照明的LED燈的工程樣機——iMagic，沒錯就是這款在點名時間眾籌的 iMagic。根據設計廠商介紹，這是一款采用最新BLE(藍牙4.0)技術的無線智能LED燈，能通過智能設備無線控制LED燈的開與關，調節燈光的顏 色、亮度，設定定時開關及燈光音樂律動。


目前iMagic藍牙等只支持IOS控制，因此拿出ipad，下載app，準備體驗一下其服務
首次打開APP，這個燈和其他藍牙設備一樣都需要配對，這個大家都懂，在執行了配對之后，對燈的開關、亮度調整、色彩調整、距離等多方面都做了測試，效果都都挺令人滿意。

另外這個客戶端還有個燈光音樂律動控制功能，用戶可以通過在APP端導入音樂，然后讓燈光跟隨音樂節奏進行變換。不得不說，這真特么是個好體驗，誰用誰知道。

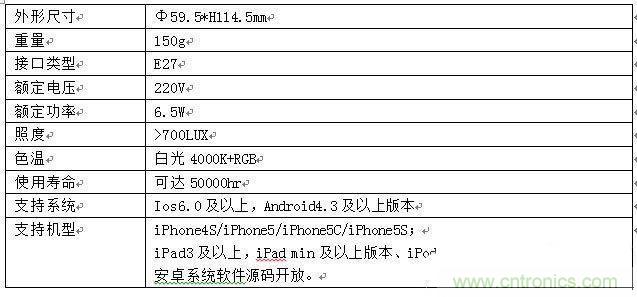

當然，如果只是沉醉于其電光幻影里面，一個“炫”的評價就打發掉你們這些想看熱鬧的工程師，相信你們也不會答應。因此決定把它拆掉。在拆之前，我們先了解一下這個LED燈的具體參數：

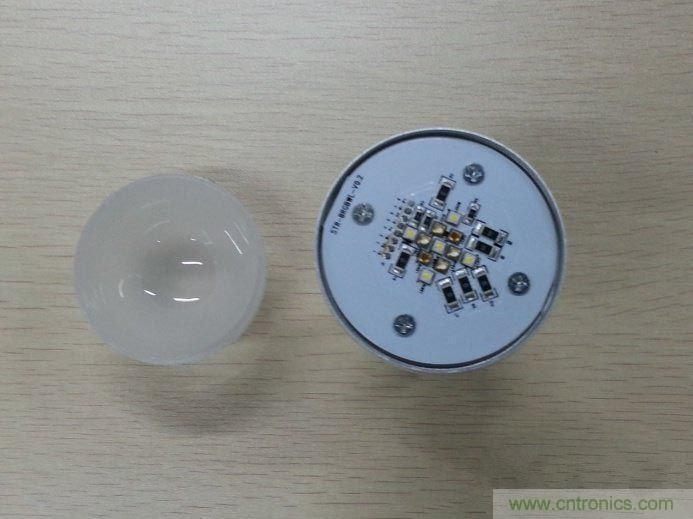

說句老實話，以前也沒拆過這玩意，讓人好生糾結，首先先把底部的燈罩拿下來，大家就可以看到PCB板子上面的燈珠和電阻，共有11顆歐司朗燈珠。

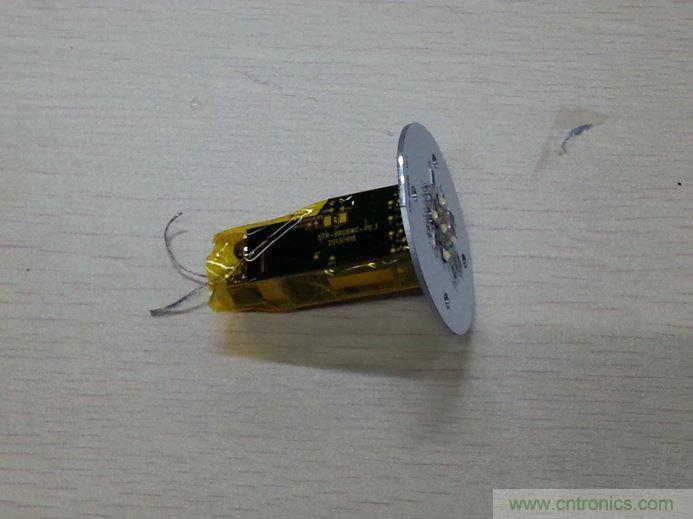

[page]在把固定的螺絲去了以后，發現再想深入一步的時候，不知道該怎么下手了，細致觀察了一段時間以后，發現不破壞模具而拆解，是根本不可 能的。為了大眾一飽眼福，唯有采取了暴力一點的方法。在螺紋燈頭和散熱基座中間有個固定的塑料圈，就從這里下手，什么鉗子、鑷子、剪刀都排上用場，把這個 塑料圈剪掉以后，散熱基座就被我卸下來了。

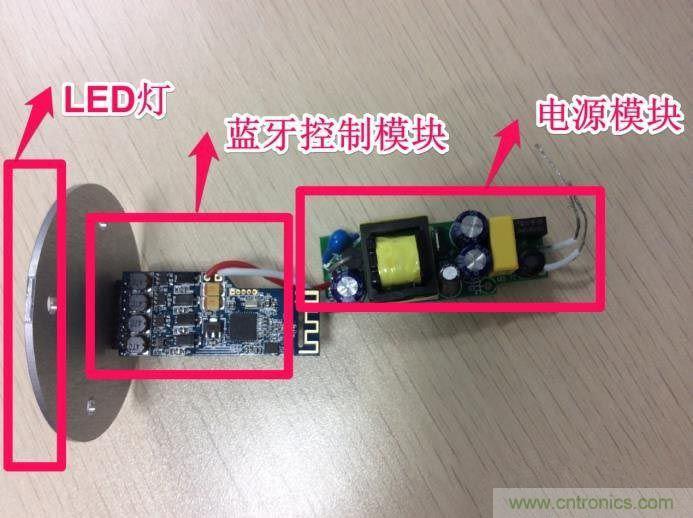

到了這個時候，還是無法看到無線模塊和降壓模塊的真身。為了一探究竟，并避免破壞掉PCB板，我們唯有從螺紋燈頭入手，這里用的工具還是剪刀。在把螺紋燈頭剪開以后。我們終于看到了藍牙模塊和電源模塊：
[page]在初步了解了燈的整體構造以后，我們來了解一下各個模塊的功能：

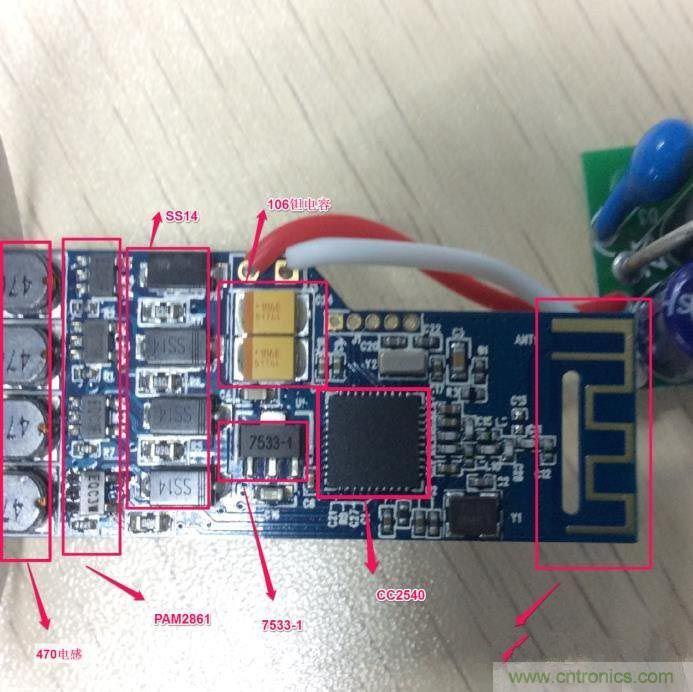

在對整個系統了解完以后，我們繼續探究一下整個智能LED燈的關鍵部分——藍牙和LED驅動模塊的組成，如下圖所示：

看完上面的PCBA板，我們再來看下整個系統的原理框圖：

LED驅動常用的是恒流驅動，而iMagic選用的是PAM2861這顆芯片，PAM2861是一款于連續工作模式下的降壓轉換器， 內置高精度電流檢測器，能通過外置電阻設定輸出電流，電流檢測電壓極低，只有0.1V，輸出恒流精度為2%%uFF0C十分有利于延長LED燈珠產品的使 用壽命，也能使燈光效果更加真實。

 而藍牙模塊的方案采用的是TI的 CC2540作為主芯片，具備直驅功能，通過對模塊參數配置具有4路PWM輸出用于燈的調節，不增加任何處理器的情況下可以通過向模塊發送無線指令獲得ADC，定時開關等一系列功能。

下面將iMagic和最近飛利浦推出的Hue，進行一個簡單對比：

 究竟那種好，各位看官自行評斷。

 總體來說，這款產品還是不錯的，據所查，價格199元，對家庭照明、舞臺照明是很實用的。另外iMagic這塊產品的客戶端的安卓版本是開放源代碼的，對這個有興趣的工程師朋友，可以自己開發自己專屬的客戶端。
