【導讀】可控硅在LED照明設計中是非常重要部分。隨著可控硅調光在照明市場中的應用越來越廣泛，難免會遇到噪音過大的問題。本文就主要講解了可控硅調光的噪聲抑制方法，能夠被控制在一米以內切難以被察覺。
在使用隔離式反激ICMP4033時，利用可控硅調光會發現產生了噪音，變壓器已做浸漆，在將差模電感去除之后，仍舊有噪音發出，這究竟是因為什么呢？

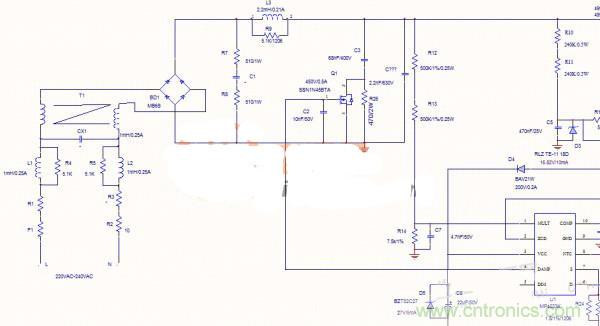

圖1原理圖
首先需要明確一點，想要完全免除可控硅調光中的噪音幾乎是不可能的。但這并不意味著對于噪音無法進行抑制。可通過一定的方法將噪音控制在1米內難以察覺的程度。這里需要考慮到調光器切相后AC在90度相角的沖擊電流影響，使用合理的RC阻尼電路（圖1中的R7&C1及在LN回路中增加的R1）會有一定改善。圖1中的差模電感及橋堆后LC濾波電感，還有變壓器需要真空含浸，甚至有可能需要二次含浸來改善。PI的LYT系列原來的DATASHEET有部分細節可以參考。
本文通過舉例，為讀者介紹了可控硅調光噪音抑制的思路和方法。電路設計過程中對于噪音抑制的方法多種多樣，小編也將繼續為讀者收集整理更多相關的知識，希望大家在閱讀過本文之后能夠有所收獲。
