【導讀】電阻是電子行業最常見、應用最廣泛的元器件之一，其英文名字叫做Resistor，常用R來表示。它的單位是歐姆，用符號“Ω”來表示。在物理學中，電阻表示導體對電流阻礙作用的大小，電阻越大，對電流的阻礙作用越大。電阻元件是對電流呈現阻礙作用的耗能元件。
電阻
對于一個電阻，我們最直觀的認識是這個電阻是多大的，也就是他的阻值是多少。那電阻的阻值該怎么讀呢？下面分別介紹色環電阻和貼片電阻的讀數方法。
一、色環電阻讀數方法

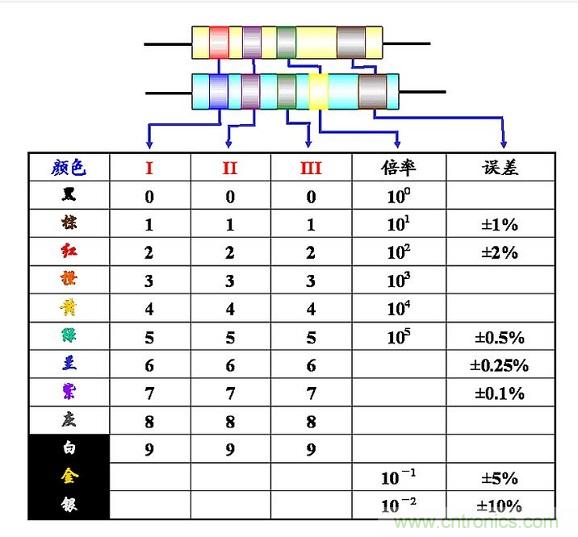

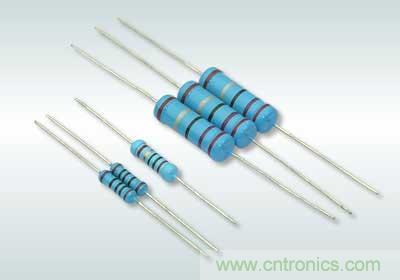

色環電阻也就是常見的直插電阻，根據色環的數量一般分為四色環和五色環。每個色環所代表的含義各不相同，如下圖所示。
四色環讀數方法
四色環讀數方法
第一個色環：第一個有效數字；
第二個色環：第二個有效數字；
第三個色環：表示倍率；
第四個色環：表示誤差，即精度；

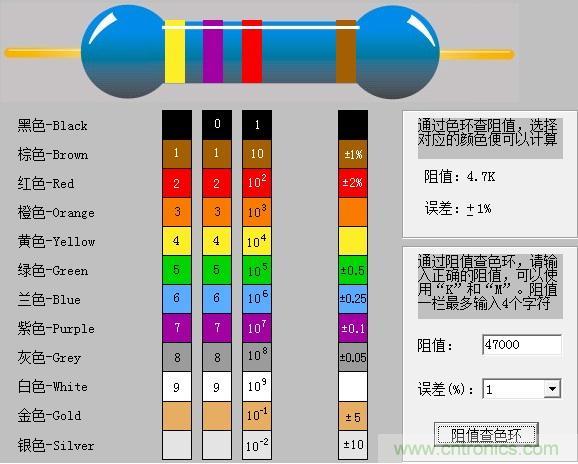

四色環舉例：
四色環舉例
第一個色環：黃色，代表4；
第二個色環：紫色，代表7；
第三個色環：紅色，代表10的平方；
第四個色環：棕色，代表±1%；
所以，這個電阻的阻值為47×10^2=4700Ω=4.7K歐姆，誤差為±1%。
五色環讀數方法
第一個色環：第一個有效數字；
第二個色環：第二個有效數字；
第三個色環：第三個有效數字；
第四個色環：表示倍率；
第五個色環：表示誤差，即精度；

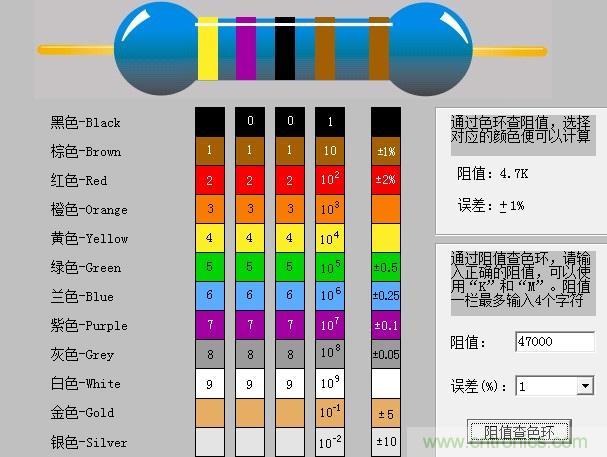

五色環舉例：
五色環舉例
第一個色環：黃色，代表4；
第二個色環：紫色，代表7；
第三個色環： 黑色，代表0；
第四個色環：棕色，代表10；
第五個色環：棕色，代表±1%；
所以，這個電阻的阻值為470×10=4700Ω=4.7K歐姆，誤差為±1%。
對于色環電阻的讀數方法，大家只做個了解就可以了，現實當中沒有人會去記憶色環所代表的數值，而且現在很多色環的顏色打的都不標準從而給辨識帶來了干擾。如果你在現實生活中遇到一個不借助任何工具而只通過色環就可以正確讀出阻值的人，那就喊他大神吧。
二、貼片電阻讀數方法
貼片電阻表面都有數字絲印，只要清楚了數字的含義就可以確定阻值和精度了。
貼片電阻阻值誤差精度有±1％、±2％、±5％、±10％精度，常規用的最多的是±1％和±5％，5%精度的用三位數字來表示，而1%精度的用四位數字來表示。舉例如下：
電阻表面的絲印為103：
電阻表面的絲印為103
前兩位數字10代表有效數字，第三位數字3代表倍率，即10^3，所以103電阻的阻值為10×10^3=10000Ω=10K，精度為5%。
電阻表面的絲印為1502：
電阻表面的絲印為1502
前三位數字150代表有效數字，第四位數字2代表倍率，即10^2，所以1502電阻的阻值為150×10^2=15000Ω=15K，精度為1%。
還有一種情況，就是絲印帶R的情況，這表示帶有小數的電阻，R所在的位置就是小數點的位置。
電阻表面的絲印為R047：
電阻表面的絲印為R047
R所在的位置表示小數點的位置,R047就表示0.047歐姆的電阻。
怎么樣？是不是對電阻的讀數方法有些了解了？
注：本文只是對基礎內容進行了簡單的描述，希望對初學者起到一定的借鑒作用，如果是大神還請斧正。
