    實現動態顯示效果,分析數碼管驅動電路的作用及分類

    發布時間:2016-08-31 責任編輯:susan

    【導讀】數碼管驅動電路的作用主要是通過利用單片機控制LED數碼管(發光二極管)電路,以實現數碼管LED屏幕數字輸出的動態顯示效果。本文為您介紹數碼管驅動電路的作用、分類及驅動電路設計、原理圖。

    數碼管的分類:

    (1)按照數碼管段數分類

    數碼管是一種半導體發光器件,其基本單元是發光二極管。它按段數分為七段數碼管和八段數碼管,八段數碼管比七段數碼管多一個發光二極管單元(也就是多一個小數點顯示);

    (2)按照數碼管數字顯示分類

    按能顯示多少個“8”可分為1位、2位、4位等等數碼管;

    (3)按照數碼管連接方式分類

    按發光二極管單元連接方式分為共陽極數碼管和共陰極數碼管。

    共陽數碼管與共陰數碼管:

    其中,共陽數碼管是指將所有發光二極管的陽極接到一起形成公共陽極(COM)的數碼管。共陽數碼管在應用時應將公共極COM接到+5V,當某一字段發光二極管的陰極為低電平時,相應字段就點亮。當某一字段的陰極為高電平時,相應字段就不亮。

    而共陰數碼管是指將所有發光二極管的陰極接到一起形成公共陰極(COM)的數碼管。共陰數碼管在應用時應將公共極COM接到地線GND上,當某一字段發光二極管的陽極為高電平時,相應字段就點亮。當某一字段的陽極為低電平時,相應字段就不亮。

    共陽數碼管驅動電路示例:

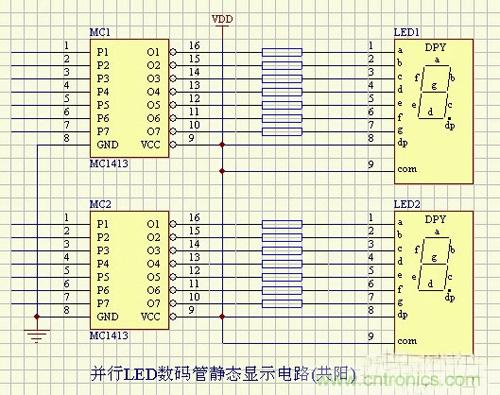

    并行LED數碼管靜態顯示電路(共陽)

    共陰數碼管驅動電路示例:

    串行LED數碼管動態掃描顯示電路(共陰)

    更多共陽數碼管與共陰數碼管驅動電路,請點擊如下鏈接瀏覽:

    下面提供一種數碼管驅動電路設計,可以實現led數碼管數字0~9控制輸出。

    工作原理:

    如圖1所示,電路由與非門74LS00、數碼管驅動芯片74LS247組成。10個按鍵組成輸入電路,經過與非門電路編碼后,輸入數碼管驅動芯片,驅動數碼管顯示相應的按鍵號。

    設計按鍵編碼電路時,先寫出真值表,由真值表可寫出下式:

    A={I1 ·I3 ·I5 ·I7 · I9 }(大括號中,每個因子取反,一起共同取反) = I1+I3 +I5 +I7 +I9

    B={I3 ·I4 ·I6 · I7}(大括號中,每個因子取反,然后一起共同取反) = I3+I4+I6+I7

    C={I4 ·I5 ·I6 · I7}(大括號中,每個因子取反,然后一起共同取反) = I4 +I5 +I6+I7

    D={I8 · I9 }(大括號中,每個因子取反,然后一起共同取反) = I8+I9

    為了使電源電壓不超過數碼管承受電壓范圍,電源串聯4個二極管后,加到數碼管上,這樣做,可以節省元件。

    電路原理圖

    元件清單
