樓宇安保系統在許多系統拓?fù)浣Y(jié)構中都有應用，從簡易警報系統到復雜的傳感器網絡，所有這些都報告給作為樞紐的主安全面板。根據其部署模式，這些系統可能是有線的，也可能是無線的；無線系統會利用不同類型的連接模式以實現特定的應用。一些應用程序（如攝像頭）使用Wi-Fi®進行與云的本地連接，而某些智能應用程序（例如門鎖）使用低功耗藍牙（Bluetooth® Low Energy）連接到手機和平板電腦。基于傳感器網絡的安保系統，例如煙霧探測器、運動探測器、門/窗傳感器、溫度/濕度傳感器和玻璃破碎探測器，可從Sub-1 GHz網絡中受益。



Sub-1 Ghz技術在設計樓宇安保系統時具有諸多優勢，如實現比2.4 Ghz技術更長的距離和更好的墻壁穿透力。這可以實現全樓宇覆蓋，無需中繼器，也無需復雜的多跳網絡拓?fù)?。Sub-1 Ghz的功率也極低，使遠程傳感器可依靠一粒紐扣電池工作10年。此優勢使系統無需在天花板和墻內布線，從而使設計具有靈活性。



設計樓宇安保系統時，一個基本要點是通信必須可靠。Sub-1 Ghz系統通過利用比2.4 Ghz頻段更空閑的Sub-1 GHz頻段，提供了高魯棒性。



很明顯，Sub-1 Ghz在構建安保設計方面具有許多關鍵優勢，但安保系統和傳感器通常必須具有云連接或需要Wi-Fi和低功耗藍牙(Bluetooth® Low Energy)的智能設備接口。但是，設計一個通過Sub-1 GHz星形網絡發送和接收傳感器數據、連接到云并提供智能設備接口的系統非常復雜。借助雙頻段功能以及CC1352P無線微控制器（MCU）和Sub-1GHz Linux網關解決方案的靈活無線電功能，您可輕松開發可無縫連接到智能設備和云的產品，同時仍可在更長的距離中利用Sub-1 GHz技術集成的低功率20dBm Pa的優勢。



Sub-1 GHzLinux網關軟件開發包可擴展到許多不同的應用程序。例如，假設要設計一個樓宇安保系統，包括覆蓋整個樓宇的煙霧探測器、運動探測器、門/傳感器以及玻璃破碎探測器，并且所有這些都與中央安全面板進行通信。系統設計要求消費者能夠在互聯網或智能設備上查看傳感器數據。Sub-1 GHzLinux網關解決方案可幫助實現這一案例，同時支持快速上市，并能靈活地啟用各類解決方案體系結構。

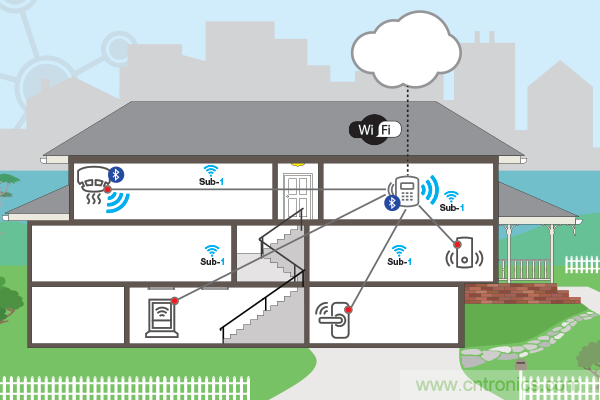

圖 1：家庭安保系統示例



如圖1所示，外圍傳感器（煙霧探測器、運動探測器、門/窗傳感器和玻璃破碎探測器）都通過Sub-1 Ghz星型網絡與中央安全面板通話。該安保系統充分利用了Sub-1 GHz的遠距離和墻壁穿透能力，可覆蓋整個樓宇。此外，您可將無法接入交流電源的傳感器（如門/窗傳感器）遠程放置；它們可依靠一粒紐扣電池運行10年。使用CC13152P雙頻MCU的煙霧探測器可通過低功耗藍牙（Bluetooth® Low Energy）連接到手機或平板電腦，并在這些智能設備上向用戶發送警報。



這些警報可報告電池壽命或檢測到的任何危險，而煙霧探測器則通過Sub-1 GHz網絡與主安全面板通信。安全面板可從所有傳感器收集數據，并使用Wi-Fi連接到云以向安保公司報告或使互聯網數據可視化。用戶還可通過低功耗藍牙（Bluetooth® Low Energy)連接到面板或從云中接收更新信息來更新系統固件。面板可隨后將這些更新推送到外圍設備，并通過Sub-1 GHz網絡更新每個節點的固件。



該樓宇安保系統示例只是德州儀器Sub-1 GHz網關解決方案支持的一個用例。網關體系結構靈活，可連接到多個云供應商，其設計也基于SimpleLink MCU平臺上成熟的硬件和軟件，從而縮短了產品的開發時間和上市時間。利用這一解決方案的優勢，現在就開始你的設計吧。
