    Renesas:推出12款功率MOSFET產品

    發布時間:2009-12-25 來源:電子元件技術網

    產品特性:
    • 柵-漏極電荷比瑞薩早期的產品約低50%
    • 電壓容差范圍廣
    • 高性能封裝提升了產品性能
    應用范圍:
    • 服務器、通信設備和工業設備


    瑞薩科技公司(以下簡稱瑞薩)宣布推出12款第10代、面向服務器、通信設備和工業設備等應用領域內電源中使用的隔離DC-DC轉換器*1的功率MOSFET產品。新型功率MOSFET在降低開關損耗*2、提高能效的同時,還具有很寬的電壓容差范圍(40V、60V、80V 和 100V)。上述產品將于2009年12月3日起投入批量生產。

    這12款新產品采用的第10代制造工藝在早期的、重點實現低導通電阻*2的功率MOSFET(主要用于非隔離DC-DC轉換器)上已經得到了普遍認同。此項工藝在進行了優化后,更能實現比瑞薩先前產品低達50%的柵-漏極電荷(Qgd)*3。而柵-漏極電荷正是在功率MOSFET內實現低開關損耗的一個重要特性。此外,新產品所采用的高性能封裝(瑞薩科技公司封裝編號:LFPAK)還可降低封裝電阻、改善散熱特性、提升產品性能,從而使隔離DC-DC轉換器提高效率、降低能耗。

    新型功率MOSFET具有如下特性:
    (1)柵-漏極電荷比瑞薩早期的產品約低50%(電壓容差為100V的RJK1056DPB)
    為了降低隔離DC-DC轉換器的能耗,需要柵-漏極電荷(Qgd)較低(這是降低開關損耗的一個重要因素)的功率MOSFET。這12款新型功率MOSFET采用瑞薩第10代針對該應用進行了優化的0.18μm 工藝制造而成。例如,電壓容差為100V的RJK1056DPB,其柵-漏極電荷為7.5nC,約為瑞薩早期產品HAT2173H(14.5nC)的一半。

    (2)電壓容差范圍廣(40V、60V、80V 和 100V)
    隔離 DC-DC 轉換器的輸入和輸出電壓取決于所使用的功率MOSFET的電壓容差。在隔離元件方面,隔離 DC-DC 轉換器由充當輸入端的主電源和充當輸出端的副電源組成。新型功率 MOSFET 系列包含專門用于滿足一次側需求、電壓容差為80V 和100V的產品,以及用于滿足二次側需求、電壓容差為40V和60V的產品。用戶可以選擇最符合其要求的產品。

    (3)高性能封裝提升了產品性能
    新型功率MOSFET采用瑞薩得到普遍認可的LFPAK(瑞薩科技公司封裝編號)*4高性能封裝。它提供了低封裝電阻和出色的散熱特性,能夠防止元件出現過熱的情況。與傳統的SOP-8或類似的封裝相比,該封裝本身就為產品實現了低損耗。從內部直接連接到導線框上,從而降低了封裝電感,保證了高頻操作的實現。

    產品背景資料
    近年來,伴隨著計算機的不斷普及、服務器需求的增長、手機和互聯網的推廣、通信設備需求的增加,面向這類設備的電源隔離DC-DC轉換器的需求也在不斷增長。同時,出于對全球變暖和節能需求的考慮,隔離DC-DC轉換器和電源的效率提高也越來越重要。這就要求我們降低用于構建隔離DC-DC轉換器的功率MOSFET內的開關損耗。

    為了滿足這種需求,瑞薩生產了低導通電阻MOSFET產品,通過使用槽柵制造工藝和改善封裝等來降低損耗。而這些 MOSFET 可用于各種產品。

    新型功率MOSFET利用優化的第10代制造工藝來滿足對損耗更低的隔離DC-DC轉換器的需求。它們將柵-漏極電荷(Qgd)(這是開關損耗的一個關鍵特性)在瑞薩第8代產品的基礎上降低了50%之多。同時,為了滿足各種應用的需求,這些產品提供了4種電壓容差:40V、60V、80V 和 100V。

    注釋
    1. 隔離DC-DC轉換器:一種主要用于服務器和通信設備內的電源裝置。一般來說,利用設備從內部將交流電(AC)輸入轉化為直流電(DC)參考電壓,然后再將其轉化為個別電路部件專用的DC 電壓。從參考電壓到特定DC電壓的轉換是利用電源內的DC-DC轉換器來完成的。輸入和輸出相互隔離的DC-DC轉換器叫做隔離DC-DC轉換器。

    2. 開關損耗和導通電阻:開關損耗是指功率MOSFET在ON和OFF之間切換時發生的功率損耗。導通電阻是指功率MOSFET處于導通狀態時的工作電阻。二者均為確定功率MOSFET性能的主要特性,并且兩者的數值越低則表示其性能越高。然而,實際上開關損耗和導通電阻之間存在著折中,并且一般來說很難同時在這2方面實現高性能。

    3. 柵-漏極電荷(Qgd):它是功率MOSFET的一種特性,表明從OFF切換到ON(或從ON切換到OFF)時柵極充(放)電量。電荷越小,開關時間越短,則開關損耗越低。

    4. LFPAK(瑞薩科技公司封裝編號):LFPAK代表“loss free package”(無損耗封裝)。這種封裝由瑞薩科技公司開發而成,并且在批量生產領域得到了一致認同。在這種封裝中,MOSFET芯片的頂面和底面與線框相連,電流能夠通過它垂直流動。這將封裝電阻降低了一半,從傳統封裝的1m減為現在的0.5m,還可以通過頂面和底面散熱來防止芯片發生過熱的情況。并且,電感也比采用導線的傳統封裝低,從而能夠實現高頻操作。

    上述產品名稱、公司名稱或品牌均為其各自所有者的財產。

    典型應用

    隔離DC-DC轉換器:服務器、通信設備、工業設備等

    日本售價 僅供參考

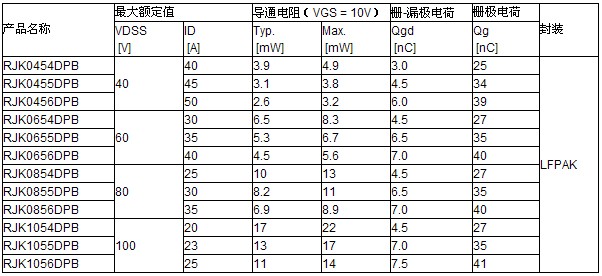

    技術指標
    Ta = 25°C
