產品特性：

• 完備的測量和診斷功能
• 在2000:1較寬動態范圍內確保優于0.5%的系統精度
• 允許進行片內校準和現場升級

應用范圍：

• 工業控制面板、電機、太陽能板逆變器、存儲電源、數據中心等

Maxim Integrated Products, Inc 推出Teridian三相功率測量片上系統(SoC) 78M6631，用于大功率負載的電能監測。完全集成的可定制電能測量系統具有完備的測量和診斷功能，有效簡化設計、降低成本。78M6631適合各種需要監測三相功率和供電質量的應用，包括：工業控制面板、電機、太陽能板逆變器、存儲電源和數據中心等。

“在需要三相電能監測的終端應用中，精確的電能測量必不可少，”Maxim Integrated Products的電能測量與通信事業部總監Jay Cormier介紹說：“在使用三相電的應用中，監測電能的使用情況對控制數據中心、工廠和樓宇的電能消耗及能效意義重大。78M6631具有測量、診斷以及在設備失效前對點負載故障進行優化等強大功能，可有效降低停機故障”。

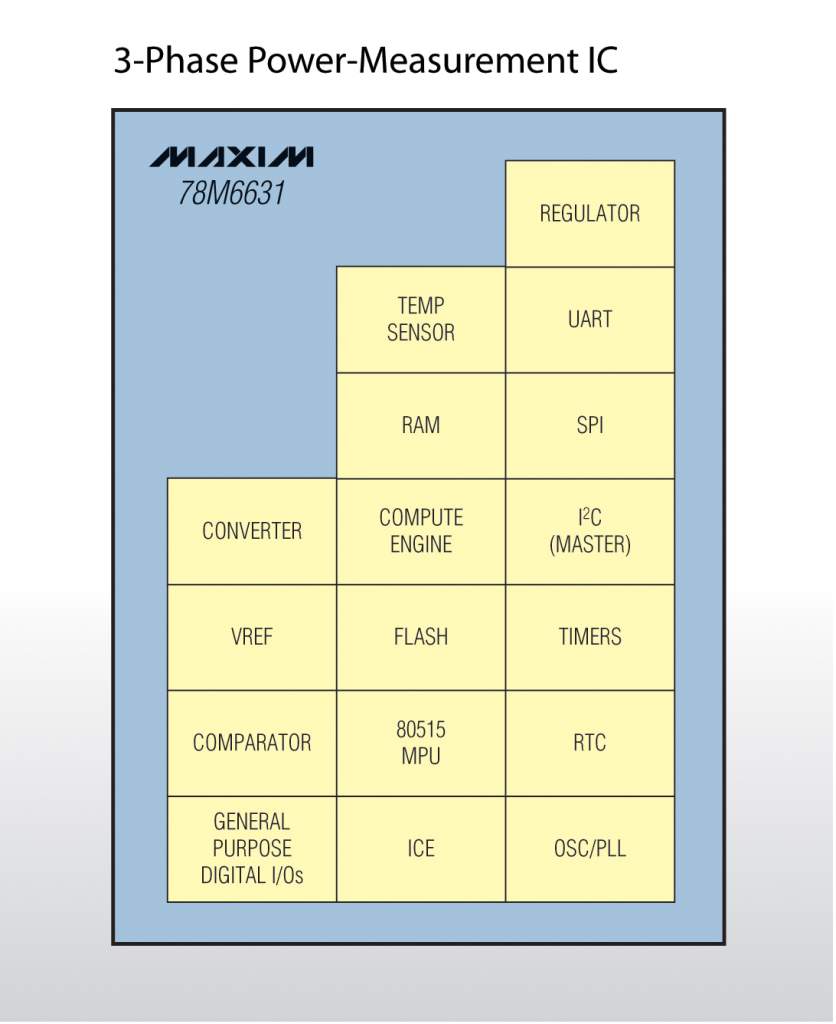

該款完全集成的電能測量芯片內置計量引擎，并能夠?qū)Ω鞣N電能參數進行診斷，包括：功率因數、諧波失真、電壓跌落或偏移。78M6631在2000:1較寬動態范圍內確保優于0.5%的系統精度，從而允許使用阻值較小的分流器作為電流傳感器，以減小熱損耗和寄生功耗。器件內置閃存，允許進行片內校準和現場升級，大大提高了應用靈活性。此外，78M6631預先裝載的固件支持Δ和Y型三相應用，有效降低開發成本、縮短產品上市時間。

“憑借二十多年來在計量設計領域積累經驗，我們的方案能夠很好地滿足三相負載點的測量需求”，Cormier補充道：“78M6631簡便的設計和靈活功能，使制造廠商能夠輕松應對不同的應用需求，在最短的時間內把產品推向市場”。

78M6631功率測量和監測SoC采用小尺寸56引腳QFN無鉛封裝，適用于對功率密度和空間要求嚴格的設計。78M6631現已量產，現備有評估板。
