該74lvc162244a和74lvch162244a是16位緩沖器/線路驅動器，具有30歐姆的串聯終端電阻，5伏寬容的輸入和輸出，和三態總線兼容的輸出。這種多功能的設備可以作為四位的緩沖區，兩個8位緩沖器或一個16位的緩沖區。它有一個廣泛的電源電壓范圍從1.2V至3.6V和低功耗。它具有四個輸出使能輸入，（1OE到4OE）每個控制的3態輸出四。一個高的人會導致輸出假設一個高阻抗?fàn)顟B(tài)。該裝置的設計與30Ω串聯終端電阻在高和低的輸出級，以減少線路噪音。

輸入可以驅動從3.3V或5V設備。禁用時，高達5.5V可用于輸出。這些特性使這些器件在混合3.3V和5V的應用。

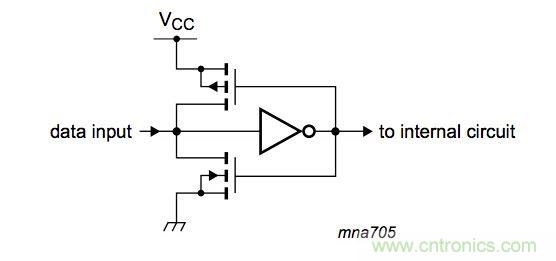

數據輸入總線保持74lvch162244a消除外部上拉電阻必須持有未使用的投入需要。



特征



　　·5伏寬容的輸入/輸出為5V邏輯接口



　　·寬電源電壓范圍從1.2到3.6V



　　·CMOS低功耗



　　·多字節流通過標準引腳架構



　　·低電感的多個電源和接地引腳和接地反彈噪聲最低



　　·直接接口與TTL電平



　　·高阻抗時的VCC=0V



　　·所有數據輸入總線。（74lvch162244a只）



　　·符合JEDEC標準
