【導讀】直流充電樁充電時可能出現哪些異常情況？我們不妨來了解一下，方便日后給充電樁系統“把脈”。
首先，我們來看一下直流充電模型：
圖1直流充電模型
左邊是非車載充電機（即直流充電樁），右邊是電動汽車，二者通過車輛插頭、插座相連。我們可以很清楚的看到，充電模型主要由“非車載充電機”、“車輛接口”、“電動汽車”這三部分構成，所以充電異常中止基本也由這三部分引發，那么接下來我們將對這三部分進行“體檢”分析。
第一類病癥：非車載充電機部分引起的充電異常中止情況。
圖2非車載充電機異常

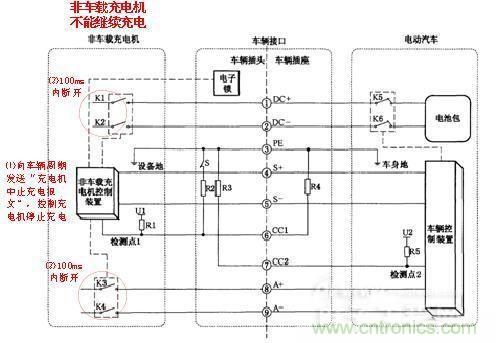

1）在充電過程中，如果非車載充電機出現不能繼續充電的故障（如充電樁意外進水或異物進入、環境溫度驟變等），則向車輛周期發送“充電機中止充電報文”并控制充電機停止充電，在100ms內斷開K1、K2、K3和K4；
圖3非車載充電機故障

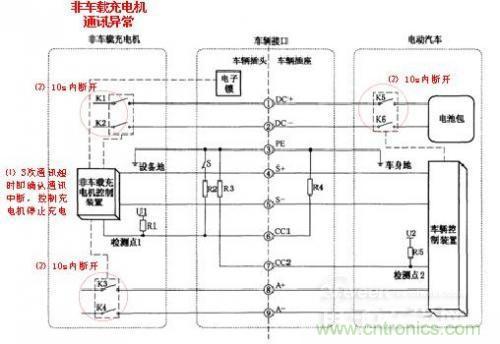

2）在充電過程中，非車載充電機控制裝置如發生通訊超時（如通訊線路故障等），則非車載充電機停止充電，并在10s內斷開K1、K2、K5、K6，非車載充電機控制裝置發生3次通訊超時即確認通訊中斷，則非車載充電機停止充電，并在10s內斷開K1、K2、K3、K4、K5、K6；
圖4非車載充電機通訊異常

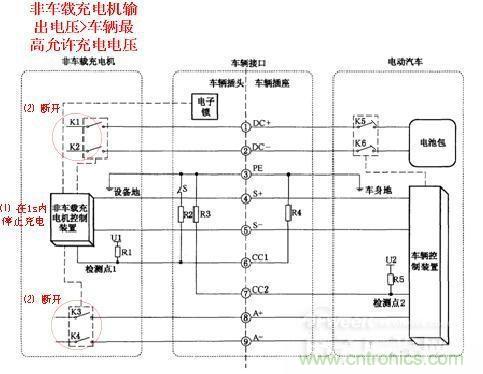

3）在充電過程中，非車載充電機輸出電壓若大于車輛最高允許充電總電壓（如充電樁輸出限壓功能失效等），則非車載充電機應該在1s內停止充電，并斷開K1、K2、K3、K4；
圖5非車載充電機輸出電壓》車輛最高允許充電電壓
第二類病癥：車輛插頭、車輛插座引起的充電異常中止情況。
圖6車輛插頭|車輛插座異常
1）在充電過程中，非車載充電機控制裝置通過對檢測點1的電壓進行檢測，如果判斷開關S由閉合變?yōu)閿嚅_（如充電槍上按鍵失靈或誤觸發等），應在50ms內將輸出電流降至5A或以下；
圖7車輛插頭內部常閉開關S斷開

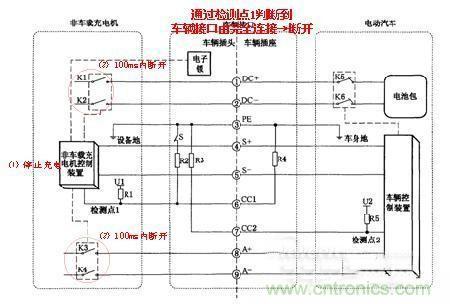

2）在充電過程中，非車載充電機控制裝置通過對檢測點1的電壓進行檢測，如果判斷車輛接口由完全連接變?yōu)閿嚅_（如車輛意外移動、充電槍線纜被意外擾動等），則控制非車載充電機停止充電，應在100ms內斷開K1、K2、K3、K4。
圖8車輛接口斷開
第三類病癥：電動汽車引起的充電異常中止情況。
圖9電動汽車異常

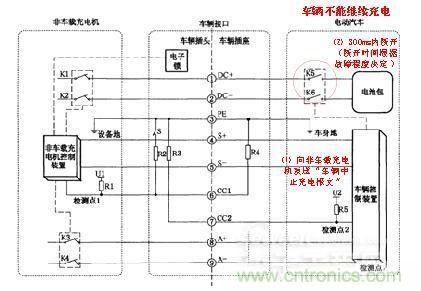

1）在充電過程中，如果車輛出現不能繼續充電的故障（如BMS系統誤報電池實時狀態、車輛控制裝置誤關斷充電回路接觸器等），則向非車載充電機發送“車輛中止充電報文”，并在300ms（由車輛根據故障嚴重程度決定）內斷開K5和K6。
圖10車輛出現不能繼續充電的故障
直流充電樁充電過程中可能出現的異常情況就總結到這了，對充電樁以及充電樁測試系統感興趣的朋友記得收藏哦，隨后會有更多精彩內容分享。
