【導讀】穩壓電路是指在輸入電壓、負載、環境溫度、電路參數等發生變化時仍能保持輸出電壓恒定的電路。這種電路能提供穩定的直流電源，對各種電子設備能夠穩定工作起到了重要的作用。
無線充電穩壓電路
穩壓電源的分類方法繁多，按輸出電源的類型分有直流穩壓電源和交流穩壓電源；按穩壓電路與負載的連接方式分有串聯穩壓電源和并聯穩壓電源；按調整管的工作狀態分有線性穩壓電源和開關穩壓電源；按電路類型分有簡單穩壓電源和反饋型穩壓電源等等。

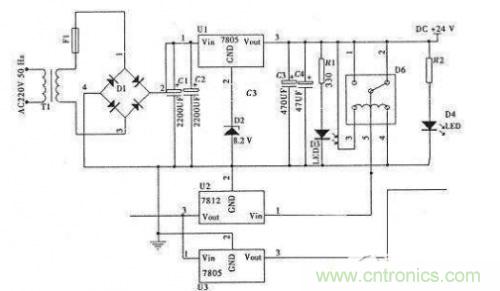

在無線充電發射電路中電源穩壓電路采用的是7805和7812配合D2穩壓二極管以及電容、負載組成穩壓電路，以穩定的壓電給發射器主芯片供電。
電子產品中，常見的三端穩壓集成電路有正電壓輸出的78 &TImes;&TImes; 系列和負電壓輸出的79&TImes;&TImes;系列。顧名思義，三端IC是指這種穩壓用的集成電路，只有三條引腳輸出，分別是輸入端、接地端和輸出端，用78/79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。

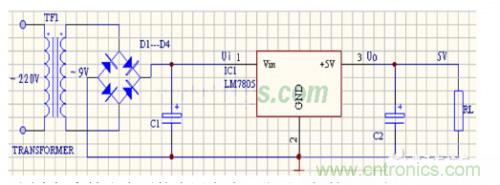

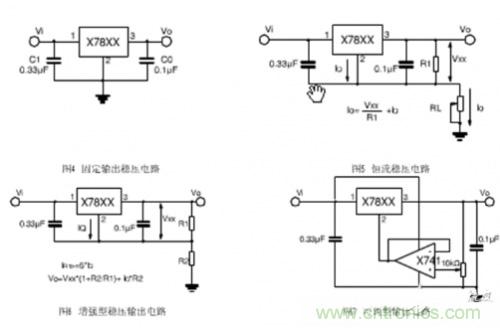

78XX系列集成穩壓器的典型應用電路如下圖所示，這是一個輸出正5V直流電壓的穩壓電源電路。IC采用集成穩壓器7805，C1、C2分別為輸入端和輸出端濾波電容，RL為負載電阻。當輸出電流較大時，7805應配上散熱板。下圖為提高輸出電壓的應用電路。穩壓二極管VD1串接在78XX穩壓器2腳與地之間，可使輸出電壓Uo得到一定的提高，輸出電壓Uo為78XX穩壓器輸出電壓與穩壓二極管VC1穩壓值之和。VD2是輸出保護二極管，一旦輸出電壓低于VD1穩壓值時，VD2導通，將輸出電流旁路，保護7805穩壓器輸出級不被損壞。
其他常見穩壓應用電路

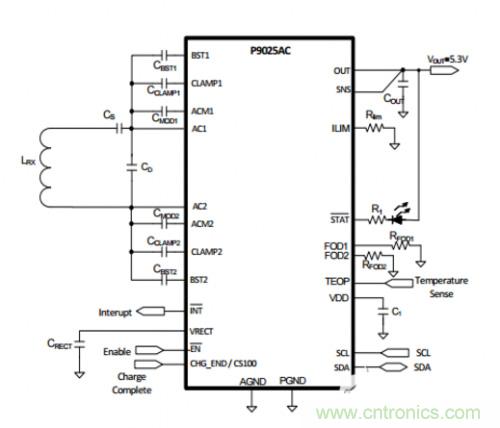

由IDT公司無線充電方案采用P9025AC電源管理芯片，芯片內置了很多電路，包括穩壓電路，這樣就減少了電子元器件，降低了成本，方案合理，充電效率快，可以供大家參考。

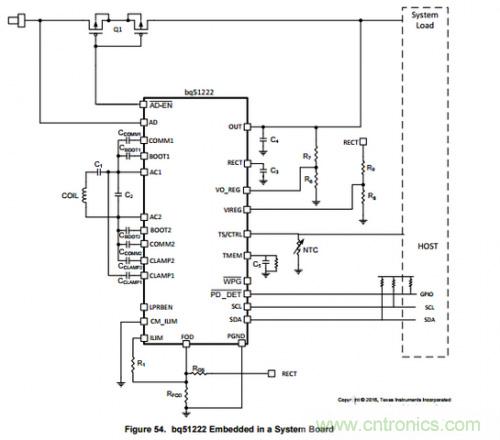

TI無線充電方案BQ51222，雙模式設計（WPC和PMA標準）電源通過穩壓電路輸出電壓5V輸出最大電流為1A。

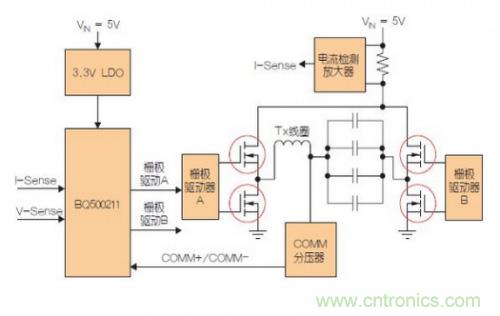

Qi發射器控制器擁有輸入功率限制選項，至發射器的輸入電流可被限制在500mA，從而允許通過USB端口或小型電源適配器供電運行。bq500211發射器的穩壓電路有3.3V的LDO穩壓器構成輸出芯片供電，LDO的最大優勢就是PNP管只會帶來很小的導通壓降，滿載的跌落電壓的典型值小于500mV，輕載時的壓降僅有10～20mV。LDO的壓差為：Vdrop ＝ Vsat （LDO 穩壓器）。
