用電源灌封膠的朋友，特別是正在選灌封膠的朋友,我想說幾句.

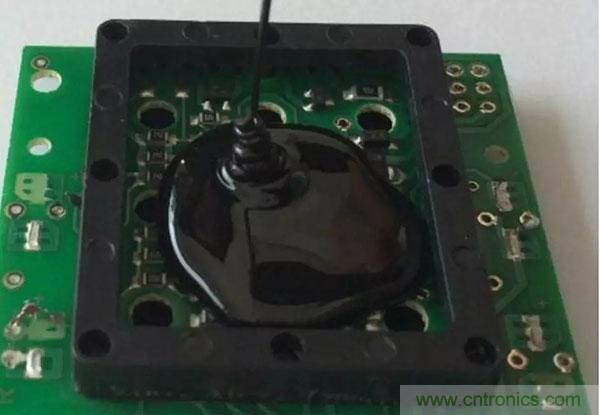

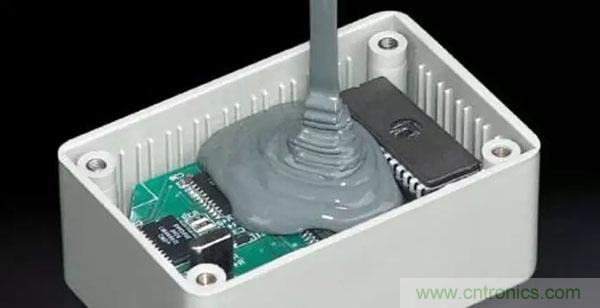

一、為什么灌膠和對(duì)膠要求怎樣：這說起來簡單，有可能是客人要求灌膠，有可能是看到別人在灌膠也在找膠灌。肯定的說，對(duì)灌封膠主要有這幾大目的和要求：



1、防水性，灌封膠將整個(gè)產(chǎn)品電氣部份嚴(yán)密的包裹起來，與外界完全隔絕;什么水、水氣、酸堿鹽都挨不到電路元件，就能提高防水防潮防腐蝕能力。所以你選的膠要流動(dòng)性好，流動(dòng)性不好怎么能深層滲透完全密封呢;再就是粘結(jié)力也要具備，不然灌封后長時(shí)間冷熱交替與元件分離了也沒啥用，產(chǎn)品壽命性能也受影響。



2、導(dǎo)熱性，電源屬功率性產(chǎn)品，就是轉(zhuǎn)換、控制、向外輸出能量。產(chǎn)品工作就要發(fā)熱，象開關(guān)管、變壓器、電解電容、電感等哪個(gè)不是發(fā)熱器件且都是怕熱器件。怎么辦，肯定要把它發(fā)的熱盡快且盡量多的傳導(dǎo)出去。所以膠肯定要求有良好的導(dǎo)熱性，可以說期望膠的導(dǎo)熱系數(shù)越高越好。電源中的電解電容，溫度每升高十度壽命約縮一半，但你不能給它加散熱片;變壓器、電感溫度一高很多參數(shù)都在變整個(gè)設(shè)計(jì)就難度提升，你也不好給他加個(gè)散熱片。



防水電源整個(gè)需密封，而空氣的導(dǎo)熱率是很低的，主要靠對(duì)流與輻射。但是對(duì)流是不可能的，元件都悶在盒子里。



所以灌導(dǎo)熱性好的膠可以相當(dāng)于將每個(gè)元件放在外面散熱，不但提高壽命而且簡化設(shè)計(jì)。



3、絕緣強(qiáng)度，這個(gè)好辦。基本上所有的膠都不導(dǎo)電，但是要注意，象環(huán)氧類的AB膠固化反應(yīng)不完全可能會(huì)有點(diǎn)局部導(dǎo)電。還有為了節(jié)約在里面摻沙，那就不好說。第一你的沙是不是脫水處理等加工過，還就是你的沙會(huì)不會(huì)有些其他元素干擾了固化;AB劑配比是否合理、混料是否充分均勻、其他條件是否都具備。



4、環(huán)保要求，一般都有過認(rèn)證。就看是不是提供的產(chǎn)品與認(rèn)證的是一致的了，環(huán)保的和不環(huán)保的材料價(jià)格差的還是不少的。



5、阻燃要求，一般就看UL里的阻燃測試。一般要求94-V0以上。



6、其他參數(shù)就多了，你要自己灌了去試。主要是你的供應(yīng)商要恒定，他的供應(yīng)要穩(wěn)定，工藝要穩(wěn)定。否則離散性太大。





二、關(guān)于幾種膠的一點(diǎn)看法：



1、環(huán)氧樹脂：我認(rèn)為不宜灌封電源，主要是收縮應(yīng)力大、導(dǎo)熱性差。可能會(huì)拉傷元件、焊盤或是改變磁路氣隙。加之如果固化不完全，可能局部導(dǎo)電。導(dǎo)熱性差如同給元件蓋了件被子，悶在里面烤。實(shí)踐證明灌封后不良率高，且越大電源壞的越多。



2、有機(jī)硅膠，用的很多。好的導(dǎo)熱性、防水性等都不錯(cuò)，屬柔性灌封膠也不會(huì)拉傷元件。只是很貴且因其很貴所以供應(yīng)的產(chǎn)品是否與檢測認(rèn)證一致很重要。



3、聚胺脂，這塊本人不熟也不敢妄言。但聽說有毒有待考證。



4、熱熔性黑膠，這種類別的膠屬石化基材。常溫下固態(tài)，灌封是加熱到130-160液化后直接灌封，屬單組份柔性膠





三、為什么開關(guān)電源灌膠后EMI變差?



灌膠后變差，主要是膠的介電常數(shù)比空氣大幾倍，增加了元器件之間的耦合強(qiáng)度，這使得大量的低頻開關(guān)噪音被這個(gè)增大的電容更多的耦合到外界。



灌膠后EMI變差可能是困擾一些工程師已久的問題，一些經(jīng)驗(yàn)給大家分享：



灌膠后EMI變差又分為：傳導(dǎo)(CS)變差和輻射(RS)變差;



1、傳導(dǎo)變差，整改的方法有：(1)EMI濾波電感浸油，包膠帶(減小灌膠對(duì)其的影響);(2)共模電感用帶槽的骨架，例如UU和OTC型的骨架;(3)輸入對(duì)地或外科加Y電容。



2、輻射變差，整改的方法有：(1)輸入或輸出線上套磁環(huán);(2)地線上套磁環(huán);(3)膠的材質(zhì)。



特別注意散熱器接一定要接地，接地工藝要好不能出現(xiàn)接地不良!
