- ±1.5% 的電壓門限準確度
- 3.5ms VPTAT 更新時間
- 2.25V 至 5.5V 電源電壓
- 20 引腳 3mm x 3mm QFN 封裝
- 商用、工業和汽車

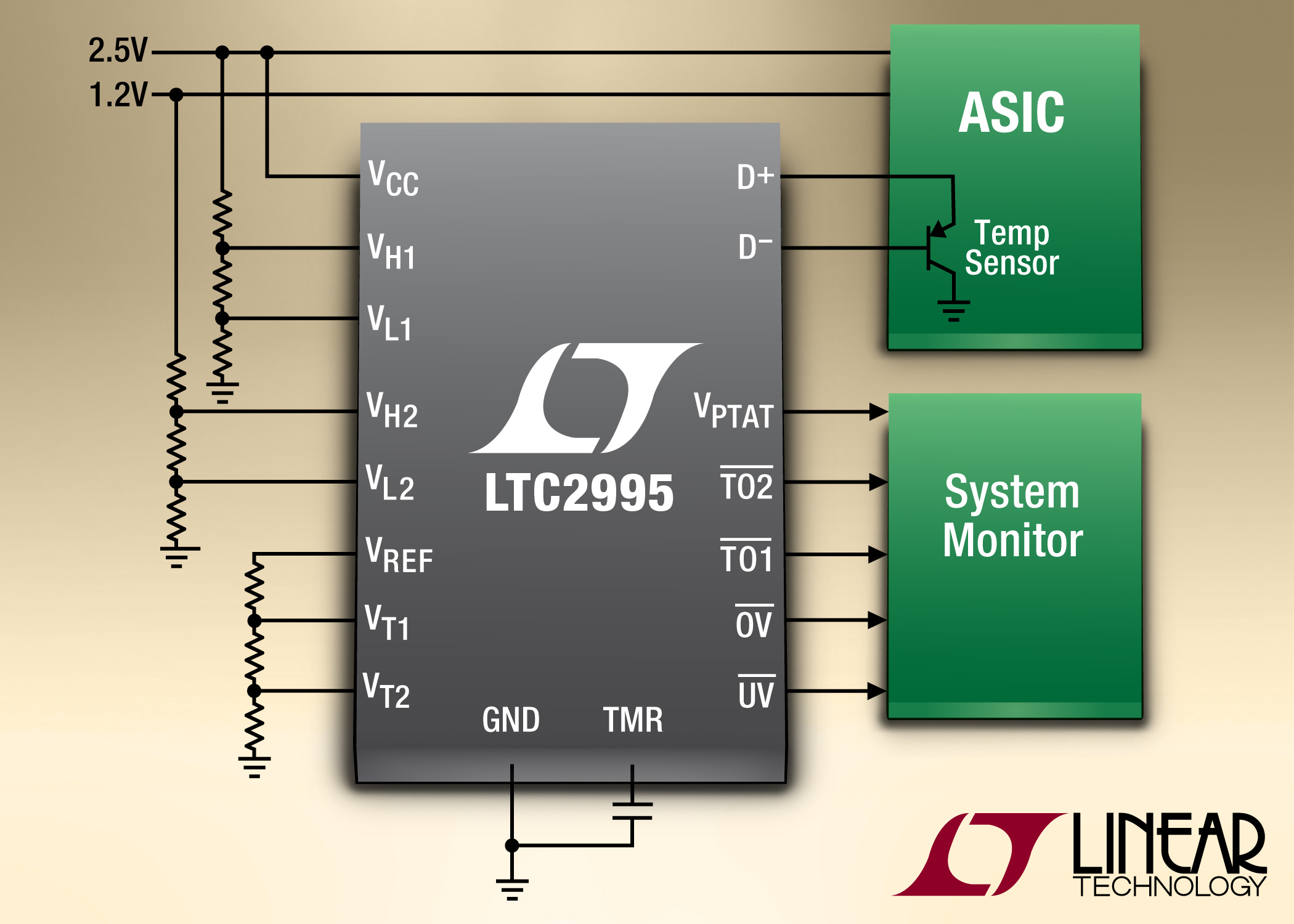

凌力爾特公司 (Linear Technology Corporation) 推出面向低壓系統的高準確度溫度傳感器和雙通道電源監視器 LTC2995。LTC2995 以 ±1°C 的準確度測量遠端二極管的溫度，并以 ±2°C 的準確度測量其自身的芯片溫度，同時抑制由噪聲和串聯電阻引起的誤差。該器件以 ±1.5% 的準確度監視兩個電壓軌 (其中一個要求在 2.25V 至 5.5V 之間以給該器件供電)，這可最大限度地減小所需的系統電源裕度。LTC2995 提供一個與絕對溫度成正比的電壓 (VPTAT) 輸出以及單獨的溫度過低、溫度過高、欠壓和過壓報警輸出 (由用戶可調的門限定義)。配置該器件無需代碼。LTC2995 在一個節省空間的微功率解決方案中，兼有溫度監視器和雙電壓監視器功能。
LTC2995 的準確度、可配置性和無代碼運行滿足了多種應用的需求，包括系統熱量控制、能量收集、桌面和筆記本電腦、網絡服務器和環境監視。用戶可以選擇測量本地溫度、遠端溫度或兩者交替測量，同時兩個溫度輸出引腳可以配置為溫度過低和/或溫度過高警報的任意組合。溫度轉換每 3.5ms 更新一次，以給系統充足的時間對警報作出響應。1.8V 電壓基準輸出還可用來與外部 ADC 共享，或用來產生溫度門限電壓。當監視電壓時，一個輸入干擾濾波器減少由于噪聲引起的錯誤復位，同時兩個電源共享一個過壓和欠壓引腳。所有門限都非常容易用電阻分壓器調節，所有警報輸出的復位延遲時間都可以?xún)H用單個電容器調節。在整個工作溫度范圍內，LTC2995 僅消耗 220µA 電源電流。
LTC2995 提供商用、工業和汽車溫度版本，所支持的工作溫度范圍分別為 0°C 至 70°C、-40°C 至 85°C 和 -40°C 至 125°C。LTC2995 符合 RoHS 要求，采用 20 引腳、3mm x 3mm QFN 封裝。千片批購價為每片 2.45 美元。
性能概要：LTC2995
• 監視溫度和兩個電壓
• 電壓輸出與溫度成正比
• 面向溫度和電壓的可調門限
• ±1°C 的遠端溫度準確度
• ±2°C 的內部溫度準確度
• ±1.5% 的電壓門限準確度
• 3.5ms VPTAT 更新時間
• 2.25V 至 5.5V 電源電壓
• 可調復位超時
• 1.8V 基準電壓輸出
• 開漏警報輸出
• 20 引腳 3mm x 3mm QFN 封裝
