- 0.045lux至188,000lux寬檢測范圍
- 小尺寸、2mm x 2mm x 0.6mm UTDFN-Opto封裝
- VCC = 1.7V至3.6V ，工作電流ICC = 0.65µA
- -40°C至+85°C工作溫度范圍
- 蜂窩電話/智能電話、數字照明管理、便攜式設備、安全系統、TV/投影儀/顯示器
MAX44009采用Maxim公司專有的BiCMOS技術設計，在2mm x 2mm x 0.6mm微型封裝內集成了兩個光傳感器、一個ADC和所有必備的數字功能。這種集成特性能夠在提供業內最佳性能的同時，節省寶貴的電路板空間。
MAX44009的功耗僅為最接近的競爭產品的百分之一，可大大延長電池使用壽命。器件提供獨特的中斷功能，可持續測量光強，并在測量值超出門限值時向微控制器進行報告。該功能減少了I²C通信的次數，進一步降低了功耗。非常適合用于平板電腦、筆記本電腦、智能電話、TV、數字照明管理系統和光強監測等應用。由于能夠檢測極其微弱的光線，可理想工作在暗色玻璃環境下。片上光電二極管的光譜響應針對人眼對環境光的響應進行優化，集成紅外及紫外線屏蔽。
Maxim環境光傳感器MAX44009的結構、應用和優勢
IC模擬設計的兩個關鍵特性是超低電流損耗(典型值為0.65μA)和極寬的光動態范圍，從0.045流明至188,000流明—范圍超過了4,000,000:1。片內自動量程調整機制無需用戶干涉增益范圍的設置。
IC設計工作在1.7V至3.6V供電電壓范圍，滿負荷工作時僅消耗0.65µA電流。器件采用小尺寸2mm x 2mm x 0.6mm UTDFN-Opto封裝。

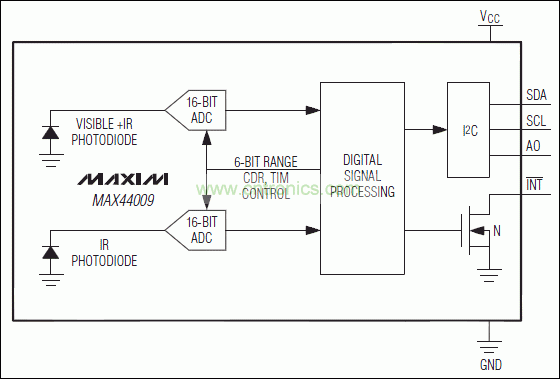

MAX44009原理框圖
[page]

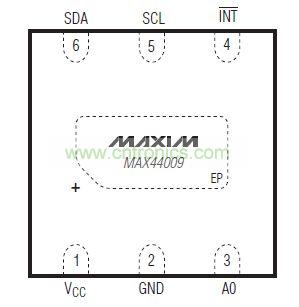

MAX44009引腳封裝圖

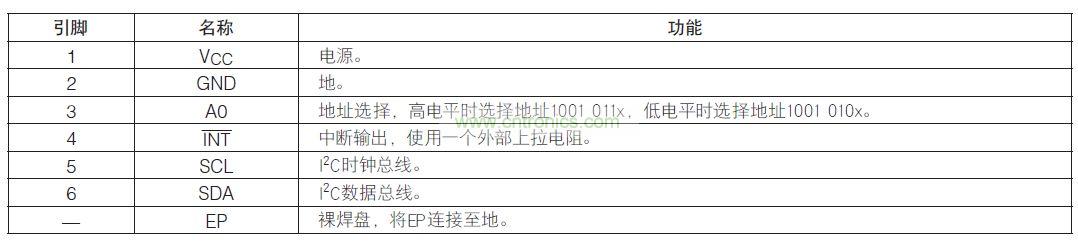

引腳說明
