【導讀】拆解TP Link 的SOHO路由器，發現電容爆漿了，影響了路由器的反應速度。產品里每一個元器件都要慎重選擇，能夠抵御電壓浪涌和具有雷擊保護是必不可少的要素。

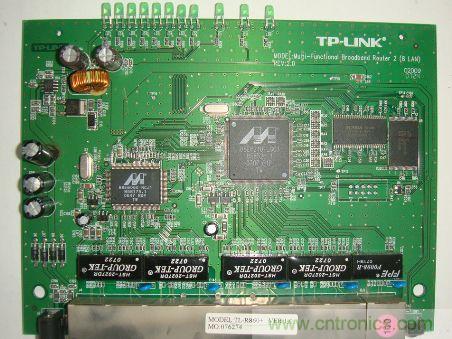

主板全景
圖1：主板全景

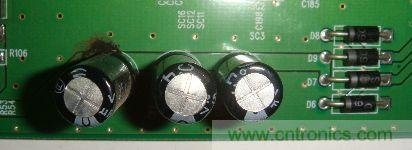

電源部分
電容爆漿了，仔細看了下是25伏 470微法的。給大家推薦一款可以抵御電壓浪涌和具有雷擊保護的電容，很適合用在路由器里，請猛擊：http://www.77uud.com/ads/cntads/banner_id/553/from/alone
圖2：爆漿的電容

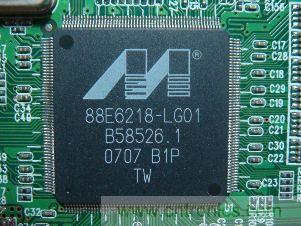

微處理器88E6218
88E6218是美國Marvell公司生產的面向SOHO應用的一款高性?xún)r(jià)比的嵌入式網絡微處理器。88E6218內部功能強，外設接口豐富，可以提供一個單芯片的S0HO路由器／安全網關解決方案。
圖3：微處理器88E6218

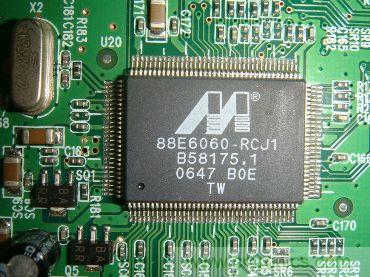

交換機芯片
圖4：交換機芯片

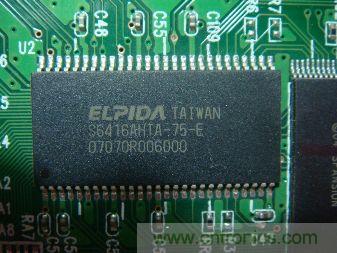

內存
Elpida taiwan產型號S6416AHTA-6B-E的芯片:去elpida官網能找到該型號芯片的pdf文檔，不說看文檔，看芯片型號也知道是8M的。S代表SDRAM，64代表64Mbits/4bank，16代表x16，A為電壓3.3V，H為內核版本，TA是TSOP封裝，6B是166MHz/CL3.100MHz/CL2.
查看詳細產品規格書，請點擊：http://www.77uud.com/ads/cntads/banner_id/554/from/alone
圖5：內存

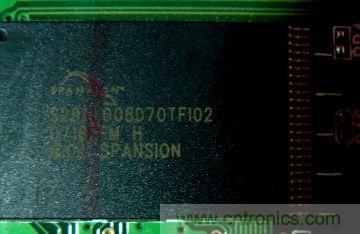

閃存
SPANSION全新原裝NOR FLASH內存芯片，8M，960PCS/包。產品適用于通訊行業、消費類電子行業 ，諸如MP3、MP4、GPS、PDA、DVD/VCD、復讀機、游戲機、考勤機、機頂盒、數碼相機、手機等。該產品的存儲器具有速度快、功耗低、穩定性高等優勢。
查看閃存芯片規格書，請點擊：http://www.77uud.com/ads/cntads/banner_id/555/from/alone
圖6：閃存

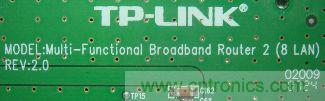

主板版本
圖7：主板版本

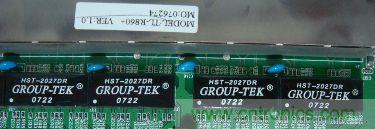

網絡接口
圖8：網絡接口
