    薄膜電容使用指南:從安裝到維護的七大關鍵注意事項

    發布時間:2025-06-05 責任編輯:lina

    【導讀】薄膜電容因其高可靠性、低損耗和長壽命等優勢,被廣泛應用于各類電子設備中。然而,其性能的充分發揮依賴于正確的使用和維護方法。以下從電氣參數匹配、環境適應性、機械安裝、失效預防等角度,總結薄膜電容在實際應用中的關鍵注意事項。


    薄膜電容因其高可靠性、低損耗和長壽命等優勢,被廣泛應用于各類電子設備中。然而,其性能的充分發揮依賴于正確的使用和維護方法。以下從電氣參數匹配、環境適應性、機械安裝、失效預防等角度,總結薄膜電容在實際應用中的關鍵注意事項。


    薄膜電容使用指南:從安裝到維護的七大關鍵注意事項


    一、電氣參數匹配:避免過壓與浪涌沖擊


    1. 額定電壓與降額使用

    ●注意點:

           ●薄膜電容的實際工作電壓應≤80%的額定電壓(如400V電容工作電壓≤320V)。

           ●在存在電壓波動或浪涌的電路中(如電機驅動、逆變器),需預留更高裕量(建議≤50%額定電壓)。


    ●風險:過壓可能導致介質擊穿,引發短路或起火。


    2. 高頻特性與電流應力

    注意點:

           ●高頻應用(如開關電源)需選擇低ESR、低電感(如卷繞式結構)的薄膜電容。

           ●計算電容的紋波電流承受能力(參考廠商提供的Irms參數),避免過熱失效。


    案例:某光伏逆變器中,因薄膜電容紋波電流超限(標稱2A,實際3.5A),導致電容鼓包失效。


    二、環境適應性:溫度、濕度與化學腐蝕


    1. 溫度范圍控制

    注意點:

           ●聚丙烯(PP)薄膜電容的典型工作溫度為-40°C~+105°C,超出范圍會導致容量漂移。

           ●高溫環境下(如汽車引擎艙),需選擇耐溫等級更高的聚酰亞胺(PI)薄膜電容。


    風險:溫度每升高10°C,電容壽命可能縮短50%。


    2. 濕度與凝露防護

    注意點:

           ●高濕度環境(如戶外光伏電站)需選擇防潮封裝(如環氧樹脂灌封)。

           ●避免電容表面凝露(可通過電路板三防漆噴涂防護)。


    案例:某海上風電變流器因濕氣侵入,薄膜電容引腳氧化導致ESR升高。


    三、機械安裝與應力防護


    1. 引腳焊接與應力釋放

    注意點:

           ●焊接溫度需≤260°C(無鉛工藝),時間≤5秒,避免高溫損傷薄膜介質。

           ●引腳折彎時需保留≥3mm根部直段,防止金屬化薄膜撕裂。


    正確操作:使用夾具固定電容,避免手工焊接時的機械拉扯。


    2. 振動與沖擊防護

    注意點:

           ●車載或工業設備中,需通過硅膠固定或卡扣結構減少振動傳遞。

           ●避免電容直接安裝在易變形的PCB區域(如邊緣或散熱器附近)。


    案例:某電動汽車DC-DC模塊因電容未加固,車輛顛簸導致引腳斷裂。


    四、失效模式與預防措施

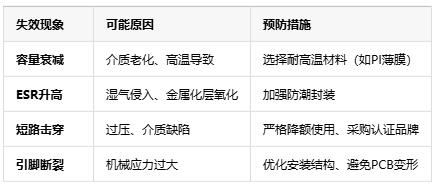

    常見失效模式及應對方案


    薄膜電容使用指南:從安裝到維護的七大關鍵注意事項


    五、特殊場景的附加要求

    1. 汽車電子(AEC-Q200標準)

    需通過溫度循環(-55°C~+125°C) 、機械振動(20G加速度) 測試。

    推薦使用金屬化聚丙烯(MKP)電容,并采用灌封工藝。


    2. 新能源(光伏/儲能)

    需耐受直流高壓(1500V) 和高頻諧波(如100kHz以上)。

    建議選擇軸向引線電容,并增加均壓電阻。


    六、存儲與維護建議

    1. 存儲條件:

          1. 溫度:-10°C~+40°C,濕度≤60%RH。

          2. 避免與酸、堿等腐蝕性氣體接觸。


    2. 定期檢測:

          1. 每2年對關鍵電路中的薄膜電容進行ESR測試和外觀檢查。

          2. 發現容量下降>10%或ESR上升>30%時需更換。


    結語


    薄膜電容的穩定運行離不開參數匹配、環境控制、機械防護和失效預防的綜合管理。在高可靠性應用中(如航空航天、醫療設備),建議優先選用通過AEC-Q200或MIL-PRF-123認證的產品,并建立全生命周期的性能監控體系。通過科學的選型和使用方法,薄膜電容的壽命可延長30%以上,顯著提升系統可靠性。
