WaveSurfer 系列示波器的產品特性：

• WaveSurfer MXs-B 存儲深度達到25Mpts
• WaveSurfer MXs-B采樣率達到10GS/s
• 新增強大的順序模式功能

WaveSurfer 系列示波器的應用范圍：

• 測試測量

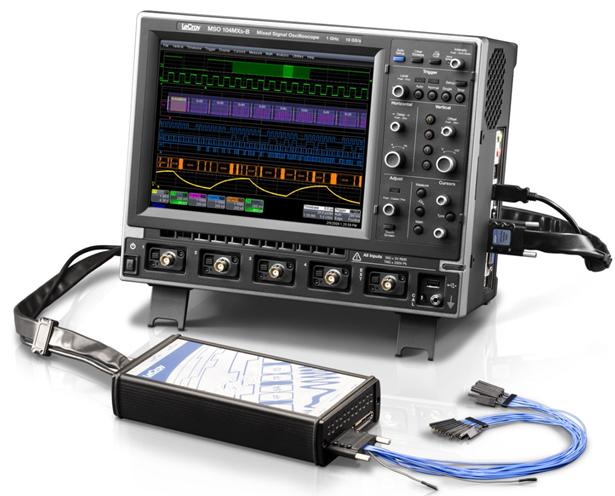

力科公司日前發布新的示波器產品系列WaveSurfer MXs -B和MSO MXs -B。新的示波器采樣率高達10GS/s，存儲深度高達25Mpts，同時增加了很多新功能，包括強大的順序模式功能。更高的采樣率和存儲深度使WaveSurfer成為同類產品中的佼佼者。這些增強的基本指標和一些調試工具如WaveStream快速查看模式、WaveScan搜索和查找功能、一系列的串行數據觸發和解碼功能以及LabNotebook文件和報告生成功能等使得WaveSurfer MXs-B成為一種功能多樣、靈活性極強的儀器。MSO MXs -B系列則提供18條數字通道，可以同時測量模擬和數字混合信號,數字通道采樣率高達1GS/s。

毫不妥協的卓越性能
很多其它的示波器也有很長的存儲深度，但是這些示波器能實現的功能除了可以捕獲和顯示波形之外,很難再做更多其它的事情,因?yàn)橐坏┰陂L存儲下進行測量和分析時,示波器就反應遲鈍甚至在設置操作后無任何反應，WaveSurfer MXs- B和MSO MXs- B示波器卻不會出現這樣的狀況，即使在存儲下進行FFT運算,測量和串行數據解碼依然速度很快。WaveSurfer架構使得用戶可以自如地控制測量，不再因?yàn)橐鲝?fù)雜的計算或測量而被迫等待，這一點對于25Mpts的標配存儲深度是很重要的，否則25Mpts的存儲深度就失去了應用價值。

順序模式實現快速觸發和高效地使用存儲深度
捕捉復雜的信號可能需要不同類型的采集模式，對非常緩慢的信號滾動模式有幫助，對非常快速的信號，重復采樣非常有效。順序模式下示波器存儲空間分割成10，000等份,捕獲到的10,000次采集數據分別放在每一等份中，這些多次采集的數據組成一個波形序列。該技術能非?？焖俚夭东@脈沖，觸發速率高達每秒125萬次。此外，順序模式可以充分利用存儲深度，僅僅捕獲感興趣的脈沖，忽略掉脈沖之間很長的停滯時間。順序模式下可顯示出所有捕獲到波形，并可以做進一步的分析。在WaveSurfer MXs-B中，順序模式和25Mpts的存儲深度相結合，長時間內保持高采樣率以確保用戶總能捕獲最快的邊緣或毛刺。

混合信號測量和串行數據工具
越來越多的系統都包括模擬、數字和串行數據信號，甚至都和嵌入式系統中某個器件有關。調試和故障排除需要高性能的串行數據示波器（MSO）以及一系列的串行數據工具。MSO MXs- B 有4個模擬通道和18個數字通道，模擬帶寬高達1GHz和數字高達250MHz，數字通道采樣率達到1 GS/s。除了捕獲這些信號，MSO MXs- B和WaveSurfer MXs- B提供了觸發和解碼各種串行數據的工具。目前可以支持的串行數據包括I2C, SPI, UART, CAN, LIN, FlexRay, USB, ARINC 429, MIL-STD-1553, MIPI D-PHY, DigRF3G和 Digital Audio。
