【導讀】很多工程師在使用示波器測量開關電源輸出信號時，會發現兩個測量通道之間存在互相干擾的情況。這個干擾是否來自于通道之間呢？我們實測來驗證一下。
一、背景概述
使用示波器測量開關電源輸出信號時，發現兩個測量通道之間存在互相干擾（串?dāng)_）的情況。那么兩個測量通道之間會不會彼此干擾呢？
測試方法：通道1測量小信號（100mv/div），通道2測量大信號（5V/div），觀察信號互相影響的情況。
Ø 首先使用標準信號源來驗證通道隔離度的影響因素；
Ø 然后使用不同的測量方法來驗證串?dāng)_的影響因素。
二、通道隔離度測試驗證
如圖1示波器兩通道輸入的信號直接從信號發生器輸出，可以發現通道2信號對通道1無任何影響，通道隔離度好。當然通道隔離度的指標有著更嚴謹測試方法，這里先簡單試驗一下。

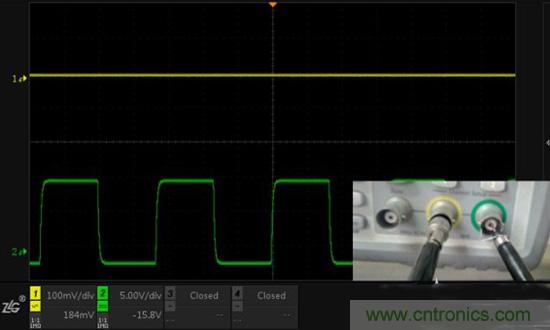

圖1.CH1、CH2測量信號發生器輸出，接地良好
三、干擾出現的真正原因——地線！
以上干擾主要和探頭的使用有關，特別和探頭地線的接法有關。測量過程如下，同時記錄該測試模式的串?dāng)_情況：
1. 通道1探頭地使用鱷魚夾接地，通道2關閉（證明通道1信號原狀，見圖2）

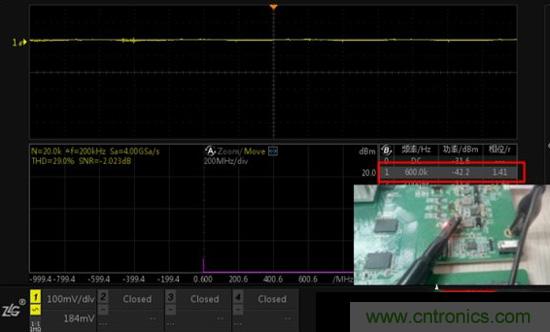

圖2.CH1使用夾子測量電源輸出，CH2懸空
注：通道1信號幅度雖然非常小，但通過FFT分析還是可以定位出600K頻點的干擾。
2. 通道1和2探頭地使用鱷魚夾只接一個地（串?dāng)_非常嚴重，見圖3）；

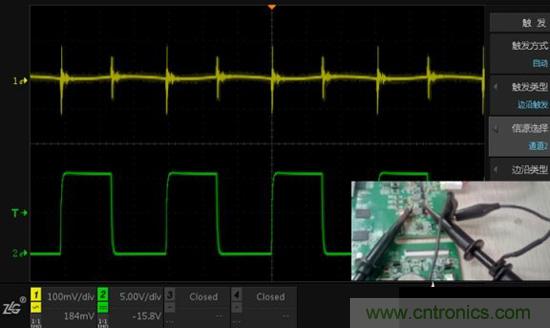

圖3.CH1使用夾子測量電源輸出，CH2使用夾子測量電感，單點接地
3. 通道1和2探頭地使用鱷魚夾分別接地（串?dāng)_嚴重，見圖4）；

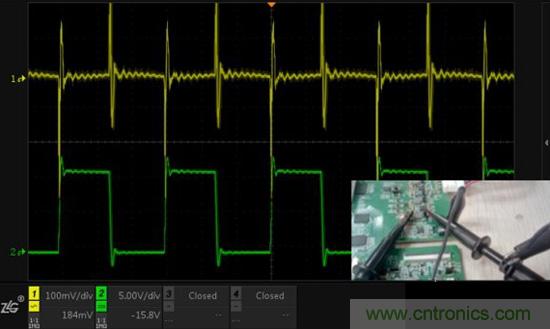

圖4.CH1使用夾子測量電源輸出，CH2使用夾子測量電感，各自接地
4. 通道1地使用彈簧接地，通道2地使用鱷魚夾接地（串?dāng)_很小，圖5）；

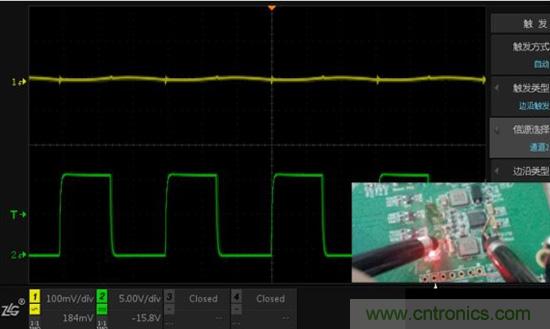

圖5.CH1使用接地彈簧測量電源輸出，CH2使用夾子測量電感，各自接地
5. 通道1和2探頭均使用彈簧分別接地（串?dāng)_最小，見圖6）；
圖6.CH1使用接地彈簧測量電源輸出，CH2使用接地彈簧測量電感，各自接地
四、總結
· 測量探頭及地線連接良好時，示波器的通道間干擾很小；
· 干擾來自測試探頭處接地寄生參數的影響，如引線電感；
· 同時測量?jī)蓚€(gè)信號時，為了避免接地回路的互相干擾，要分開接地；
· 測量敏感信號時要使用接地彈簧，必要時使用接口端子。
