產品特性：
- 低功耗
- 高Q4值
- 尺寸小，節省資源和電力
應用范圍：
- 2.4GHz無線局域網
- 藍牙應用
- 移動電話等移動終端

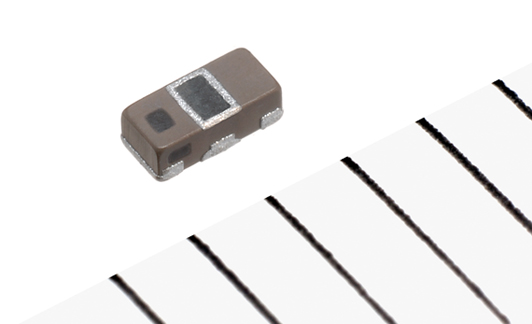

TDK公司9月17日宣布，九月份已開發并量產用于2.4GHz無線局域網和藍牙1的積層帶通濾波器。雖然該產品為1608尺寸且厚度僅為0.55mm，但實現了與早期產品相同的低損耗、高衰減2特性，體積較原先縮小40%。
隨著移動電話等移動終端變得越來越小巧輕便、工作速度和頻率越來越高，近年來對于這些設備上使用的高性能電子元件的小型化和薄型化要求也日益提高。這些設備配有無線局域網和藍牙等短距離無線通信系統，實現了高速、大容量數據通信，未來對于這些設備的使用需求有望大幅增長。
帶通濾波器是一種電子元件，它利用只允許某些頻率通過的特性來分離出所需的電信號。新型濾波器采用了小型諧振器3和低功耗結構的創新設計，使該諧振器連接頭低功耗、高衰減濾波器，實現了與TDK早期的2012尺寸系列濾波器相同的特性，而大小僅為1608尺寸，體積縮小了40%。此外，該濾波器有助于移動設備的小型化以及節省空間和電力。
主要特性
1. 采用低功耗結構的高Q4值叉指諧振器和諧振器連接頭。
2. 體積較早期產品縮小40%，但具備同等特性。
3. 尺寸小，節省資源和電力。
主要電氣特性
|
|
頻率(MHz)
|
規格 (dB)
|
|
插入損耗
|
2400－250
|
2.5（最大值）
|
|
衰減器
|
1920－1990
|
40（最小值）
|
|
2110－2170
|
40（最小值）
|
|
|
4800－5000
|
40（最小值）
|
生產銷售計劃
●生產地點： 日本
●生產能力： 1000 萬個/月（初期）
