【導讀】小伙伴們的創意總是無窮無盡的，只有想不到，沒有做不到！今天小編為大家?guī)硪豢顭徂D(zhuǎn)印PCB教程，最后的目的是做一個步進電機驅動器，最后結果非常不錯，做的工程非常之詳細，快來一睹為快吧！

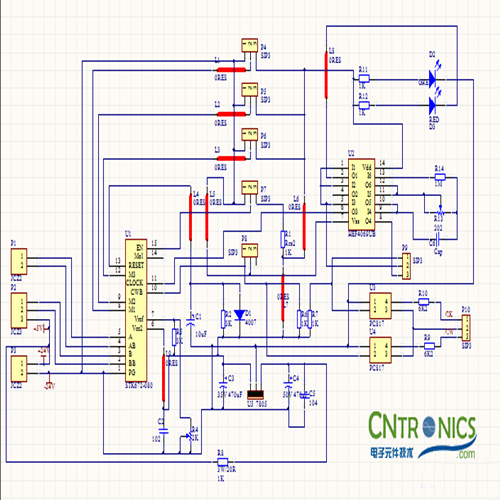

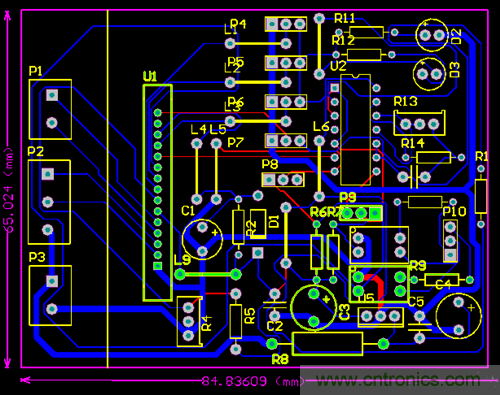

1、用Altium Designer畫好原理圖和pcb，如下：
注：原理圖是對的，pcb應該是單層的，由于原pcb丟失，所以就用這個做個示意。

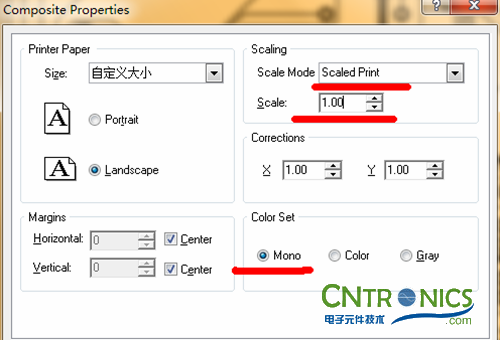

2、打印pcb，點擊File->Print Preview,在圖上右鍵選擇Page Setup，按照下圖設置。

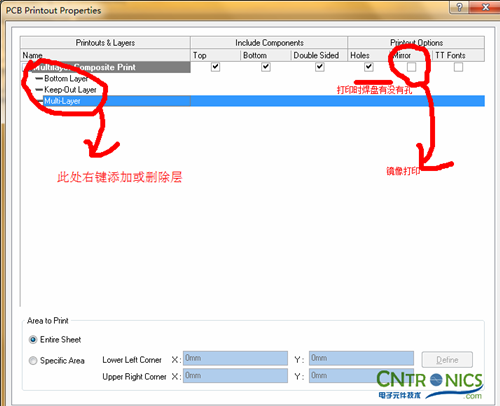

設置完后close，在圖上右鍵，選擇Configuration，介紹如下
據我的經驗，頂層絲印層需要鏡像即勾選“mirror”，bottom層不需鏡像即不勾選“mirror”，然后在圖上右鍵，選擇print如圖：
這個打印機是安裝office后就有的。

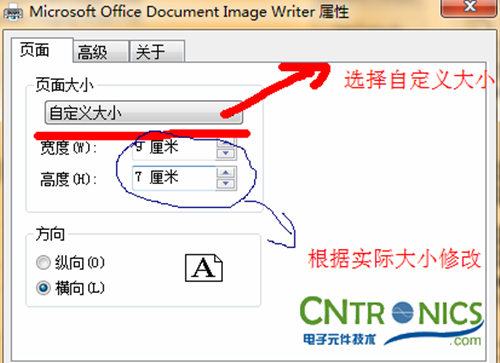

再點擊后面的properities，設置在圖中：

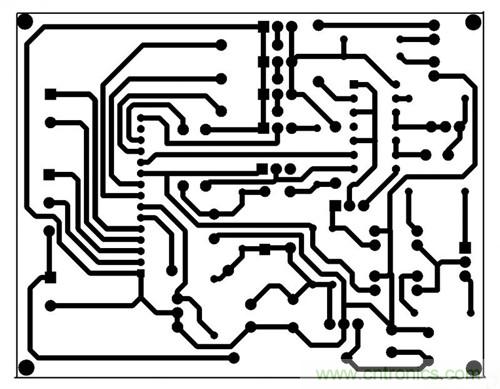

設置好后就可以打印了。下面是本次使用的圖。

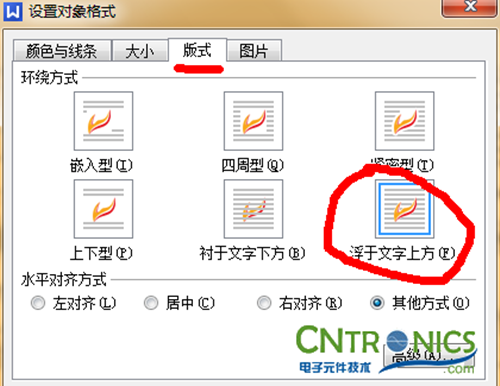

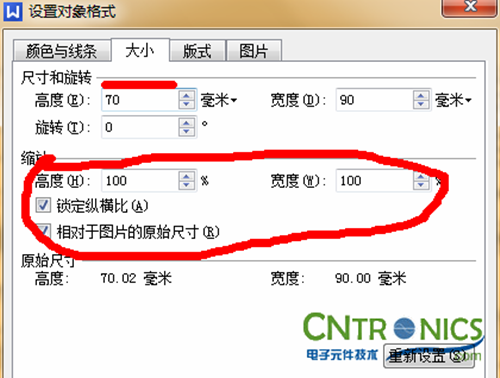

然后就是排板了，我用的是WPS,用word也可以。在新建空白文檔中插入一張圖，圖片格式設置如下：

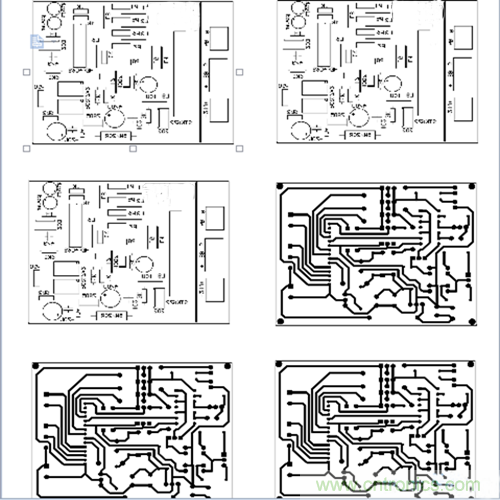

排好版后效果

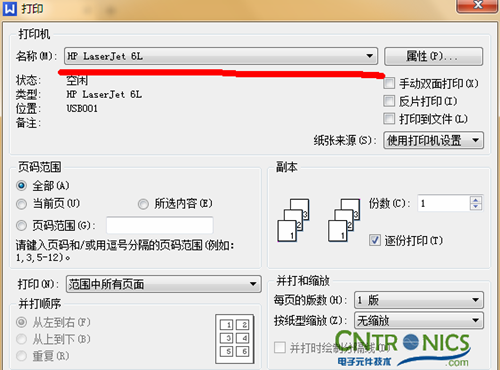

終于可以打印了，我用的是HP 6L打印機，效果很好。
打印出來的效果：
3、熱轉印，很重要的一步。
（1）裁板：將覆銅板裁剪成合適的大小。
（2）打磨：用細砂紙將覆銅板表面打磨干凈。
（3）腐蝕：將覆銅板放入腐蝕劑中腐蝕一會，目的是把覆銅板表面弄得光滑，時間自己把握。
（4）裁剪圖紙：腐蝕完后沖洗干凈，我用熱風槍將它吹干，將圖紙裁成合適的大小，便于熱轉印。

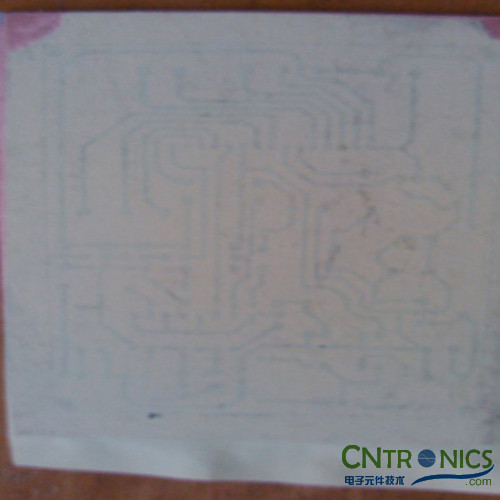

（5）熱轉印：將熱轉印紙放到覆銅板上，放平，用事先預熱好的熨斗進行轉印（熨斗的溫度大約調到200度，熱轉印紙一遇到熨斗會貼在覆銅板上），然后使勁壓，最好移動熨斗用尖部進行轉印，一定要使每一部分都會收到壓力。轉印完成后的效果。
（6）冷卻：把覆銅板移動到另一個地方（因為下面的凳子很熱），在上面放一個板子之類的東西，再找一個重物壓上，等待冷卻。

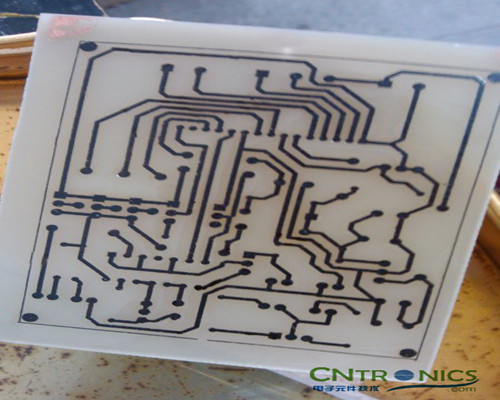

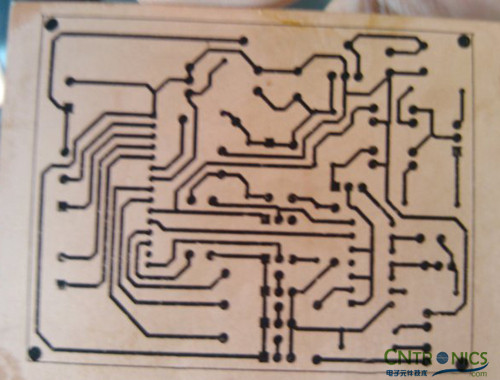

（7）揭紙：待完全冷卻，就可以把熱轉印紙揭下了，轉印完成后的效果。
（8）補線：可能轉印不太好有斷線情況，所以需要用馬克筆補線。
4、配置腐蝕劑，這個因腐蝕劑的不同配置比例也不同，就不做介紹了。

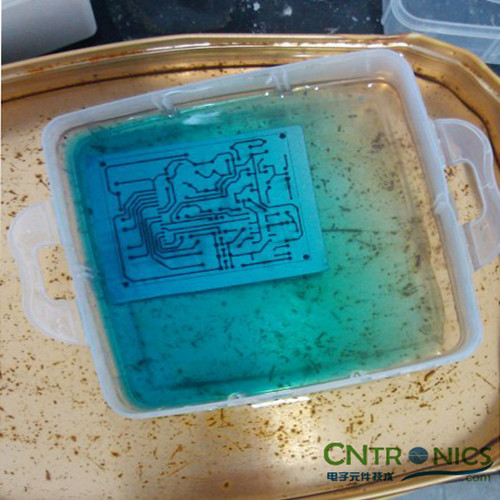

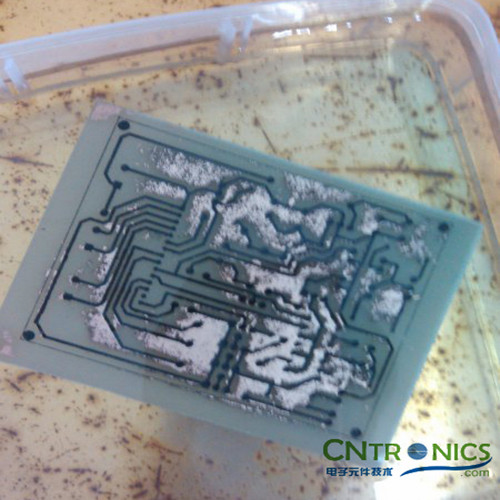

5、腐蝕：將轉印好的覆銅板放到腐蝕劑中腐蝕。
那個大盒子里倒的是熱水，用來加熱腐蝕劑，加快腐蝕速度。
慢慢等待腐蝕吧，大概十分鐘左右，一定要注意觀察腐蝕程度。
由于原來的腐蝕劑用過次數太多，中途重新配置了腐蝕劑。

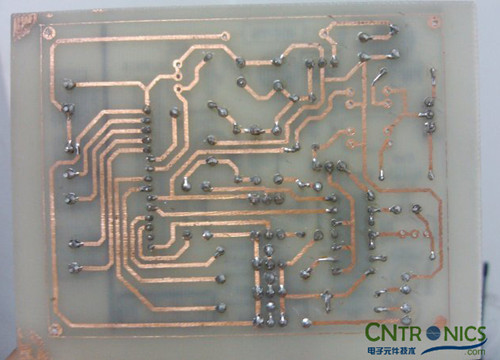

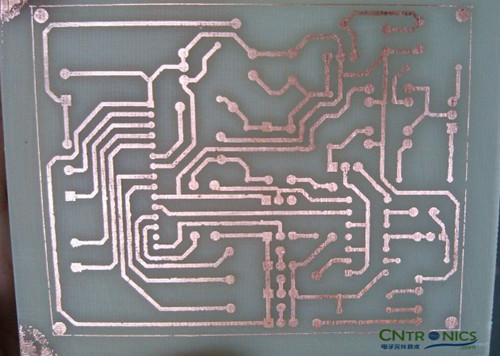

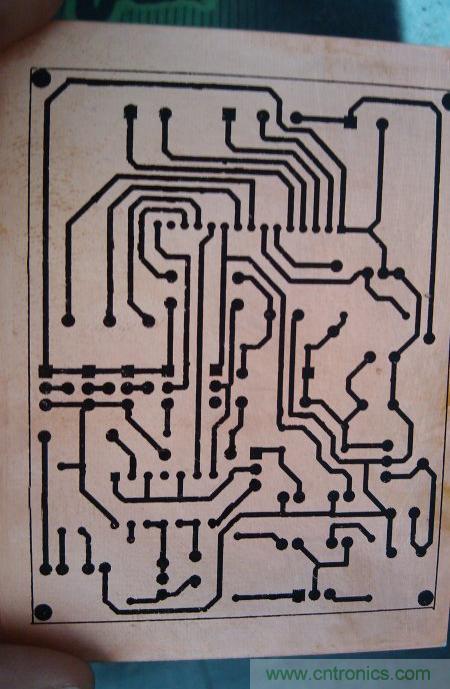

腐蝕好后的靚照。
將黑線擦掉，我是一邊沖洗一邊用細砂紙打磨掉的（好像可以用什么試劑洗掉，這個沒有）。

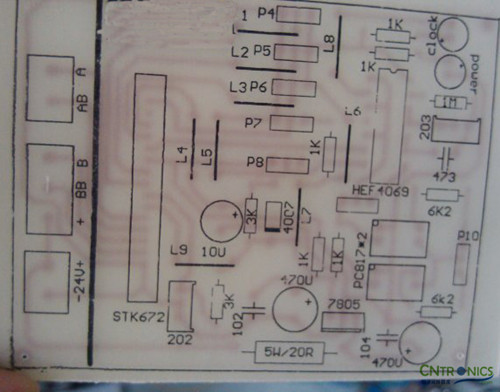

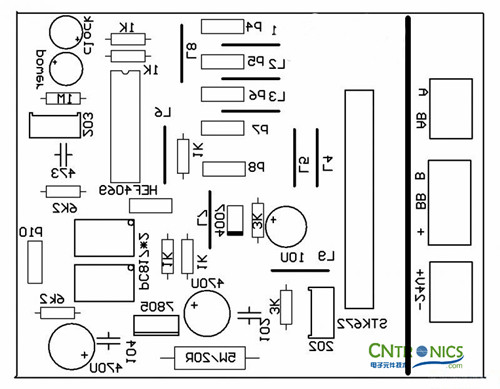

6、轉印絲印層
圖中四個角上的點用來對齊，用電鉆將四個孔打穿（包括絲印層圖紙上的四個點）。對齊后就可以轉印了，過程

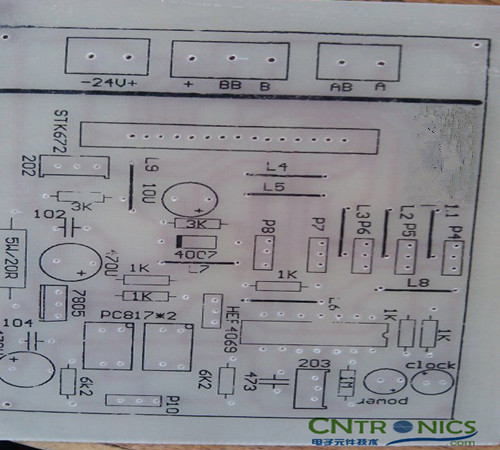

同第3步，轉印好后的效果：
7、打孔。
用合適的鉆頭打孔，這就不介紹了，打好空后。
8、焊接元器件。
根據絲印層的注釋放置原件并焊接。
由于買的器件還在路上，缺幾個原件沒焊。。

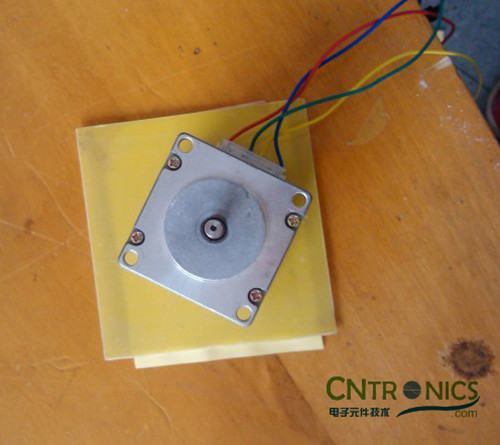

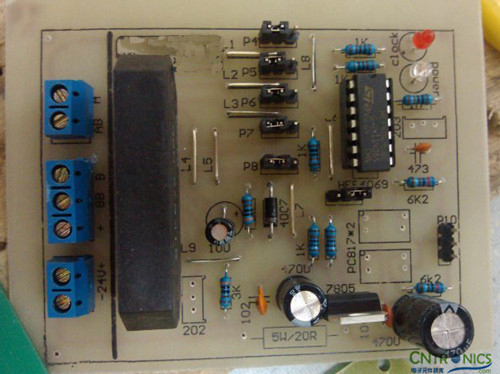

不過功夫不負有心人啊，也算是OK啦！來個對比圖看看！
