在討論機器的電源構成時，是否在為采用線性電壓調整器還是DC/DC 轉換器而煩惱？當LSI的工作電壓下降，工作于1.8V或1.2V工作時，如線性電壓調整器用于來自5V線路或鋰離子電池的驅動時，將產生大量的熱損耗，不能有效地使用能量效率。眾所周知，在這種情況下如果使用降壓DC/DC轉換器，能高效率地轉換電壓。但是，如使用DC/DC轉換器，會立刻有許多例如“產生噪聲”、“外置零部件多而導致成本增高”、“設置定數的手續繁雜”等由于“使用時所需要的事項”而阻礙使用的意見。



本次調查記錄中，通過說明TOREX的DC/DC轉換器XC9235/XC9236/XC9237的工作狀況，來理解DC/DC轉換器的基本特征和工作原理。此外，XC9235/XC9236/XC9237系列的外置零部件少，是不需調整定數的一體集中型DC/DC轉換器，其特長在于同時滿足低噪聲和提高功率轉換效率雙方面，是應用與無線機器等深受歡迎的IC。



最近出現了很多只為外置零部件少的降壓DC/DC轉換器追加線圈和電容即可簡單地達到工作目的的產品。這是因?yàn)橹蛔芳?只即使與LDO電壓調整器相比也屬小型的線圈來構成零部件，即可簡單地得到高效率電源。





特瑞仕半導體公司的XC9235/XC9236/XC9237系列產品，內置了采用P溝道MOSFET和N溝道MOSFET輸出電流驅動器的降壓同步整流型DC/DC轉換器。



由內部的IC來決定為穩定工作所需要的電路定數，外置零部件只需要產品目錄中記載的輸入和輸出電容及線圈即可工作，是一體集中型DC/DC轉換器。能提供高達600ｍA的輸出電流。（參照?qǐng)D1）

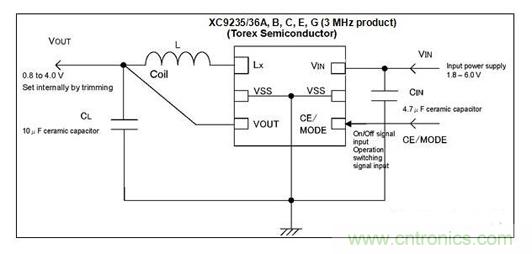

圖1．XC9235/36A, B, C, E, G (3 MHz product)



這種IC隨型號不同而控制方式也不同，XC9235為PWM工作、XC9236為PWM/PFM自動轉換工作、XC9237除PWM/PFM 自動轉換工作以外，還具備另加的用手動信號固定于PWM工作功能的產品。備有1.2MHz和3MHz兩種開關動作頻率的產品。可以按需要如重視能量轉換率則選擇1.2MHz；如優先小型化則選擇比線圈尺寸還小的3MHz產品。此外，還備有可選擇的豐富功能和特性能對應于各種不同用途。高速軟啟動和CL放電功能，可使導通、切斷時的上升和下降快速地進行，能方便地設置組合電源的順序。

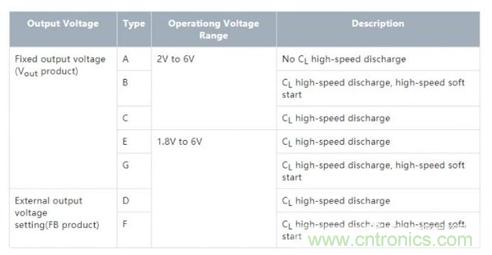

表1: XC9235/XC9236/XC9237的選擇表



提供了SOT-25和USP-6C(2.0 mm×1.8 mm, t = 0.6 mm MAX)，USP-6EL(2.0 mm×1.8 mm, t = 0.4 mm MAX)，WLP-5-03(1.26mm×1.06mm, t=0.4mm)封裝.

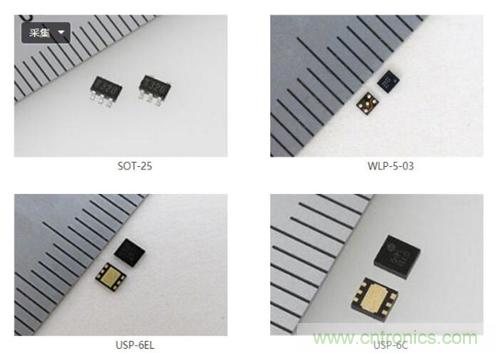

Photo 1: Package Photo

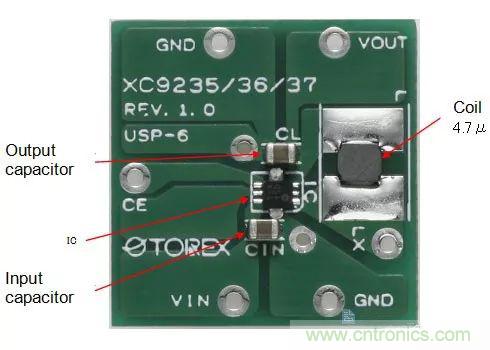

Photo 2: Mounting Board Photo

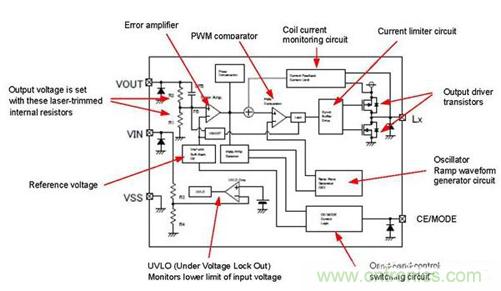

圖2．XC9235/XC9236/XC9237的內部方框圖



內部電路由基準電壓、誤差放大器、振蕩器、指示燈波形、PWM比較器、UVLO、限定電流電路等構成，固定輸出電壓型由激光微調固定調整了內部電阻R1/R2的電阻比。工作電壓范圍在1.8V～6V之間。此外，內部調整了放大器的相位補償及送信頻率、軟啟動時間等，可以完全無須調整地使用。
