抗干擾濾波器有哪些



1、數字濾波器



與模擬濾波器相對應，在離散系統中廣泛應用數字濾波器。它的作用是利用離散時間系統的特性對輸入信號波形或頻率進行加工處理。或者說，把輸入信號變成一定的輸出信號，從而達到改變信號頻譜的目的。



2、低通濾波器



低通濾波器是指車載功放中能夠讓低頻信號通過而不讓中、高頻信號通過的電路，其作用是濾去音頻信號中的中音和高音成分，增強低音成分以驅動揚聲器的低音單元。由于車載功放大部分都是全頻段功放，通常采用AB類放大設計，功率損耗比較大，所以濾除低頻段的信號，只推動中高頻揚聲器是節省功率、保證音質的最佳選擇。此外高通濾波器常常和低通濾波器成對出現，不論哪一種，都是為了把一定的聲音頻率送到應該去的單元。



3、帶通濾波器



一個理想的濾波器應該有一個完全平坦的通帶，例如在通帶內沒有增益或者衰減，并且在通帶之外所有頻率都被完全衰減掉，另外，通帶外的轉換在極小的頻率范圍完成。實際上，并不存在理想的帶通濾波器。濾波器并不能夠?qū)⑵谕l率范圍外的所有頻率完全衰減掉，尤其是在所要的通帶外還有一個被衰減但是沒有被隔離的范圍。這通常稱為濾波器的滾降現象，并且使用每十倍頻的衰減幅度dB來表示。通常，濾波器的設計盡量保證滾降范圍越窄越好，這樣濾波器的性能就與設計更加接近。然而，隨著滾降范圍越來越小，通帶就變得不再平坦—開始出現“波紋”。這種現象在通帶的邊緣處尤其明顯，這種效應稱為吉布斯現象。



4、模擬濾波器



模擬濾波器在測試系統或?qū)Ｓ脙x器儀表中是一種常用的變換裝置。例如：帶通濾波器用作頻譜分析儀中的選頻裝置；低通濾波器用作數字信號分析系統中的抗頻混濾波；高通濾波器被用于聲發射檢測儀中剔除低頻干擾噪聲；帶阻濾波器用作電渦流測振儀中的陷波器，等等。



5、聲表面波濾波器



聲表面波是指聲波在彈性體表面的傳播，這個波被稱為彈性聲表面波。聲表面波的傳播速度比電磁波的速度約小10萬倍。聲表面波濾波器是采用石英晶體、壓電陶瓷等壓電材料，利用其壓電效應和聲表面波傳播的物理特性而制成的一種濾波專用器件，廣泛應用于電視機及錄像機中頻電路中，以取代LC中頻濾波器，使圖像、聲音的質量大大提高。



6、介質濾波器



介質濾波器利用介質陶瓷材料的低損耗、高介電常數、頻率溫度系數和熱膨脹系數小、可承受高功率等特點設計制作的，由數個長型諧振器縱向多級串聯或并聯的梯形線路構成。



7、有源電力濾波器



有源電力濾波器是一種動態抑制諧波和補償無功的電力電子裝置，它能對頻率和大小都變化的諧波和無功進行補償，可以彌補無源濾波器的缺點，獲得比無源濾波器更好的補償特性，是一種理想的補償諧波裝置。



抗干擾濾波器工作原理

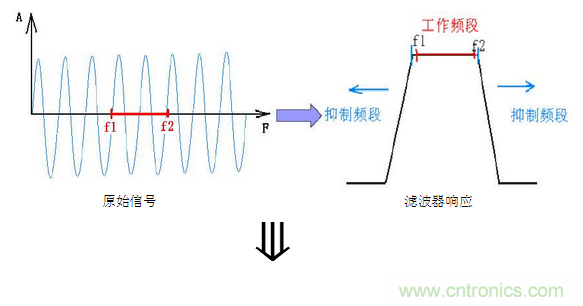

射頻信號f1-f2，通過濾波器，經過濾波器響應，通帶內的插損較小，信號略微較小，帶外信號經濾波器響應，被完全抑制掉。



抗干擾濾波器的作用



1、降低產品對電網的騷擾電壓發射。



2、能提高產品的抗擾度，阻擋電網不干凈電源對設備的影響。



以上就是小編為大家介紹的抗干擾濾波器有哪些，抗干擾濾波器的工作原理，抗干擾濾波器的作用，希望能為大家提供參考幫助。
