【導讀】近幾年，降壓-升壓型充電器變得越來越流行，因?yàn)樗軌驈膸缀跞魏屋斎朐礊殡姵爻潆姡瑹o論輸入電壓是高于或低于電池電壓。



USB Type-C被廣泛采用的一大關鍵性優勢是它被認為是目前實現通用適配器和減少相應電子廢棄物減少理想方案。雖然USB Type-C接口是統一的，但是不同適配器的額定功率和電壓仍然有很大的差異，這里面包含了傳統的5 V USB適配器和能夠提供5 V到20 V電壓范圍的USB PD適配器。此外，不同的便攜式設備內部的電池?cái)?shù)串聯節數也有可能不同。這就要求電池充電器集成電路（IC）采用降壓-升壓拓?fù)浣Y(jié)構， 去適應輸入電壓和電池電壓的這些任意的變化。 具有高功率密度的降壓-升壓充電芯片不僅可以集成通用的充電功能模塊，也可以集成USB PD充電系統中的其他元件，如負載開關和DC/DC轉換器，以簡化系統設計，降低物料清單（BOM）成本，并保持小尺寸的整體解決方案。圖1顯示了USB PD充電解決方案的系統框圖。

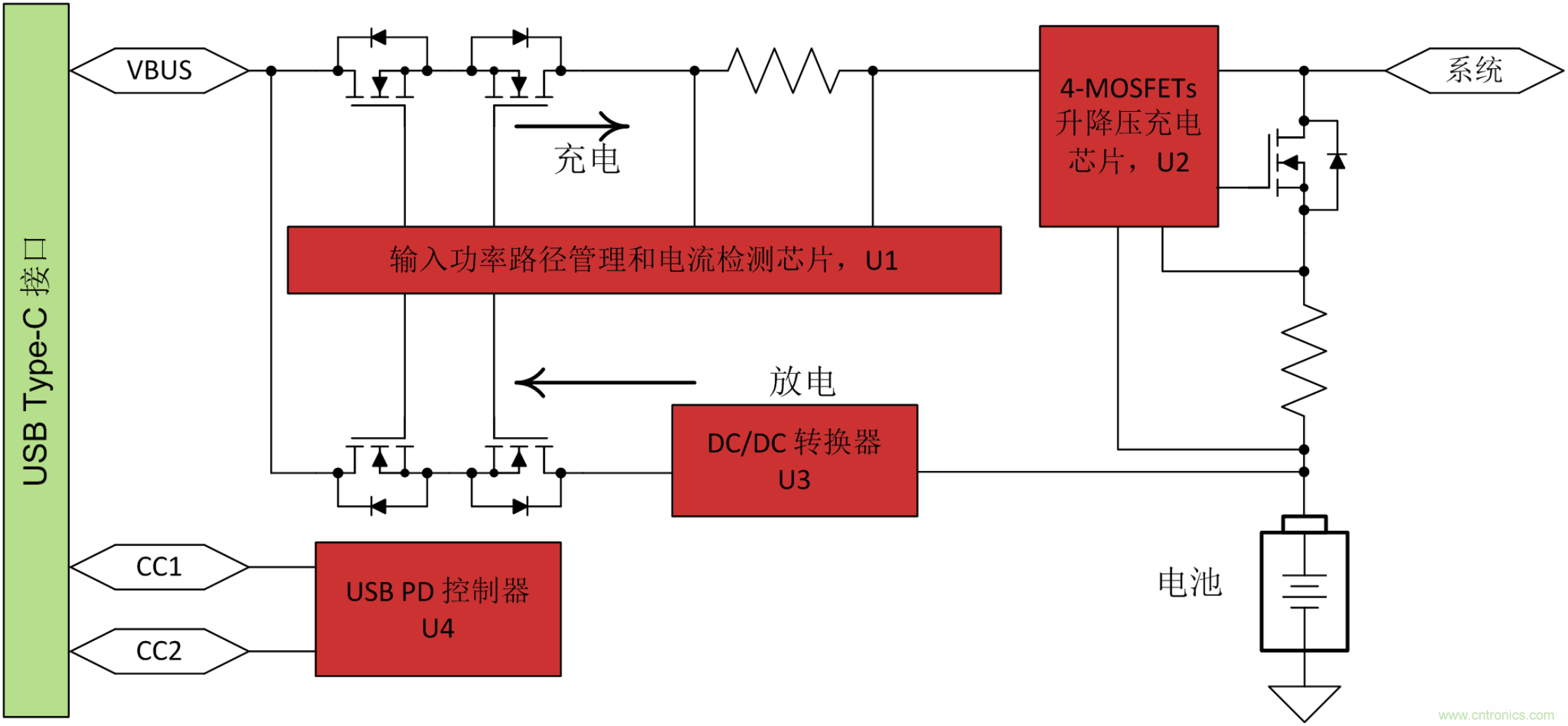

圖1 USB PD充電解決方案的系統框圖。



為支持移動USB OTG充電規格，當適配器不存在時，電池通過DC/DC轉換器放電，在VBUS輸出一個恒定電壓去給外部設備供電。如果USB Type-C端口需要支持快速角色交換（FRS）的功能，則必須開啟DC/DC轉換器并始終處于待機狀態，即使已將適配器插入U(xiǎn)SB Type-C端口。當適配器斷開時，放電電源路徑中的背對背MOSFETs迅速打開，將U3輸出電壓傳遞給V_BUS并保持V_BUS電壓不跌落。在這個過程中，始終保持DC/DC轉換器開啟的狀態實際上會給整個系統造成額外的靜態電流損失。



圖2中所示的全集成降壓-升壓充電芯片可以簡化USB PD充電解決方案的系統級設計。首先，將輸入電流檢測電路集成到芯片中。通過該電路檢測到的輸入電流，充電器提供輸入電流調節和輸入電流過流保護來避免適配器過載。 其次，作為輸入過電壓和過電流保護電路的一部分，外部背對背MOSFET的控制邏輯和驅動電路也被集成到充電器中。這些功能使得從框圖中消除支持輸入功率路徑管理和輸入電流檢測的單元成為可能。



通過實現四個FETs的降壓-升壓轉換器的雙向操作，充電芯片自身可以支持OTG模式。當適配器插入U(xiǎn)SB端口時，充電芯片以正向充電模式工作，功率從V_BUS流向電池。當適配器斷開時，功率從電池流向V_BUS。V_BUS處的OTG輸出電壓覆蓋從2.8 V到22 V的全USB PD電壓范圍，具有10mV可編程步長，與USB PD 3.0規格兼容。



圖2全集成降壓-升壓充電芯片。



為了支持USB Type-C端口的FRS功能，此集成降壓-升壓充電芯片實現了一種新的備用模式。在本文中，備用模式是指降壓-升壓充電芯片從正向充電模式到反向OTG模式的快速轉換，從而避免總線電壓的跌落。查看圖3中的應用框圖，適配器連接到USB端口，為系統供電，并通過降壓-升壓功率級為電池充電。同時，適配器可以從充電器的PMID輸出為系統配件供電。如果降壓-升壓充電芯片不支持備用模式的話，當適配器斷移走時，電池仍然可以通過芯片內部的FET為系統供電。然而，PMID上的配件供電可能會掉電。



充電芯片啟用備用模式后，能夠監測V_BUS電壓。V_BUS電壓跌落低于預設閾值可以作為適配器已移除的信號。一旦充電芯片檢測到適配器已移除，它將以迅速的從正向充電模式切換到反向OTG模式，利用電池放電的能量去維持住V_BUS電壓，并自行實現FRS。當適配器移除時，系統本身以及系統配件的供電都可以從適配器無縫地切換到電池，這樣的作法可以從框圖中消除用于OTG模式和FRS的DC/DC轉換器。



圖4顯示了充電芯片用作支持FRS的備用模式的測試波形。在USB1處連接了9 V適配器作為輸入電源。當適配器插入后，充電芯片打開ACFET1-RBFET1將適配器接入V_BUS。該波形的測試條件是，PMID處有1 A的電流給系統附件供電，BAT處有1 A的充電電流。當9 V適配器電壓（VAC）移除時，充電芯片迅速的從正向充電模式轉向反向OTG模式， 仍可以將PMID和VBUS維持在5 V，同時持續向1 A PMID負載供電。

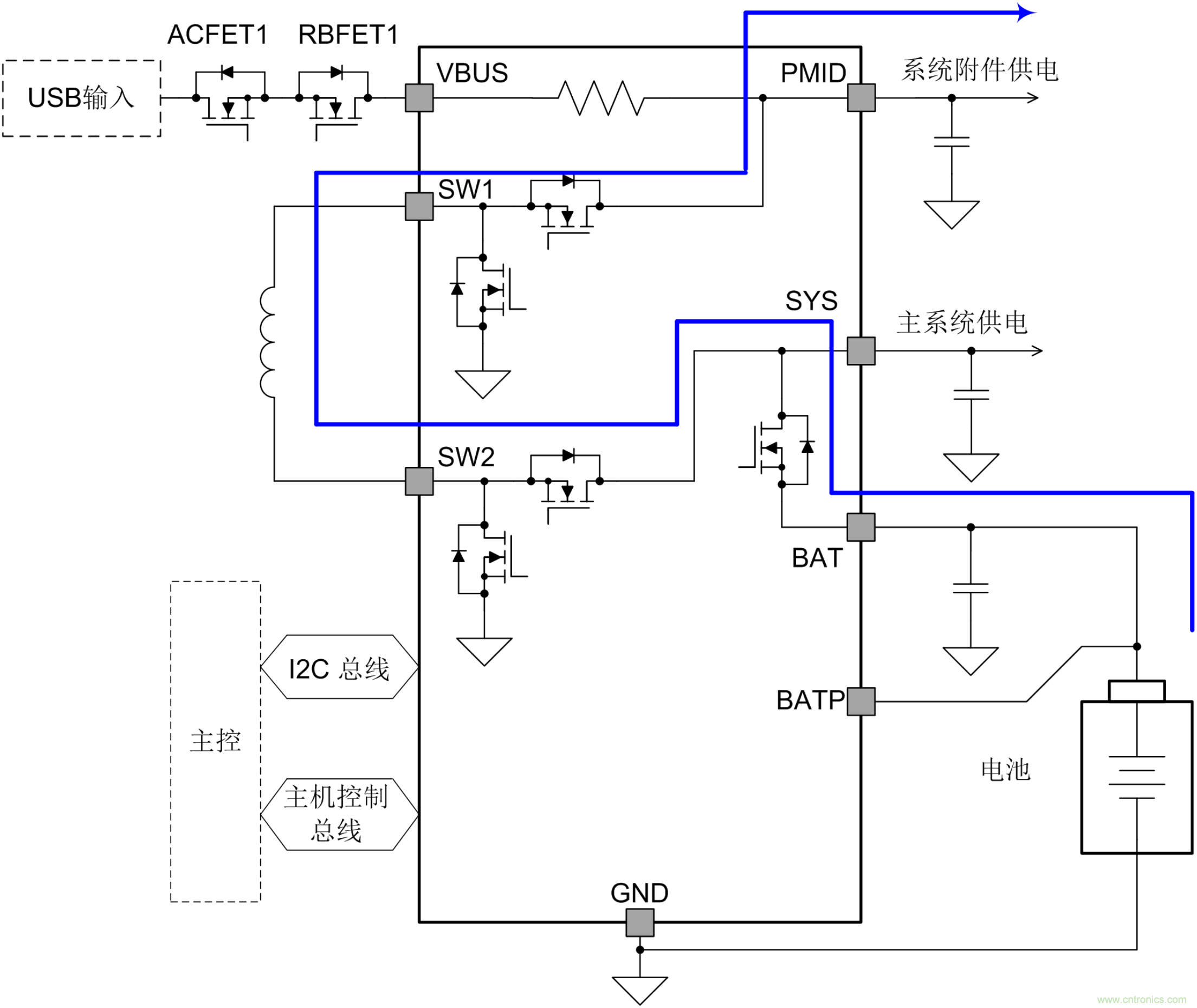

圖3 用單個降壓-升壓充電器實現USB Type-C FRS。



圖4 從V_BUS sink 到 V_BUS source的降壓-升壓充電器FRS。



以上描述的所有功能都有助于簡化USB PD充電解決方案的系統級設計，并且TI已經在新型降壓-升壓充電芯片BQ25790和BQ25792中實現。這些充電芯片支持從3.6 V到24 V的輸入電壓范圍為1到4節串聯電池充電，輸入范圍覆蓋了整個USB PD電壓范圍。



這些功能采用2.9 mm×3.3 mm晶圓尺寸封裝或4 mm×4 mm方形扁平無鉛封裝。整個充電解決方案能夠提供45 W的功率，功率密度約為100 W/in2 (150mV/mm2)，是市場同類產品的兩倍。
