    你的位置:首頁 > RF/微波 > 正文

    TDK面向NFC電路的總體解決方案

    發布時間:2020-12-11 責任編輯:wenwei

    【導讀】NFC是Near Field Communication(近場通信)的簡稱,是一種近距離無線通信。本期推文將為各位介紹用于NFC電路中的各個主要零部件 (NFC天線、磁性薄膜、LC濾波器用電感器、單端電路用巴倫、雙電層電容器(EDLC/超級電容器))。

    將兩個支持NFC的設備互相靠近,可以進行數據通信、認證,這項功能近年來正在急速搭載到智能手機上。另外,在智能手表等可穿戴終端等周邊設備上的搭載也在擴大。除了多用于無現金結算、與周邊設備的連接認證等場合外,還期待其能為實現無接觸式社會提供更多的用途。

    本期推文將為各位介紹用于NFC電路中的各個主要零部件 (NFC天線、磁性薄膜、LC濾波器用電感器、單端電路用巴倫、雙電層電容器(EDLC/超級電容器))。

    NFC電路中使用的主要零部件

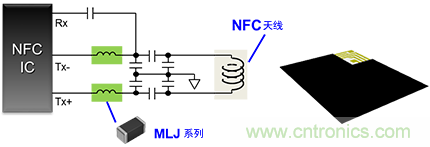

    下圖1(a)展示了NFC電路中使用的電路。NFC的通信通過電磁感應動作,所以一般使用環形天線。天線和NFC的控制器IC之間插入由天線匹配電路、電感器和電容器構成的LC濾波器。

    TDK面向NFC電路的總體解決方案
    圖1(a) 差分模式

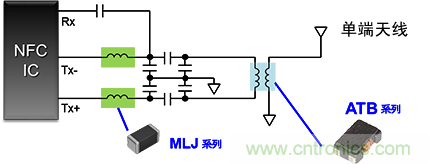

    另一方面,如圖1(b)所示,有時也連接到單端天線上。在這種方式下,為了將單端的信號轉換成差分模式,需要使用巴倫來進行模式轉換。

    TDK面向NFC電路的總體解決方案
    圖1(b) 單端模式

    關于NFC天線和磁性薄膜

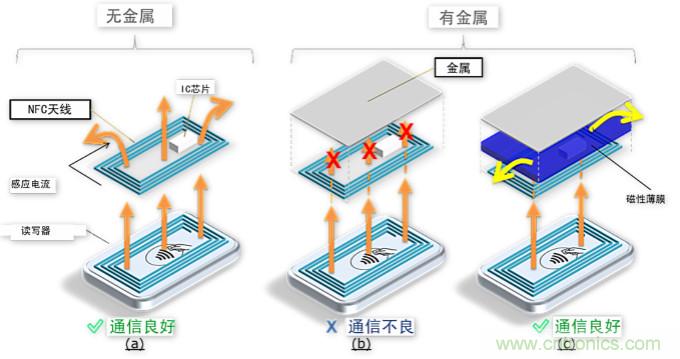

    NFC的通信采用電磁感應方式,用天線接收來自讀寫器的載波后,通過IC芯片進行信息處理(圖2a)。這個天線搭載在智能手機等電子設備上時,天線附近可能有金屬。

    在這種情況下,由于在金屬內會流過感應電流,產生與讀寫器產生的磁場相反的磁場,所以與來自載波的磁場相互抵消,通信距離變短,或不能通信(圖2b)。

    另一方面,如圖2c所示,線圈和金屬之間存在磁體時,因其高導磁率,具有屏蔽讀寫器產生的磁場的效果。這樣就可以抑制金屬內產生感應電流,從而保持良好的通信狀態。

    TDK提供在天線和金屬之間粘貼的磁性薄膜,以及將磁性薄膜和天線作為一體的天線單元。

    TDK面向NFC電路的總體解決方案
    圖2 NFC天線旁邊的金屬和通信狀態

    TDK面向NFC電路的總體解決方案

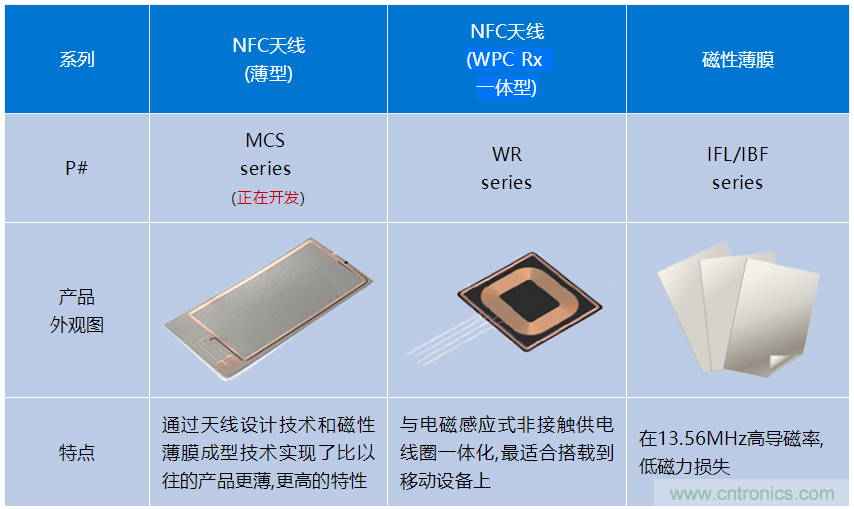

    表1 NFC天線和磁性薄膜

    關于NFC LC濾波器用電感

    關于LC濾波器用電感器,為了減小與天線的阻抗失配造成的損失,需要窄公差。

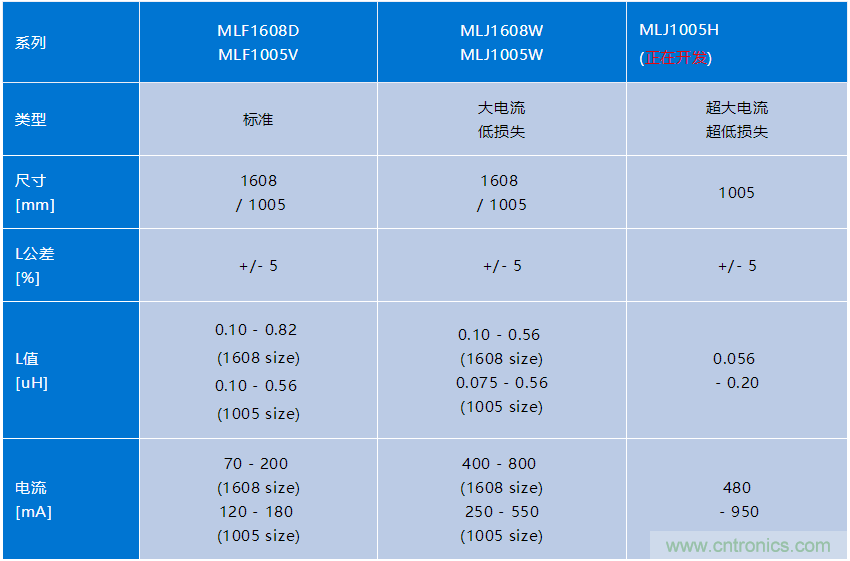

    如表2所示,對于TDK 的MLF/MLJ系列,每一個都以J公差(±5%)備齊了產品系列。另外,為了防止天線輸出降低,抑制通信頻率13.56MHz的電感器損失非常重要。因此,交流電阻(Rac)被抑制得很低,并且在流過電流時也要求保持低Rac。

    TDK面向NFC電路的總體解決方案
    表2 NFC LC濾波器用電感器

    TDK在MLJ-W系列中實現了低Rac,并且在新產品MLJ-H系列中實現了施加大電流時的低Rac。如圖3所示,在大電流領域中,MLJ1005H的Rac 被抑制得很低。而另一方面,在低電流領域中MLJ1005W 的Rac較低,因此可以根據實際使用的電流值來選擇產品。

    TDK面向NFC電路的總體解決方案
    圖3 交流電阻vs.正弦電流 @13.56MHz

    關于NFC單端電路用巴倫

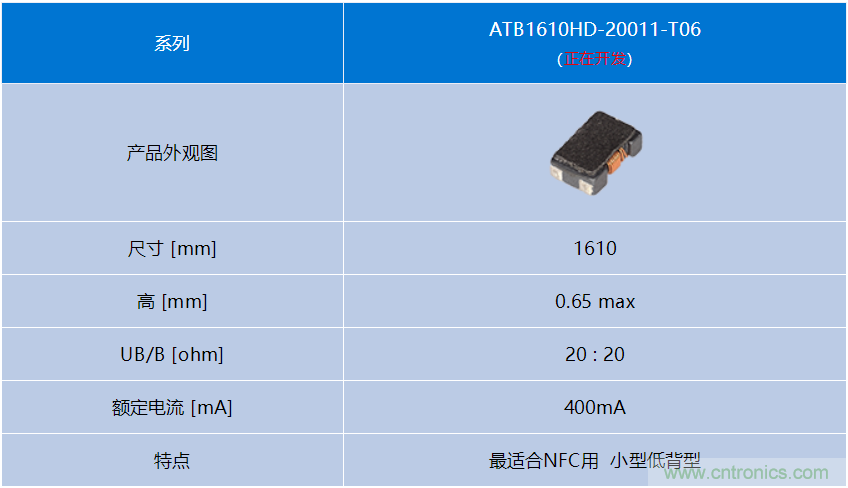

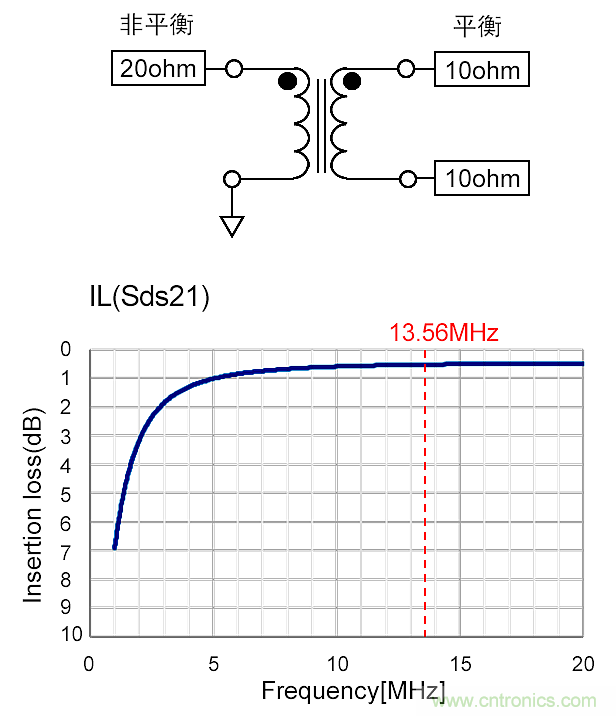

    巴倫(Balun)是指用于轉換平衡電路(Balance)和非平衡電路(Unbalance)的元件,可以通過改變兩個線圈的圈數比來轉換阻抗。面向NFC電路時,多按1:1的圈數比使用,減少13.56MHz頻帶的插入損失。另外,通過TDK獨有的技術,實現了產品的低背、小型化。

    TDK面向NFC電路的總體解決方案
    TDK面向NFC電路的總體解決方案

    關于智能卡用雙層電容器(EDLC/超級電容器)

    利用NFC的非接觸型IC卡,最適合薄型雙電層電容器(EDLC/超級電容器)。

    除了能快速儲存改寫電子紙顯示屏所需的能量,與鋰離子電池等相比,其優點在于它是安全性很高的蓄電設備。

    TDK面向NFC電路的總體解決方案

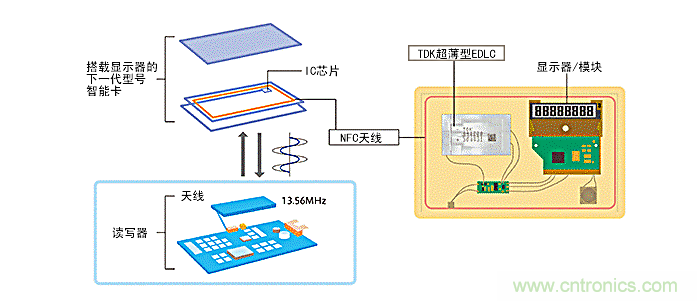

    圖4 無電池的下一代智能卡的構成示例
